- Opis produktu
-
Opis produktu

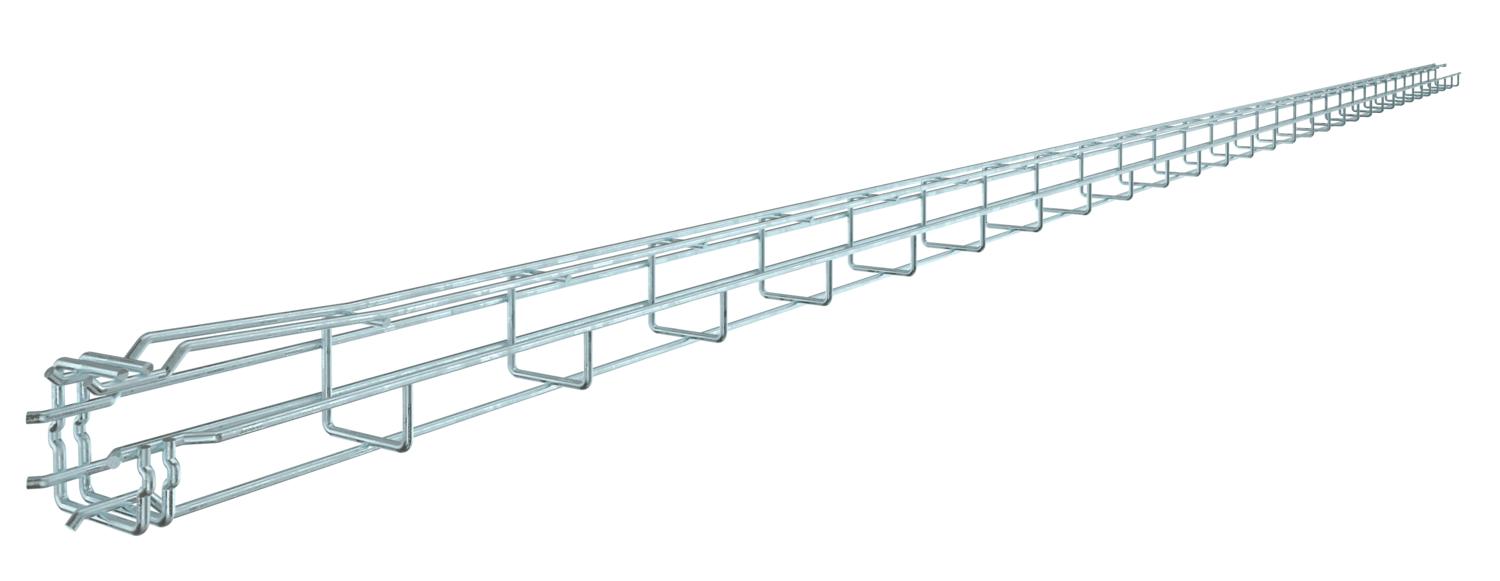

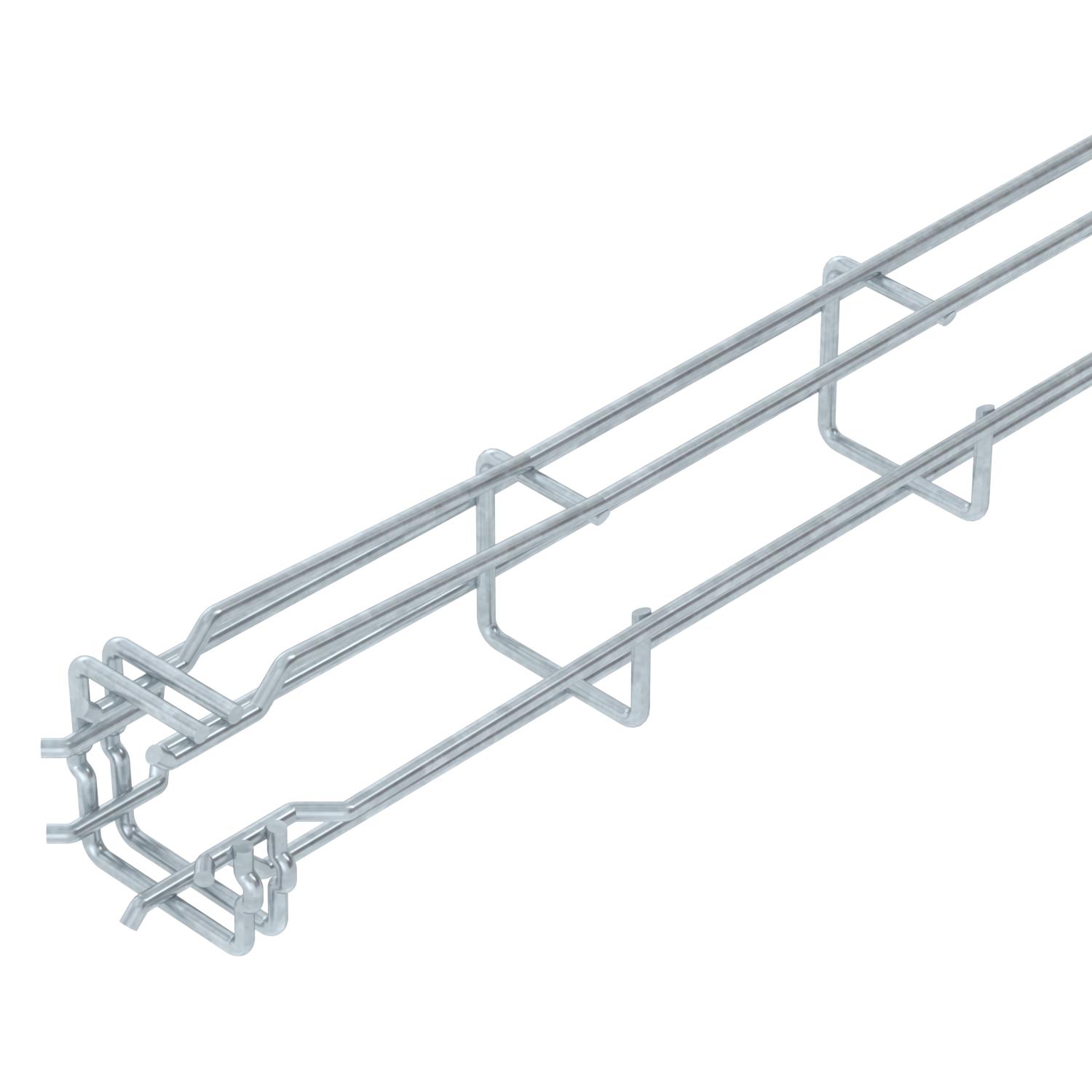

Korytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 17 cm² Przekrój poprzeczny 1700 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 50x50x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

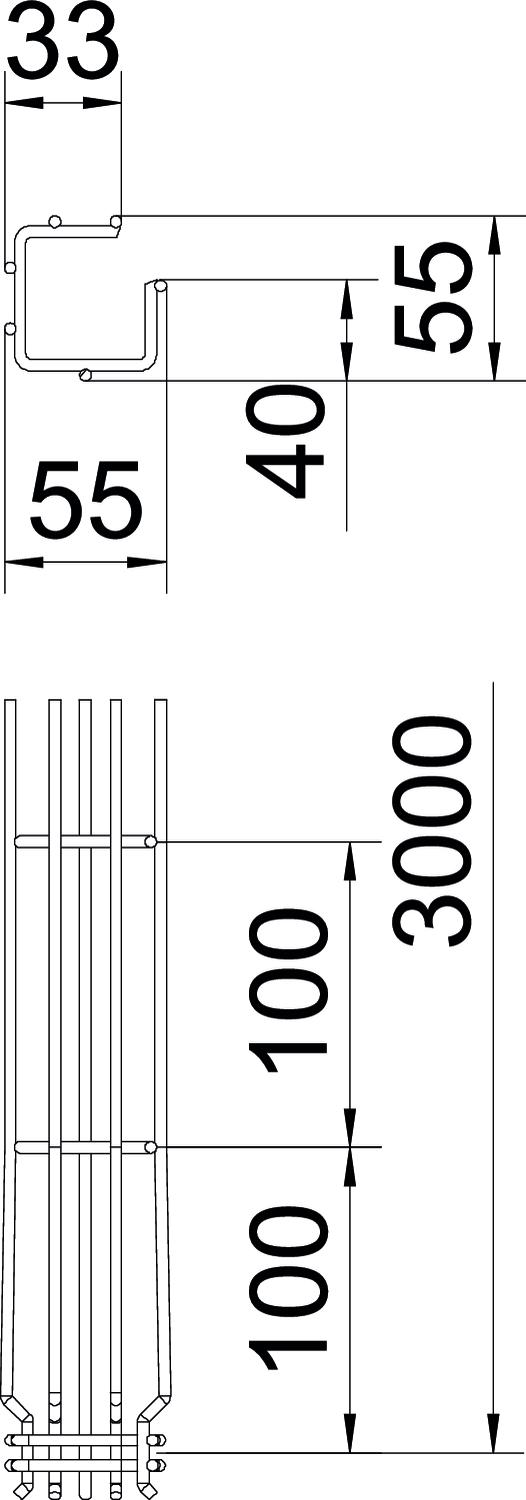

Długość 3000 mm Szerokość 50 mm Szerokość 1,97 in Wymiar A 38 mm Wymiar B 55 mm Wymiar C 33 mm Wymiar H 55 mm Wysokość 50 mm Wysokość 1,97 in - Wszystkie typy
- Do pobrania
-
Karta danych technicznych G-GRM 50 50 FT / 6005520 , 0.23MB , pdfPrzewodnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfDeklaracja zgodności G-GRM 50 50 FT / 6005520 , 0.16MB , pdfREACH Deklaracja zgodności G-GRM 50 50 FT / 6005520 , 0.12MB , pdfRoHS Deklaracja zgodności G-GRM 50 50 FT / 6005520 , 0.12MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze GR-Magic® , 2.00MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
