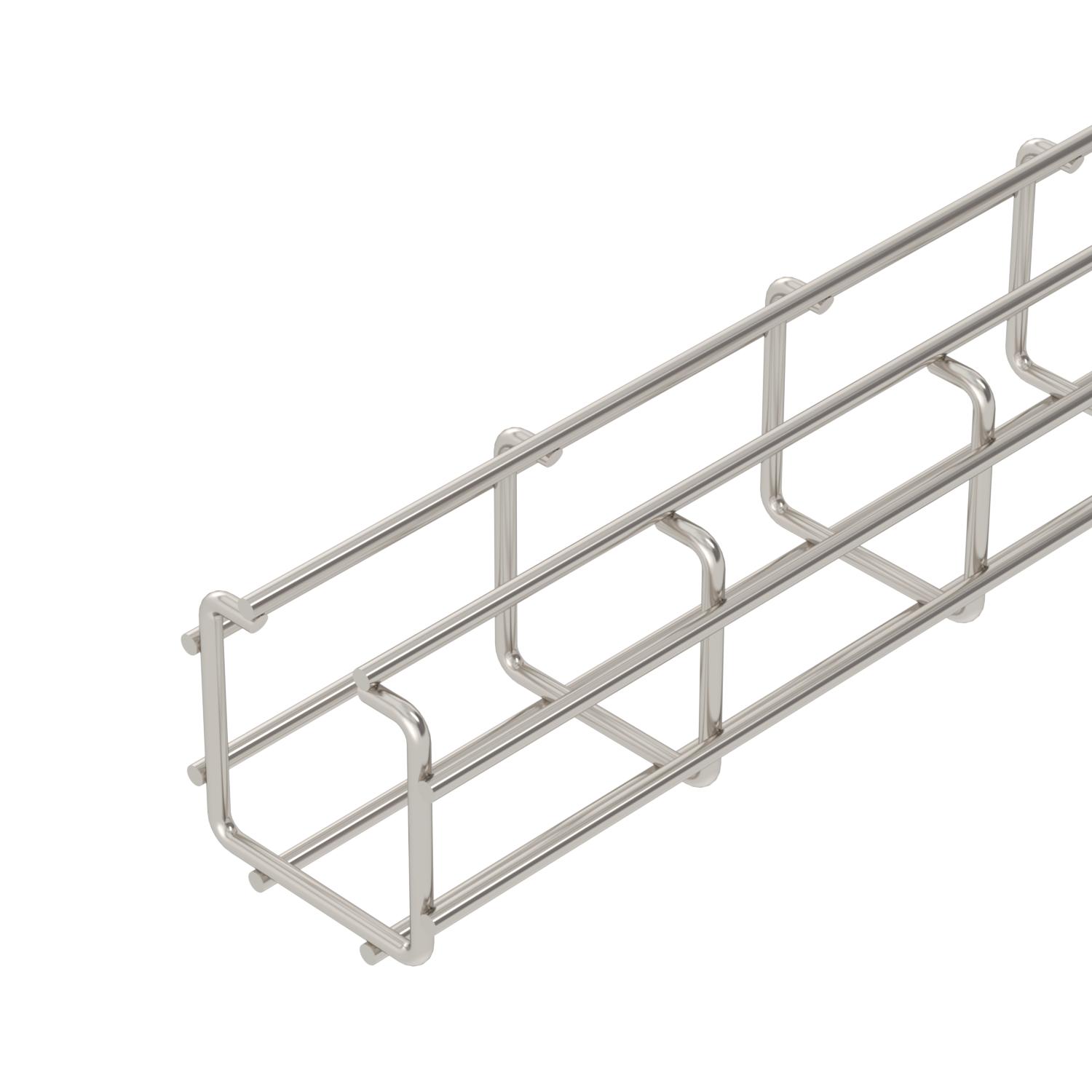

Korytko siatkowe C CGR 50 A2

Nr kat. / Typ	6016200 / CGR 50 50 A2

Długość	3000 mm

Szerokość	50 mm

Wysokość	50 mm

Średnica drutu	4,5 mm

Przekrój poprzeczny	13 cm²

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

Korytko siatkowe w kształcie C ze spawanymi punktowo drutami stalowymi, o wys. boku 50 mm.
Tłumienie magnetyczne 15 dB.

Dane techniczne

Długość	3000 mm
Forma profilu	Kształt C
Kolor	stal szlachetna
Materiał	stal nierdzewna 1.4301
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	1300 mm²
Przekrój poprzeczny	13 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

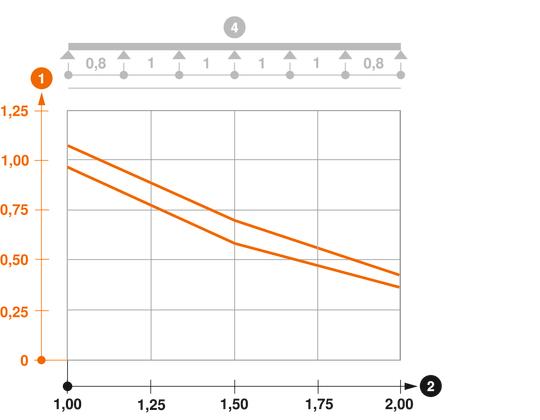

Rozstaw podpór 1,0 m	0,95 kN/m
Rozstaw podpór 1,5 m	0,6 kN/m
Rozstaw podpór 2,0 m	0,35 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,8716 kg CO₂e / 1 Metr
Średnica drutu	4,5 mm

Stal nierdzewna, wytrawiana	tak
Szerokość	1,97 in
Szerokość	50 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

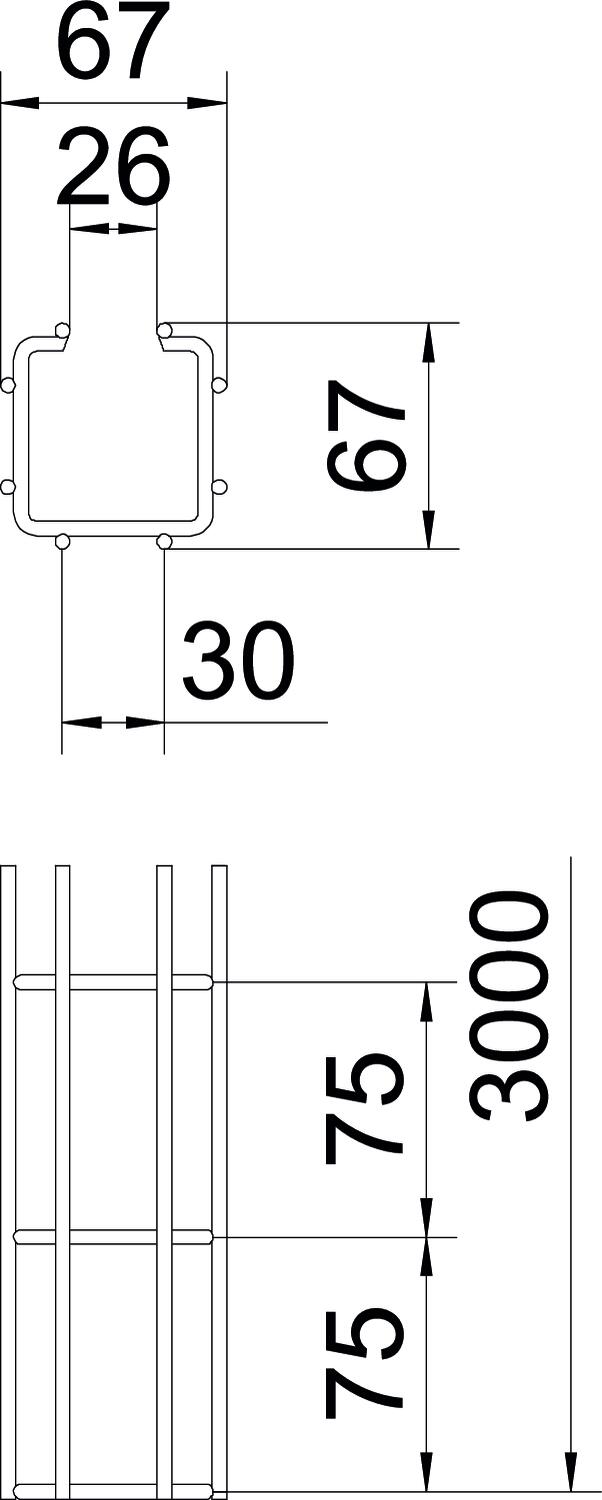

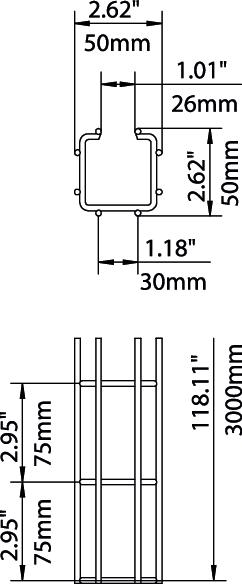

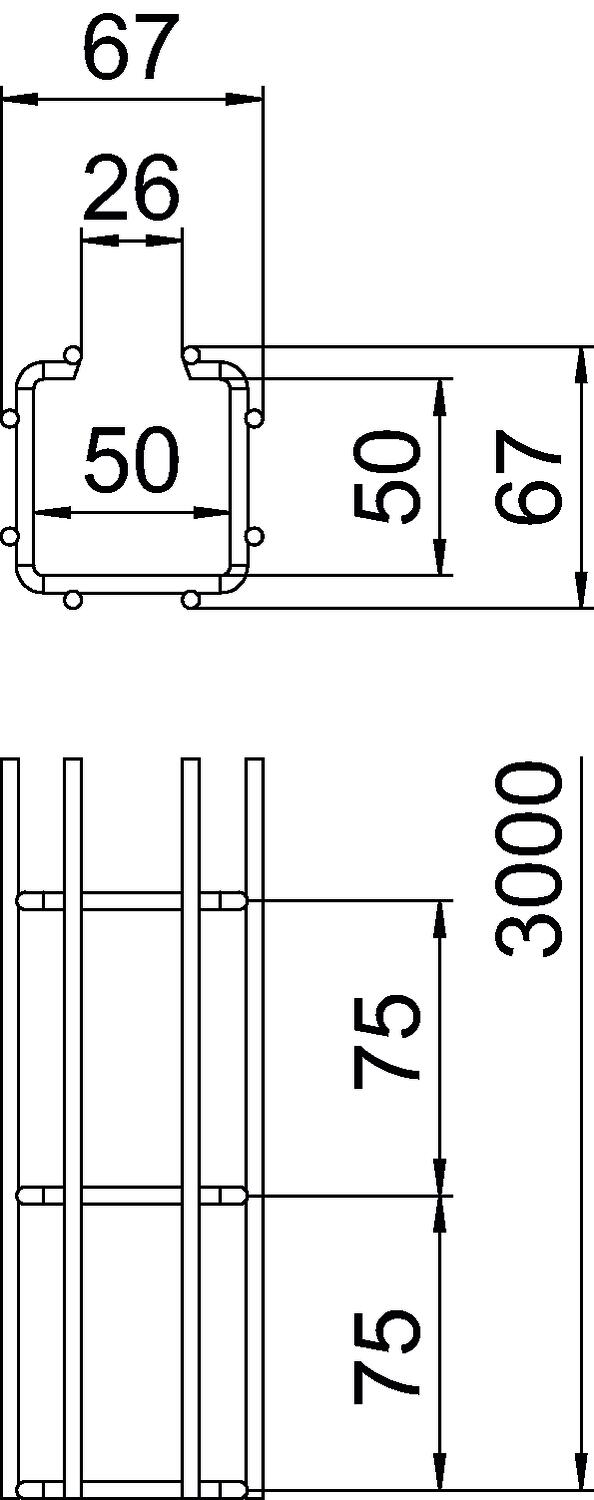

Wymiar	50x50x3000
Wymiar A	26 mm
Wymiar B	67 mm
Wymiar H	67 mm
Wymiar l1	30 mm
Wysokość	50 mm
Wysokość	1,97 in
Zintegrowana przegroda	bez

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
CGR 50 50 A2	3000 mm	50 mm	50 mm	4,5 mm	13 cm²	brak	6016200	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

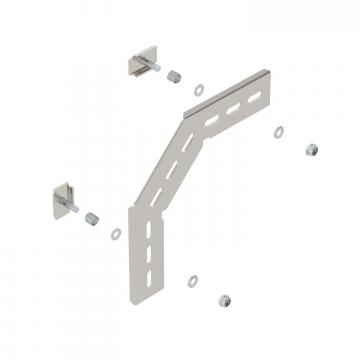

Kątownik montażowy 90° A2	MW 90 SL17 A2	6016278	Sztuka	20 Sztuka
Zacisk połączeniowy A2	GSV 34 A2	6016642	Sztuka	20 Sztuka

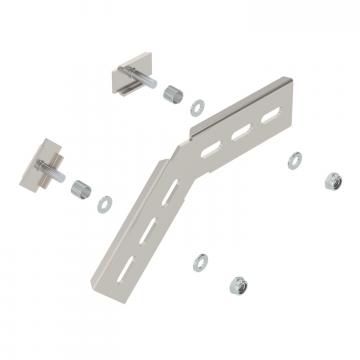

Kątownik montażowy 45° A2	MW 45 SL10 A2	6017339	Sztuka	20 Sztuka
Przegroda 30 A2	TSG 30 A2	6062052	m	3 m
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
