Korytko kablowe SKSU 60 FT 3000 | 100 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

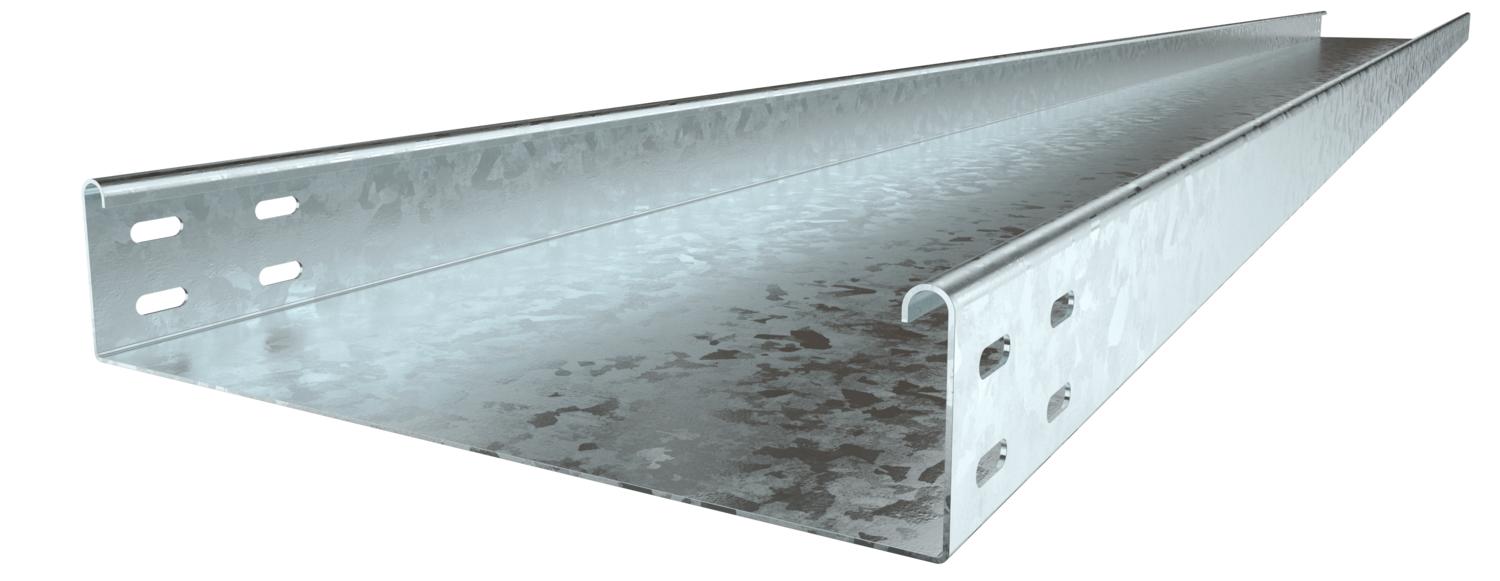

Korytko kablowe SKSU 60 FT

Nr kat. 6064307 | EAN 4012195069836

3000 mm
1,5 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKSU 60 = system ciężkich koryt kablowych, nieperforowanych, o wys. boku 60 mm .
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 5800 mm²
Przekrój poprzeczny 58 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 2,6 kN/m
Rozstaw podpór 2,0 m 1,9 kN/m
Rozstaw podpór 2,5 m 1,1 kN/m
Rozstaw podpór 3,0 m 0,55 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 6,5264 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 4 in
Szerokość 100 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 60x100x3000
Wymiar B 100 mm
Wysokość 2 in
Wysokość 60 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKSU 60

Wykres obciążenia koryta kablowego typ SKSU 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKSU 610 FT 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064307
3 m
SKSU 620 FT 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064353
3 m
SKSU 630 FT 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064409
3 m
SKSU 640 FT 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064435
3 m
SKSU 650 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064515
3 m
SKSU 660 FT 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6064523
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT Łącznik wzdłużny FT RLVK 60 FT 6067603
10 Sztuka
Listwa stykowa DD Listwa stykowa DD SSLB 100 DD 7070306
20 Sztuka
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 100 FT 6051340
3 m
Łuk 45° 60 FT Łuk 45° 60 FT RB 45 610 FT 6036130
1 Sztuka
Łuk 90° 60 FT Łuk 90° 60 FT RB 90 610 FT 6036590
1 Sztuka
Łuk regulowany 60 FT Łuk regulowany 60 FT RB W 610 FT 6037120
1 Sztuka
Trójnik rozgałęźny 60 FT Trójnik rozgałęźny 60 FT RAA 610 FT 6042211
1 Sztuka
Trójnik 60 FT Trójnik 60 FT RT 610 FT 6038130
1 Sztuka
Czwórnik 60 FT Czwórnik 60 FT RK 610 FT 7027411
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 100 DD 6052703
3 m
Przegroda 60 DD Przegroda 60 DD TSG 60 DD 6062327
3 m
