Końcówka przyłączeniowa przewodu IsCon® 28 | H2/200 | 23

morepic-1

morepic-2

Końcówka przyłączeniowa przewodu IsCon®

Nr kat. 5408023 | EAN 4012196591688

Nr kat. / Typ

Wymiar d min.	28 mm

Obciążalność prądem piorunowym

Dopasowanie

Opis produktu

Opis produktu

• do przewodów isCon® Premium
• montaż przykręcany
• Razem z rurką termokurczliwą i kluczem sześciokątnym
• testowane do 200 kA (klasa odgromowa I)

Dane techniczne

Dane techniczne

Dopasowanie	23 mm
Materiał	stal nierdzewna 1.4301
Obciążalność prądem piorunowym	H2/200 kA

Wymiar	Ø23mm
Wymiar d min.	28 mm
Zakres zaciskania maks.	23 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Obciążalność prądem piorunowym	Dopasowanie	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
isCon con 2	28 mm	H1/150 kA	20 mm	5408021	Sztuka	2 Sztuka
isCon connect	28 mm	H1/150 kA	23 mm	5408022	Sztuka	2 Sztuka
isCon con PRE	28 mm	H2/200 kA	23 mm	5408023	Sztuka	2 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Narzędzie do zdejmowania izolacji z przewodów isCon®	isCon stripper 2	5408013	Sztuka	1 Sztuka

Do pobrania

Karta danych technicznych isCon con PRE / 5408023 , 0.16MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Katalog Zewnętrzna ochrona odgromowa , 19.55MB , pdf

Deklaracja zgodności UE isCon con PRE / 5408023 , 0.06MB , pdf

Do pobrania

Instrukcja montażu Pełna instrukcja montażu isCon® , 6.17MB , pdf

Instrukcja montażu Instrukcja montażu isCon® connect , 0.09MB , pdf

Do pobrania

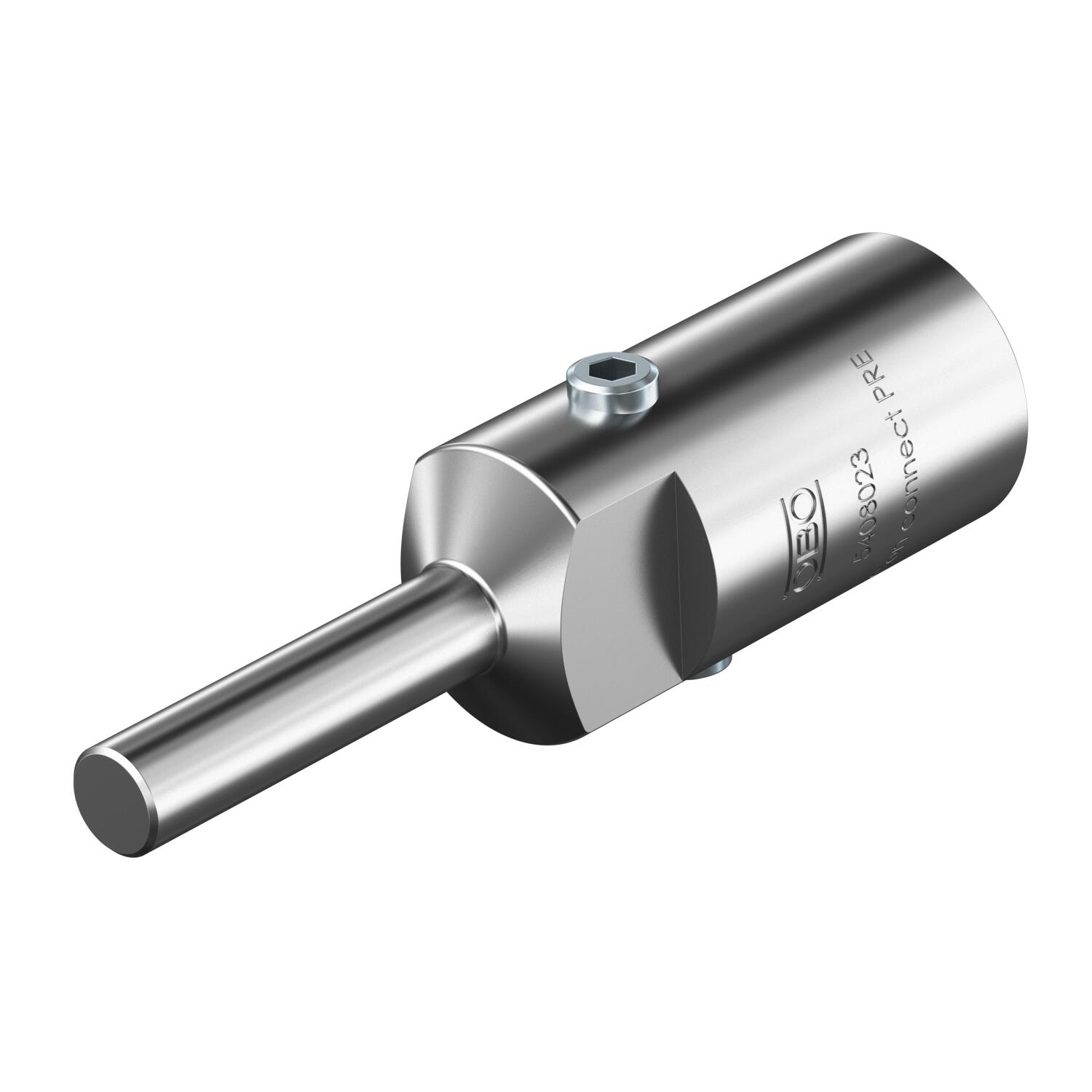

Rysunek produktu isCon con PRE / 5408023, 59.47 kB, jpg

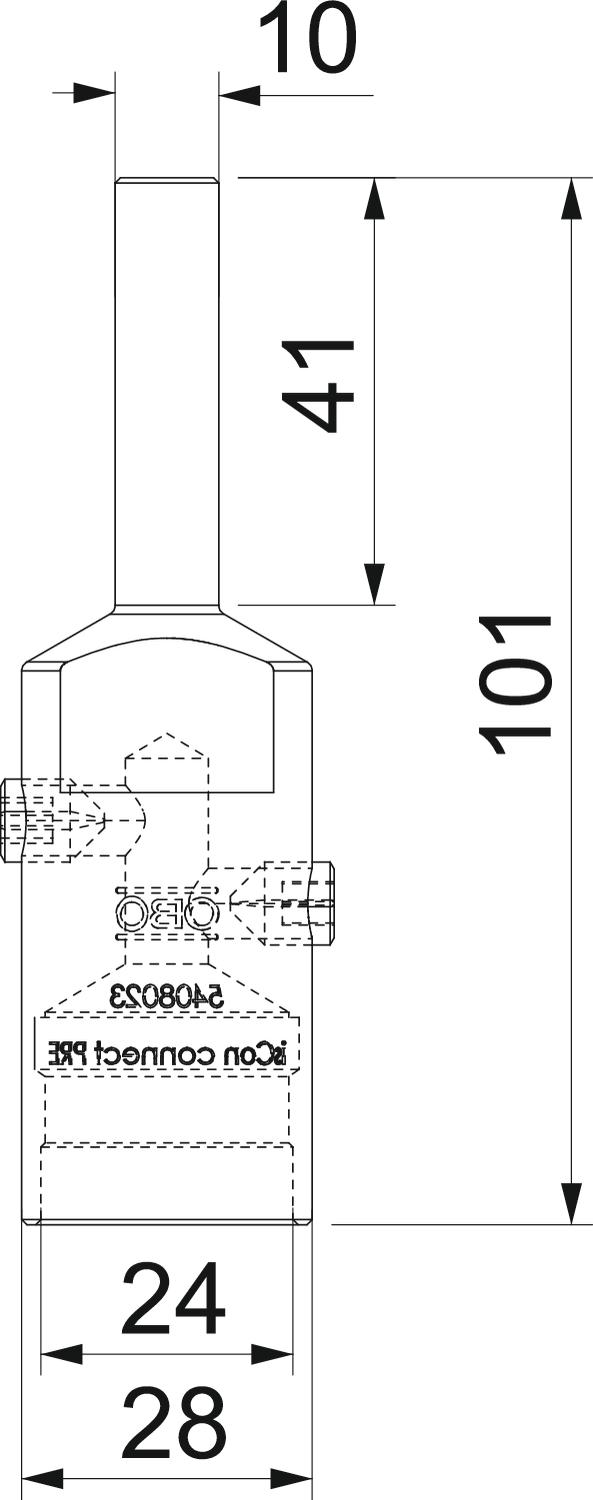

Rysunek wymiarowy isCon con PRE / 5408023, 56.86 kB, jpg

isCon con PRE / 5408023

5408023_KSTP1.stp, 59.41 kB
