Koncentryczne ograniczniki przepięć do złącza F: żeński/żeński 1 | 130 | 185 | F

Koncentryczne ograniczniki przepięć do złącza F: żeński/żeński

Nr kat. 5093272 | EAN 4012195022619

Nr kat. / Typ

Liczba biegunów	1

najwyższe napięcie ciągłe AC	130 V

najwyższe napięcie ciągłe DC	185 V

System wtykowy	F

Opis produktu

Opis produktu

Urządzenia zabezpieczające koncentryczne linie danych

• Ochrona podstawowa
• Wysoka obciążalność prądem impulsowym 2 x 2,5 kA (10/350)
• Prosty montaż (wtyczka adaptera), m = wtyczka, w = gniazdo
• Różne kombinacje złączy
• Ze złączem F
• Optymalne zachowanie transferu danych

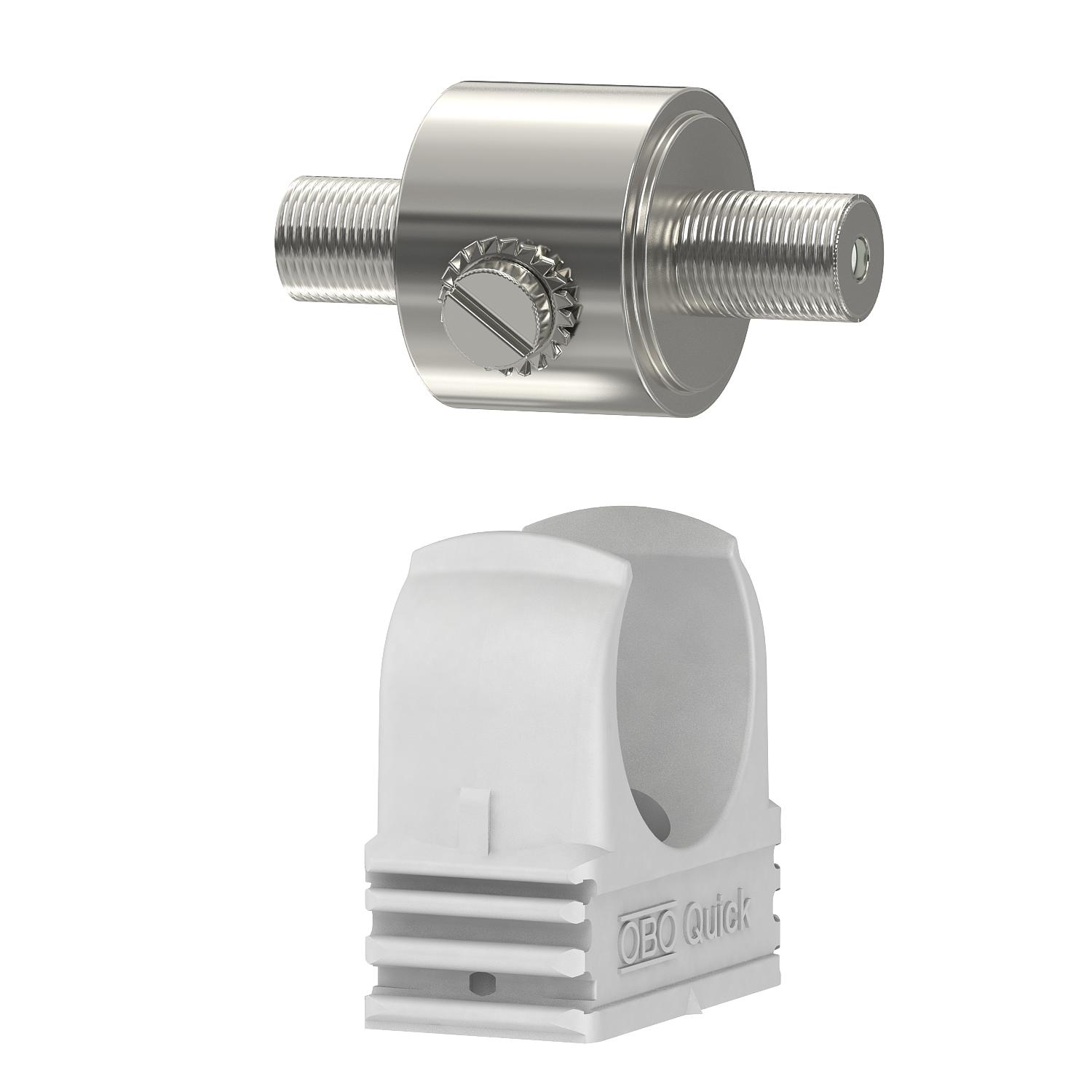

• W zestawie zacisk OBO Quick M25 ułatwiający montaż

Zastosowanie: Ochrona instalacji TV i SAT, multiswitchy, odbiorników i DVB-T (2)

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 2 kA
Całkowity prąd wyładowczy (8/20)	10 kA
Częstotliwość graniczna	3400 MHz
Ekranowanie	bezpośrednio
Impedancja falowa	75 Ω
Kategorie	Typ 1+2 / D1+C2
Liczba biegunów	1
LPZ	0→2
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	130 V
najwyższe napięcie ciągłe DC	185 V
Napięciowy poziom ochrony	<800 V
Napięciowy poziom ochrony przewód - przewód	<800 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<20 pF
Pojemność (żyła-żyła)	<10 pF

Prąd impulsowy	1 kA
Rezystancja izolacji	>1 GΩ
Rodzaj przewodów do ograniczników przepięć	Przewód techniki teleinformatycznej COAX
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	żadne
System wtykowy	F
Tłumienność odbiciowa	≥14 dB
Tłumienność wtrąceniowa (insertion loss)	≤0,9 dB
Wersja zabezpieczona przed wybuchem	brak
Wymiar	130V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 10 kV / 5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 10 kV / 5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	3,5 A
Znamionowy prąd obciążenia DC	5 A
