Koncentryczne ograniczniki przepięć do złącza BNC: męski/żeński 1 | 130 | 185 | BNC

Koncentryczne ograniczniki przepięć do złącza BNC: męski/żeński

Nr kat. 5093252 | EAN 4012195391036

Nr kat. / Typ	5093252 / DS-BNC M/W

Liczba biegunów	1

najwyższe napięcie ciągłe AC	130 V

najwyższe napięcie ciągłe DC	185 V

System wtykowy	BNC

Opis produktu

Opis produktu

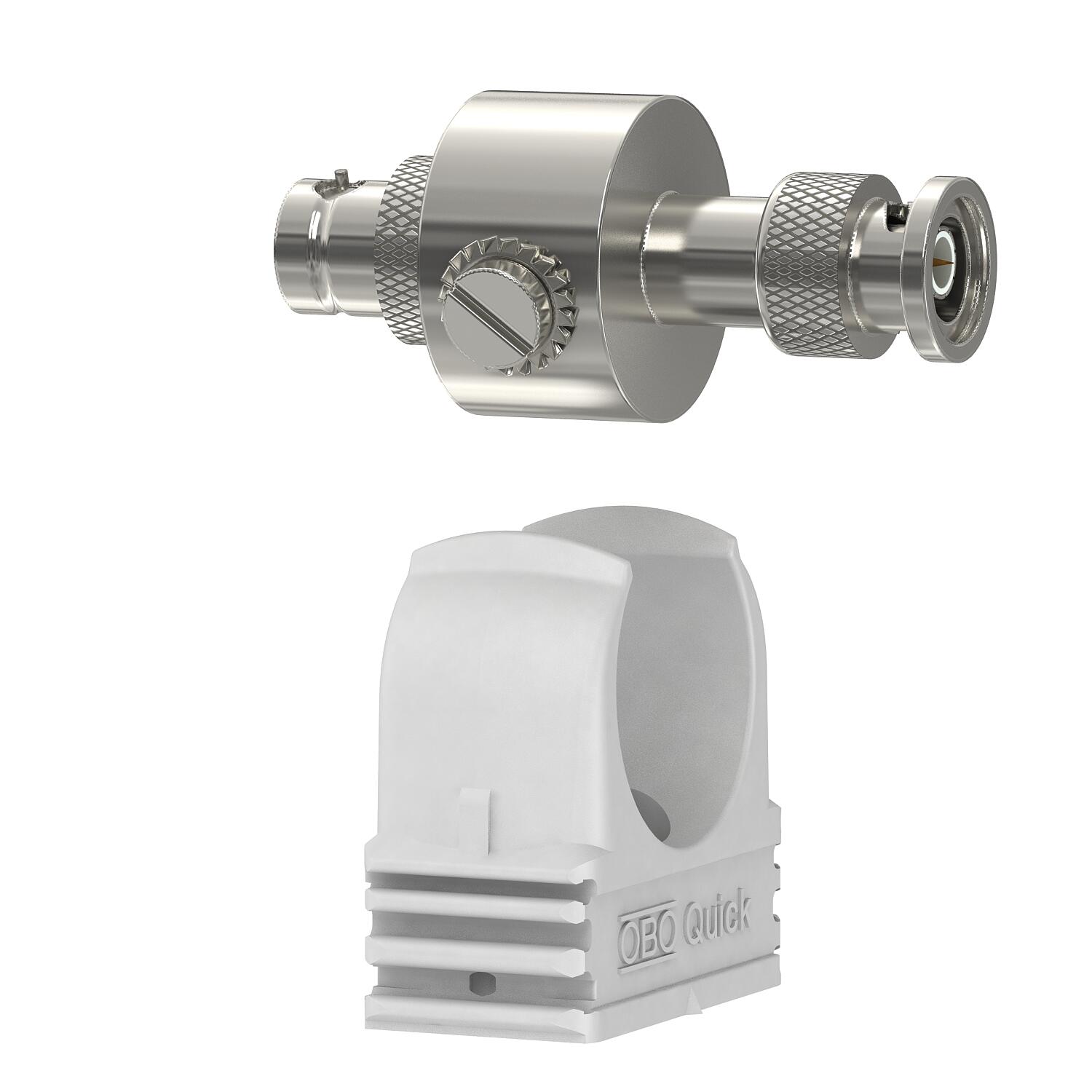

Koncentryczny ogranicznik przepięć do techniki teleinformatycznej

• Ochrona podstawowa
• Wysoka obciążalność prądem udarowym 2 x 2,5 kA (10/350)
• Prosty montaż (przejściówka), m = wtyk, w = gniazdo
• Różne kombinacje złączy
• Złącze BNC
• Optymalna charakterystyka przenoszeniai
• Uchwyt OBO Quick M25 w celu ułatwienia instalacji, w zestawie

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	D1: 5 kA
Całkowity prąd wyładowczy (8/20)	10 kA
Częstotliwość graniczna	2200 MHz
Ekranowanie	bezpośrednio
Impedancja falowa	50 Ω
Kategorie	Typ 1+2 / D1+C2
Liczba biegunów	1
LPZ	0→2
Monitorowanie SPD	brak
najwyższe napięcie ciągłe AC	130 V
najwyższe napięcie ciągłe DC	185 V
Napięciowy poziom ochrony	<800 V
Napięciowy poziom ochrony przewód - przewód	<800 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<20 pF
Pojemność (żyła-żyła)	<40 pF

Prąd impulsowy	2,5 kA
Rezystancja izolacji	>1 GΩ
Rodzaj przewodów do ograniczników przepięć	Przewód techniki teleinformatycznej COAX
SPD zgodnie z IEC 61643-21	Klasa I+II / D1+C2
Stopień ochrony	IP 20
Sygnalizacja	żadne
System wtykowy	BNC
Tłumienność odbiciowa	≥14 dB
Tłumienność wtrąceniowa (insertion loss)	≤0,95 dB
Wersja zabezpieczona przed wybuchem	brak
Wymiar	130V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 10 kV / 5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 10 kV / 5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	7 A
Znamionowy prąd obciążenia DC	10 A
