Koncentryczne ograniczniki przepięć do połączenia TNC: męskie żeńskie 5 | 130 | 185 | F

Koncentryczne ograniczniki przepięć do połączenia TNC: męskie żeńskie

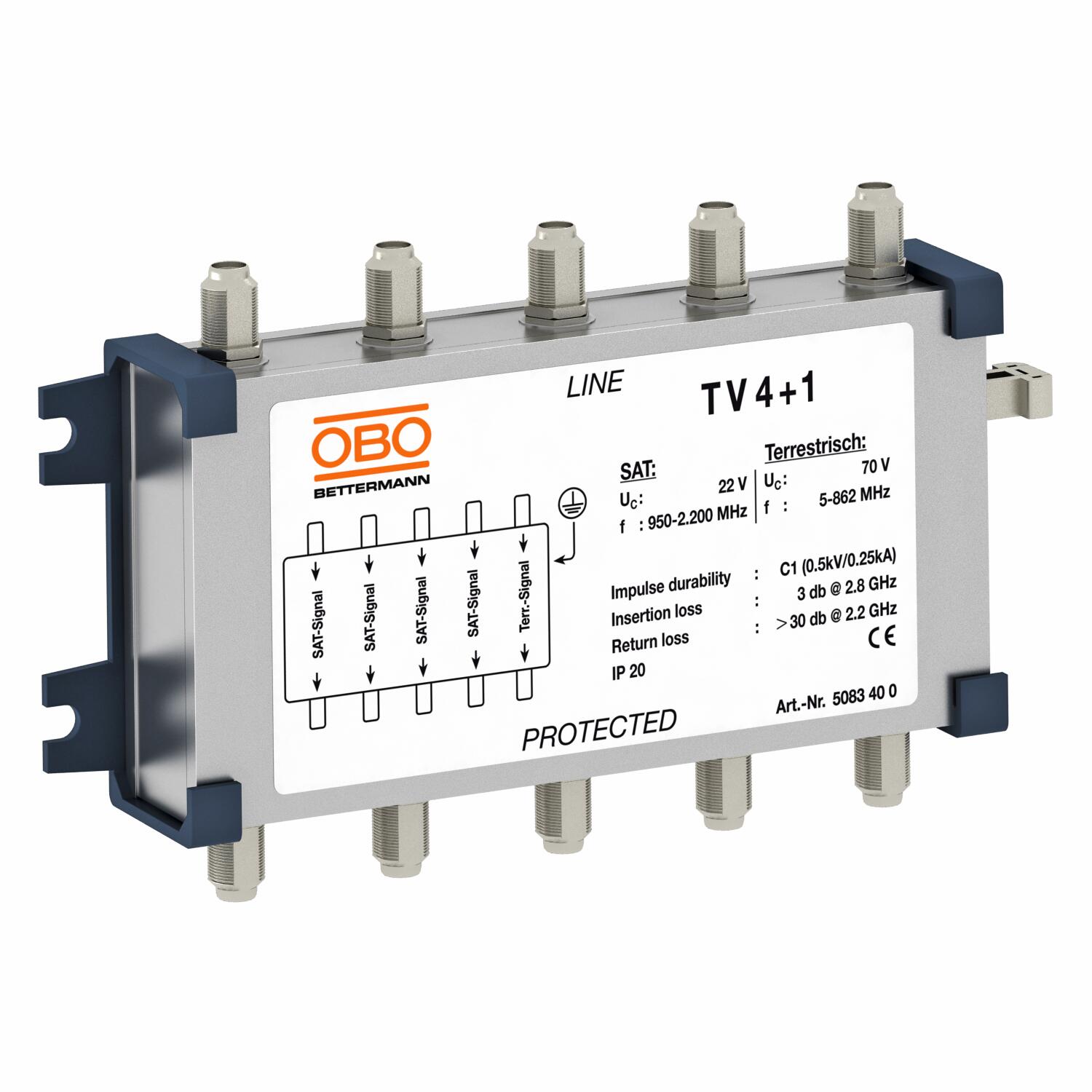

Nr kat. 5083400 | EAN 4012195022978

Nr kat. / Typ	5083400 / TV 4+1

Liczba biegunów	5

najwyższe napięcie ciągłe AC	130 V

najwyższe napięcie ciągłe DC	185 V

System wtykowy	F

Opis produktu

Opis produktu

Ochrona koncentrycznej linii danych dla systemów odbiorczych TV

• Ochrona do czterech linii SAT
• Ochrona linii naziemnej np. DVB-T.
• Prosty montaż za pomocą śrub i wsporników
• Ze złączem F
• Optymalne zachowanie transmisji w technologii 75Ohm.

Zastosowanie: Ochrona instalacji TV i SAT, multiswitchy, odbiorników i tunerów DVB-T

Dane techniczne

Dane techniczne

Badania według normy	IEC 61643-21
Całkowity prąd impulsowy (10/350)	5 kA
Całkowity prąd wyładowczy (8/20)	0,5 kA
Czas zadziałania	<1 ns
Częstotliwość graniczna	2800 MHz
Ekranowanie	bezpośrednio
Impedancja falowa	75 Ω
Kategorie	Typ 2+3 / C2+C1
Liczba biegunów	5
LPZ	1→3
Monitorowanie SPD	brak
Najwyższe napięcie ciągłe / wejścia SAT	22 V
Najwyższe napięcie ciągłe / wejście naziemne	70 V
najwyższe napięcie ciągłe AC	130 V
najwyższe napięcie ciągłe DC	185 V
Napięciowy poziom ochronny \| wejścia SAT w In	<45 V
Napięciowy poziom ochrony	<800 V
Napięciowy poziom ochrony przewód - przewód	<800 V
Napięciowy poziom ochrony przewód - ziemia	<800 V
Napięciowy poziom ochrony \| Wejście naziemne w In	<500 V
Nominalny prąd rozładowania \| wejścia SAT	300 A
Osłona połączeń	tak
Pojemność (żyła-ziemia)	<500 pF

Pojemność (żyła-żyła)	<500 pF
Prąd impulsowy	2,5 kA
Rezystancja izolacji	>1 GΩ
Rodzaj przewodów do ograniczników przepięć	Przewód techniki teleinformatycznej COAX
SPD zgodnie z IEC 61643-21	Klasa II+III / C2+C1
Stopień ochrony	IP 10
Strumień impulsów \| wejście naziemne	1
Sygnalizacja	żadne
System wtykowy	F
Tłumienność odbiciowa	>30 dB
Tłumienność wtrąceniowa (insertion loss)	≤3 dB
Uziemienie przez:	Przewód przyłączeniowy
Wersja zabezpieczona przed wybuchem	brak
Wykonanie	Ogranicznik ochrony dokładnej
Wymiar	70V
Wytrzymałość na prąd impulsowy żyła-ziemia	C2: 10 kV / 5 kA (8/20µs)
Wytrzymałość na prąd impulsowy żyła-żyła	C2: 10 kV / 5 kA (8/20µs)
Zakres temperatur maks.	80 °C
Zakres temperatur min.	-40 °C
Zestyk sygnalizacji zdalnej	brak
Znamionowy prąd obciążenia AC	1,4 A
Znamionowy prąd obciążenia DC	2 A
