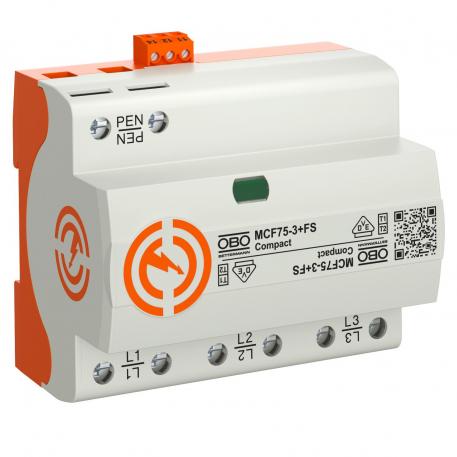

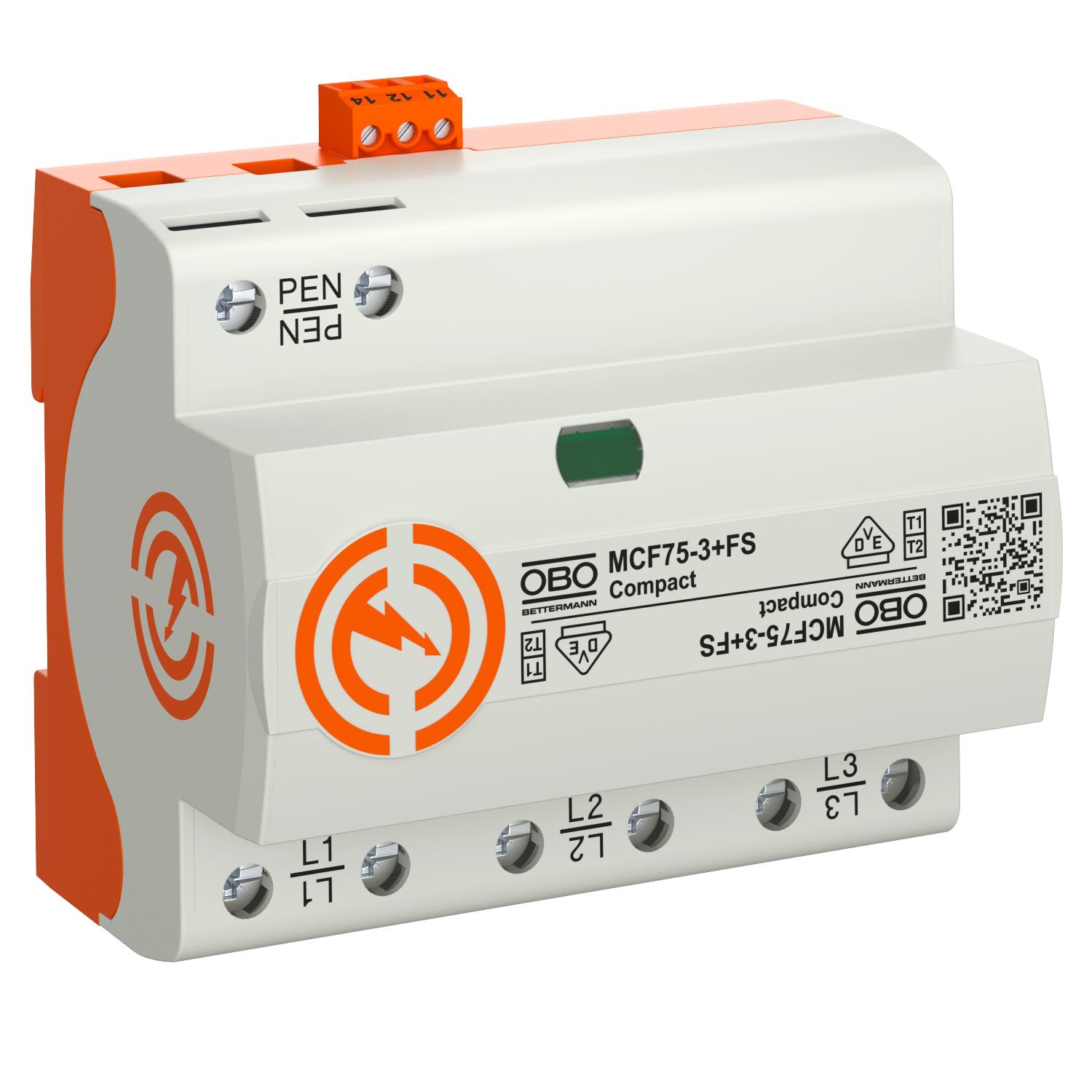

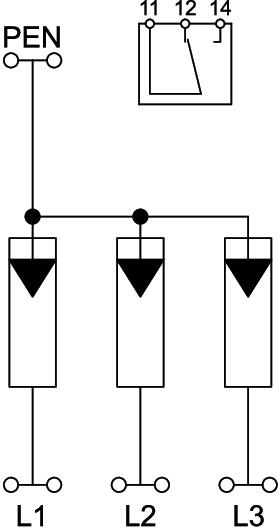

Opis produktuOgranicznik przepięć Typu 1+2
• Napięciowy poziom ochrony ≤ 1,5 kV
• do wyrównania potencjałów odgromowych zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność rozładowania prądu piorunowego 75 kA (10/350) 3-biegunowy
• Zdolność gaszenia prądu następczego 50 kA Ipeak, dodatkowe dobezpieczenie ogranicznika do 315 A gL / gG
• spełnia wymagania VDE-AR-N 4100 do stosowania w obszarze przedlicznikowym
• zamknięte, bezwydmuchowe iskierniki do stosowania w rozdzielnicach elektrycznych
Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.

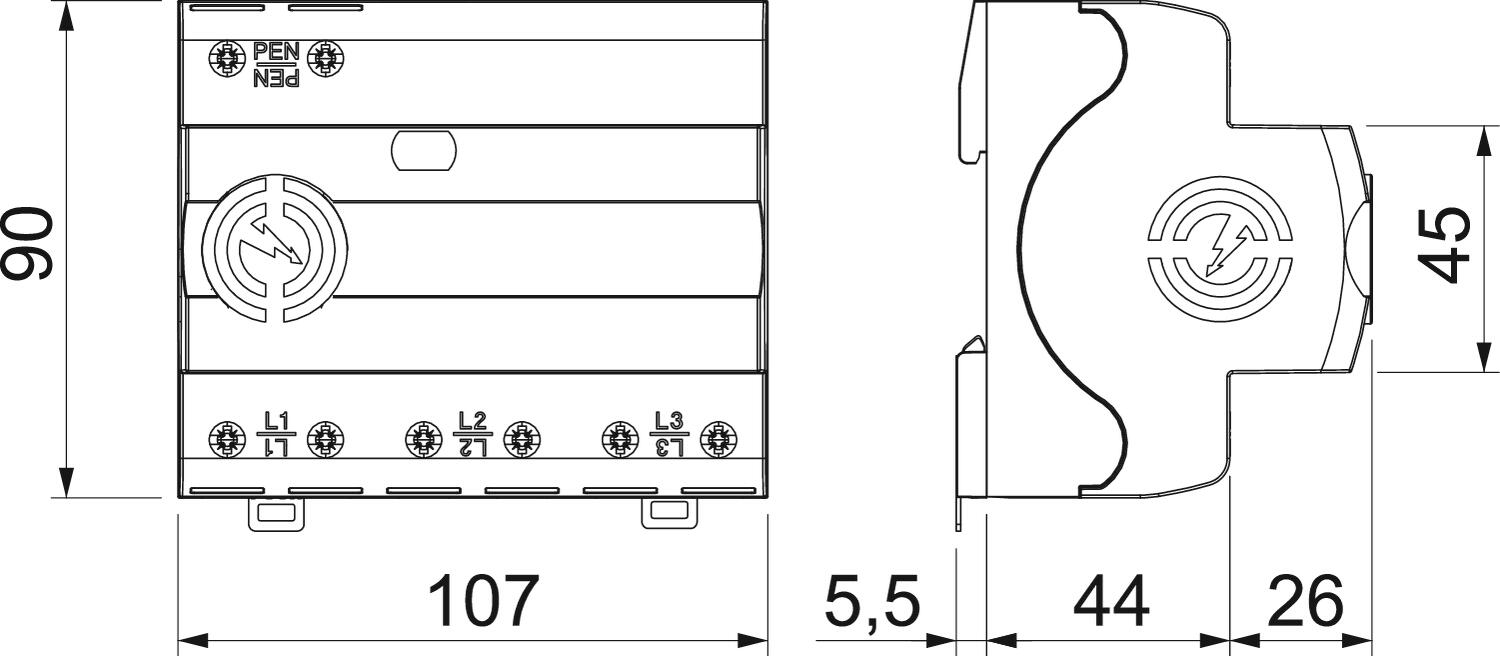

Kompaktowa obudowa
- Dane techniczne
-
Dane techniczne
Czas zadziałania <100 ns Długość 90 mm Kształt sieci TN-C Kształt sieci TN tak Kształt sieci TN-C tak Liczba biegunów 3 Liczba biegunów 3 Maks. zabezpieczenie nadprądowe po stronie sieci 315 A Maksymalne zabezpieczenie 315 A Maksymalny prąd wyładowczy (8/20 μs) 50 kA Materiał obudowy PA UL 94 V-0 Moment obrotowy: 5 Nm najwyższe napięcie ciągłe AC 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Prąd impulsowy (10/350 μs) 25 kA Prąd impulsowy (10/350) [łącznie] 75 kA Prąd wyładowczy (8/20 µs) [łącznie] 75 kA Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM min. 0,5 mm² Przekrój połączenia zacisków FM min. 28 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 25 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 3 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 16 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 1,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 1,5 mm² Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 442 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 440 V Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC Ślad węglowy CO₂ (GWP) od kołyski po bramę 2,2824 kg CO₂e / 1 Sztuka SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z UL 1449 Typ 4 Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 107 mm Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wymiar 255V Wysokość 70 mm Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zatwierdzenia VDE zdalna sygnalizacja tak Zdolność przełączania AC 250V/ 1,5A Zdolność przełączania DC 250V/ 0,1A Znamionowy prąd wyładowczy (8/20 µs) 35 kA - Wszystkie typy
- Do pobrania
-
Karta danych technicznych MCF75-3+FS / 5096981 , 0.32MB , pdfKatalog Surge protection , 28.42MB , pdfDeklaracja zgodności UE MCF75-3+FS / 5096981 , 0.13MB , pdfREACH Deklaracja zgodności MCF75-3+FS / 5096981 , 0.12MB , pdfRoHS Deklaracja zgodności MCF75-3+FS / 5096981 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Pozwolenie na używanie znaku VDE MCF 75, MCF 100 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Homologacja znaku VDE MCF NAR , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL dla MCF Compact , 0.37MB , pdfPomoc przy doborze Systemy ochrony przeciwprzepięciowej TBS - Pomoc w doborze , 2.00MB , pdfPomoc przy doborze Pomoc przy doborze ochrony przeciwprzepięciowej , 0.30MB , pdfInstrukcja montażu Instrukcja montażu MCF 75 + MCF 100 , 0.12MB , pdfInstrukcja instalacji Instrukcja montażu MCF 75-3 FS; MCF100-3+NPE+FS , 0.07MB , pdf
