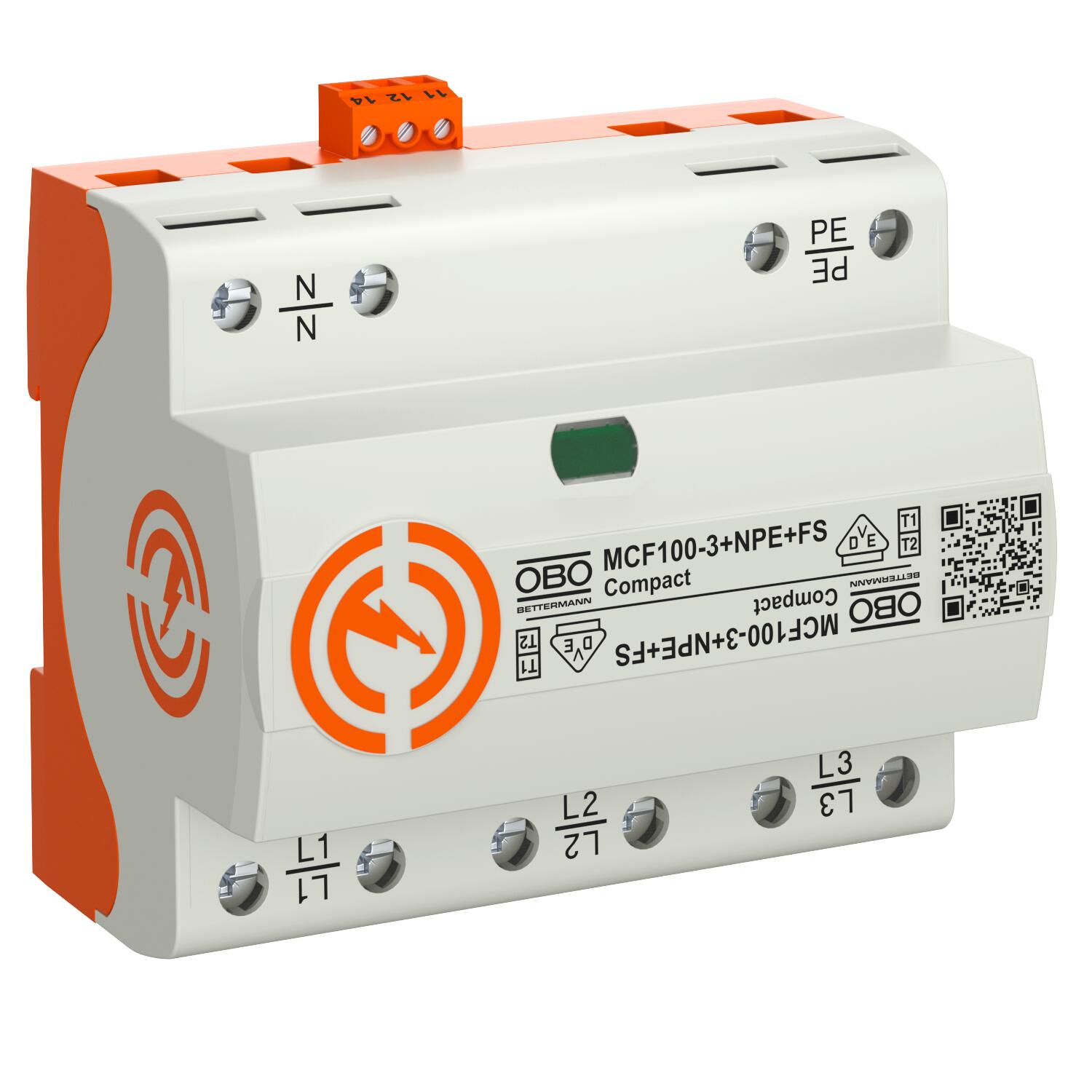

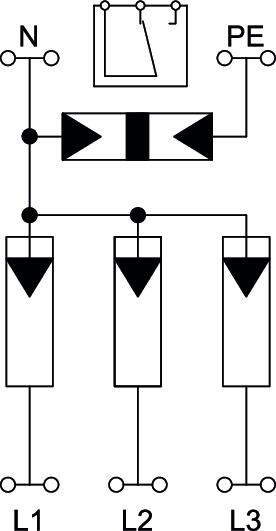

Opis produktuOgranicznik przepięć Typu 1+2
• Napięciowy poziom ochrony ≤ 1,5 kV
• do wyrównania potencjałów odgromowych zgodnie z VDE 0185-305 (IEC 62305)
• Zdolność rozładowania prądu piorunowego 100 kA (10/350) 3-biegunowy + NPE
• Zdolność gaszenia prądu następczego 50 kA Ipeak, dodatkowe dobezpieczenie ogranicznika do 315 A gL / gG
• spełnia wymagania VDE-AR-N 4100 do stosowania w obszarze przedlicznikowym
• zamknięte, bezwydmuchowe iskierniki do stosowania w rozdzielnicach elektrycznych
Zastosowanie: Zakłady i budynki przemysłowe z zewnętrzną ochroną odgromową klas I do IV.

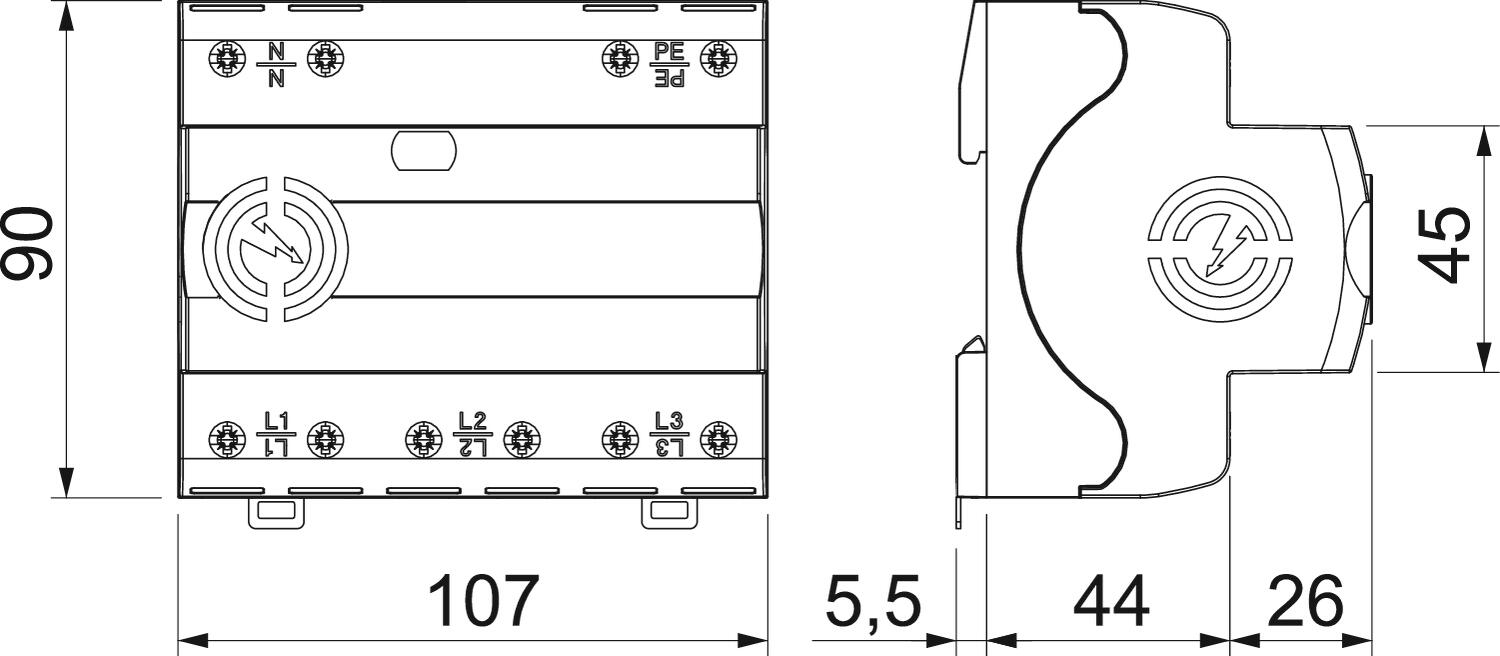

Kompaktowa obudowa
- Dane techniczne
-
Dane techniczne
Czas zadziałania <100 ns Długość 90 mm Kształt sieci TT Kształt sieci TN tak Kształt sieci TN-C-S tak Kształt sieci TN-S tak Kształt sieci TT tak Liczba biegunów 4 Liczba biegunów 3+N/PE Maks. zabezpieczenie nadprądowe po stronie sieci 315 A Maksymalne zabezpieczenie 315 A Maksymalny prąd wyładowczy (8/20 μs [N-PE] 100 kA Maksymalny prąd wyładowczy (8/20 μs) 50 kA Maksymalny prąd wyładowczy (8/20 μs) [L-N] 50 kA Materiał obudowy PA UL 94 V-0 Moment obrotowy: 5 Nm najwyższe napięcie ciągłe AC 255 V Najwyższe napięcie trwałej pracy (L-N) 255 V Najwyższe napięcie trwałej pracy (N-PE) 255 V Napięcie znamionowe AC (50 / 60 Hz) 230 V Napięciowy poziom ochrony [L-N] ≤1,5 Prąd impulsowy (10/350 μs) 25 kA Prąd impulsowy (10/350) [łącznie] 100 kA Prąd wyładowczy (8/20 µs) [łącznie] 100 kA Przekrój połączenia zacisków FM maks. 16 AWG Przekrój połączenia zacisków FM maks. 1,5 mm² Przekrój połączenia zacisków FM min. 0,5 mm² Przekrój połączenia zacisków FM min. 28 AWG Przekrój przewodu elastycznego (cienkożyłowy) maks. 25 mm² Przekrój przewodu elastycznego (cienkożyłowy) maks. 3 AWG Przekrój przewodu elastycznego (cienkożyłowy) min. 1,5 mm² Przekrój przewodu elastycznego (cienkożyłowy) min. 16 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 35 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks. 2 AWG Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 1,5 mm² Przekrój przewodu sztywnego (jedno-/wielożyłowego) min. 16 AWG Przepięcie dorywcze TOV [L-N] - tryb bezpiecznego zniszczenia - 120 min 442 V Przepięcie dorywcze TOV [L-N] - tryb wytrzymania - 5 s 440 V Przepięcie dorywcze TOV [N-PE] - tryb wytrzymania - 200 ms 1200 V Rodzaj przewodów do ograniczników przepięć Przewód zasilających AC Ślad węglowy CO₂ (GWP) od kołyski po bramę 2,5954 kg CO₂e / 1 Sztuka SPD zgodnie z EN 61643-11 Typ 1+2 SPD zgodnie z IEC 61643-1 klasa I+II SPD zgodnie z UL 1449 Typ 4 Sposób montażu Szyna kołpakowa 35 mm Stopień ochrony IP 20 Styk FM zestyk przełączny Sygnalizacja optyczna Szerokość 107 mm Temperatura eksploatacji maks. 80 °C Temperatura eksploatacji min. -40 °C Wspólny poziom ochrony [L-PE] 2,5 kV Wymiar 255V Wysokość 70 mm Wytrzymałość zwarciowa z maksymalnym zabezpieczeniem nadprądowym po stronie sieci 50 kA eff Zatwierdzenia VDE zdalna sygnalizacja tak Zdolność gaszenia prądu następczego (eff) [N-PE] 50 kA Zdolność przełączania AC 250V/ 1,5A Zdolność przełączania DC 250V/ 0,1A Znamionowy prąd wyładowczy (8/20 µs) 35 kA Znamionowy prąd wyładowczy (8/20µs) [L-N] 35 kA Znamionowy prąd wyładowczy (8/20µs) [N-PE] 100 kA - Wszystkie typy
