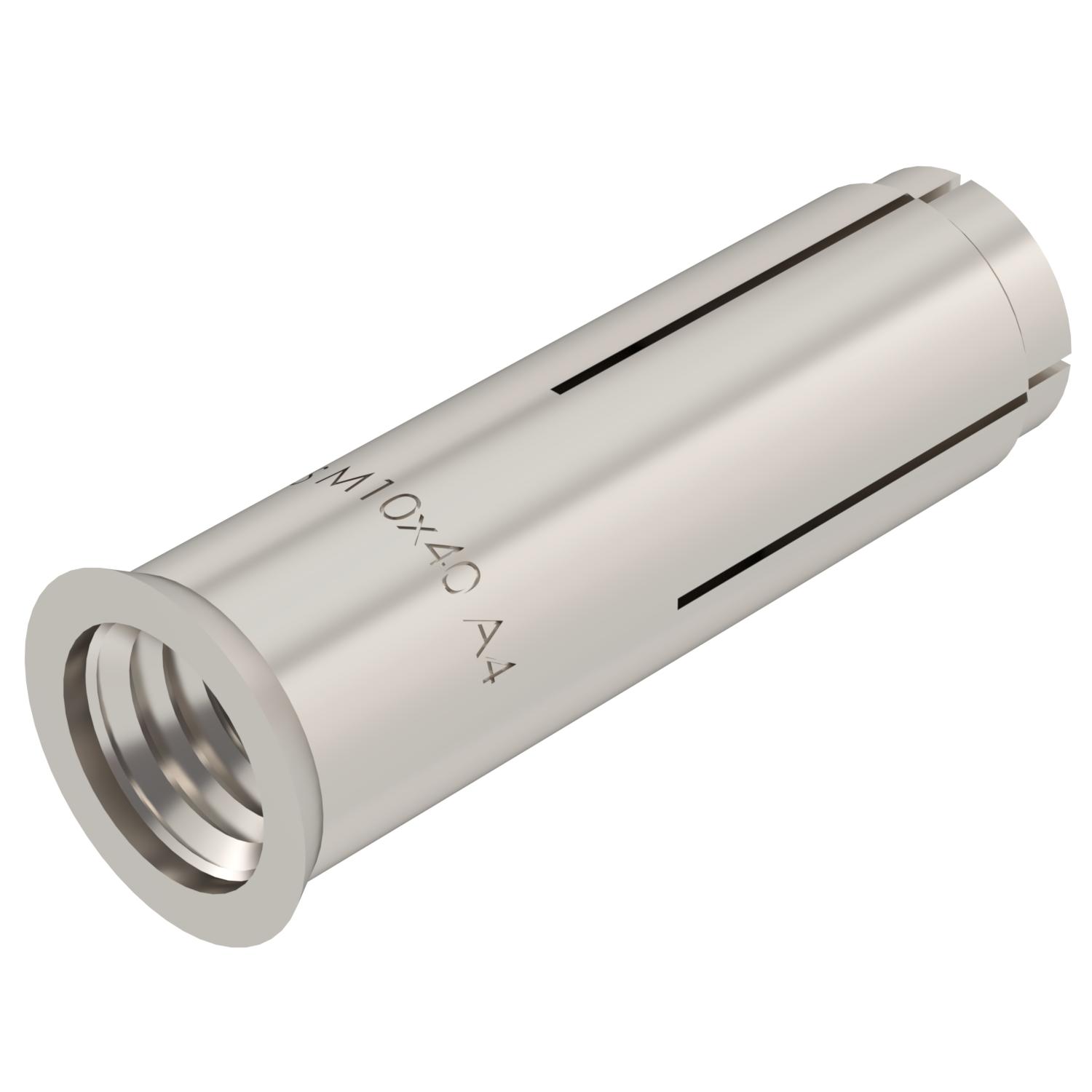

Kołek wbijany, wersja z kołnierzem
Nr kat. 3492008 | EAN 4012196709564
- Opis produktu
-
Opis produktuKotwa wbijana do pojedynczego mocowania systemów nienośnych w betonie niespękanym oraz do wielokrotnego mocowania w betonie zarysowanym i niezarysowanym.
Testowane pod kątem ochrony przeciwpożarowej, klasa odporności ogniowej R 120 zgodnie z Europejską Aprobatą Techniczną ETA-02/0020 (opcja 7) i Europejską Aprobatą Techniczną ETA-05/0116.
Montaż z narzędziami do znakowania i pobijania.
-
- Dane techniczne
-
Dane techniczne
Dopuszczalny obszar obciążenia strefy rozciąganej 2 Dostępne aprobaty tak Długość 40 mm Gwint M10 gwint metryczny 10 Głębokość wierconego otworu 40 mm Głębokość wkręcania maks. 15 mm Głębokość wkręcania min. 11 mm Kolor stal szlachetna Materiał stal nierdzewna Odpowiednie do materiału budowlanego Beton Przyrząd mocujący inne Rodzaj montażu: kołki, kotwy Montaż wstępny Samowiercąca brak Średnica otworu min. 12 mm Wykonanie Udar Wymiar 10x40 Wymiar L 40 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych ES M 10x40 A4 / 3492008 , 0.16MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE ES M 10x40 A4 / 3492008 , 0.20MB , pdfDeklaracja zgodności UE ES M 10x40 A4 / 3492008 , 0.30MB , pdfREACH Deklaracja zgodności ES M 10x40 A4 / 3492008 , 0.12MB , pdfRoHS Deklaracja zgodności ES M 10x40 A4 / 3492008 , 0.12MB , pdfŚwiadectwo dopuszczenia Europejska aprobata techniczna MKT kotwa udarowa wielokrotnego mocowania E, ES , 4.00MB , pdfŚwiadectwo dopuszczenia Europejska aprobata techniczna MKT pojedyncza mocująca kotwa udarowa E, ES , 2.59MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu kotew w suficie Easy , 0.98MB , pdfInstrukcja montażu Instrukcja montażu kotwa wbijana E , 0.98MB , pdf
