Uwaga: ten artykuł został wycofany.

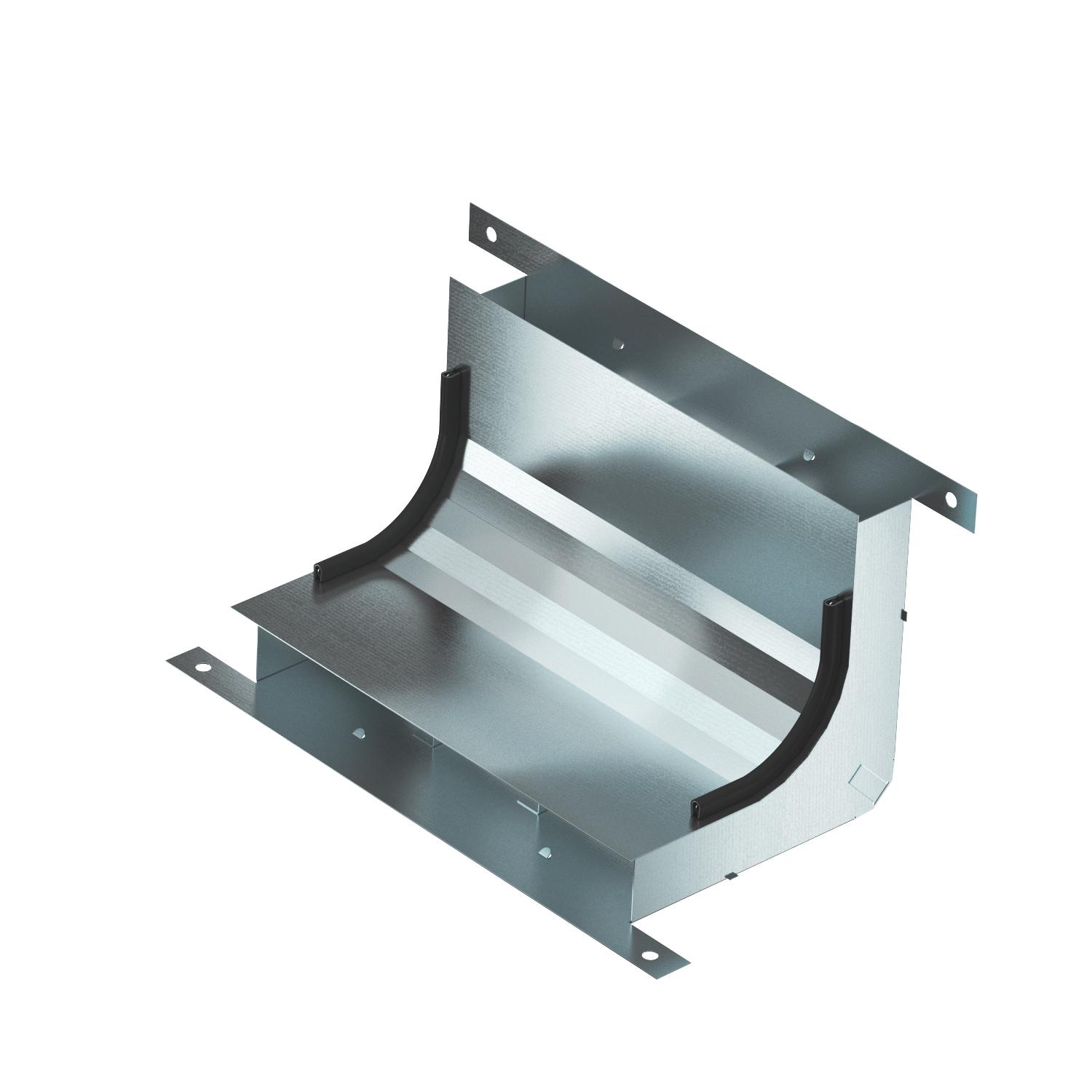

Kolanko pionowe, 3-komorowe, wysokość kanału 38 mm
Nr kat. 7400650 | EAN 4012197349653
- Opis produktu
-
Opis produktuKolano pionowe (2-komorowe), do zmiany kierunku w pionie kanałów podpodłogowych pokrytych wylewką (przyłącza ścienne, przewody).
-
- Dane techniczne
-
Wymiary

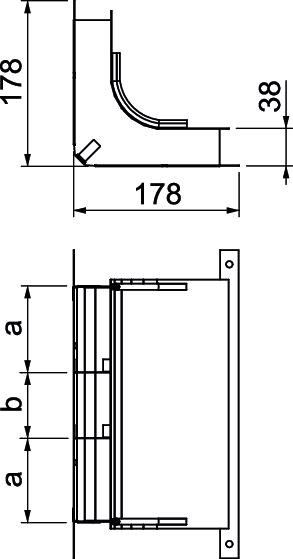

Długość 178 mm Ilość komór 3 St. Ilość stałych przegród 2 Materiał Stal Odpowiednie do kanału podpodłogowego zalewanego betonem tak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Powierzchnia cynkowana metodą Sendzimira Przekrój kanału a 2982 mm² Przekrój kanału b 2496 mm² Szerokość 250 mm Szerokość kanału min. 250 mm Wymiar 330x177,7x177,7 Wymiar a 90 mm Wymiar b 70 mm Wymiar h 38 mm Wysokość 38 mm Wysokość kanału min. 38 mm - Wszystkie typy
- Do pobrania
-
Karta danych technicznych KV3 25038-2 / 7400650 , 0.21MB , pdfDeklaracja zgodności UE KV3 25038-2 / 7400650 , 0.13MB , pdfDeklaracja właściwości użytkowych KV3 25038-2 / 7400650 , 0.34MB , pdfInstrukcja montażu In-concrete system IBK , 3.27MB , pdfInstrukcja montażu EÜK screed-covered duct system generation 3 , 76.05MB , pdfInstrukcja montażu System kanałów podpodłogowych pokrytych warstwą wylewki EÜK , 10.26MB , pdf
