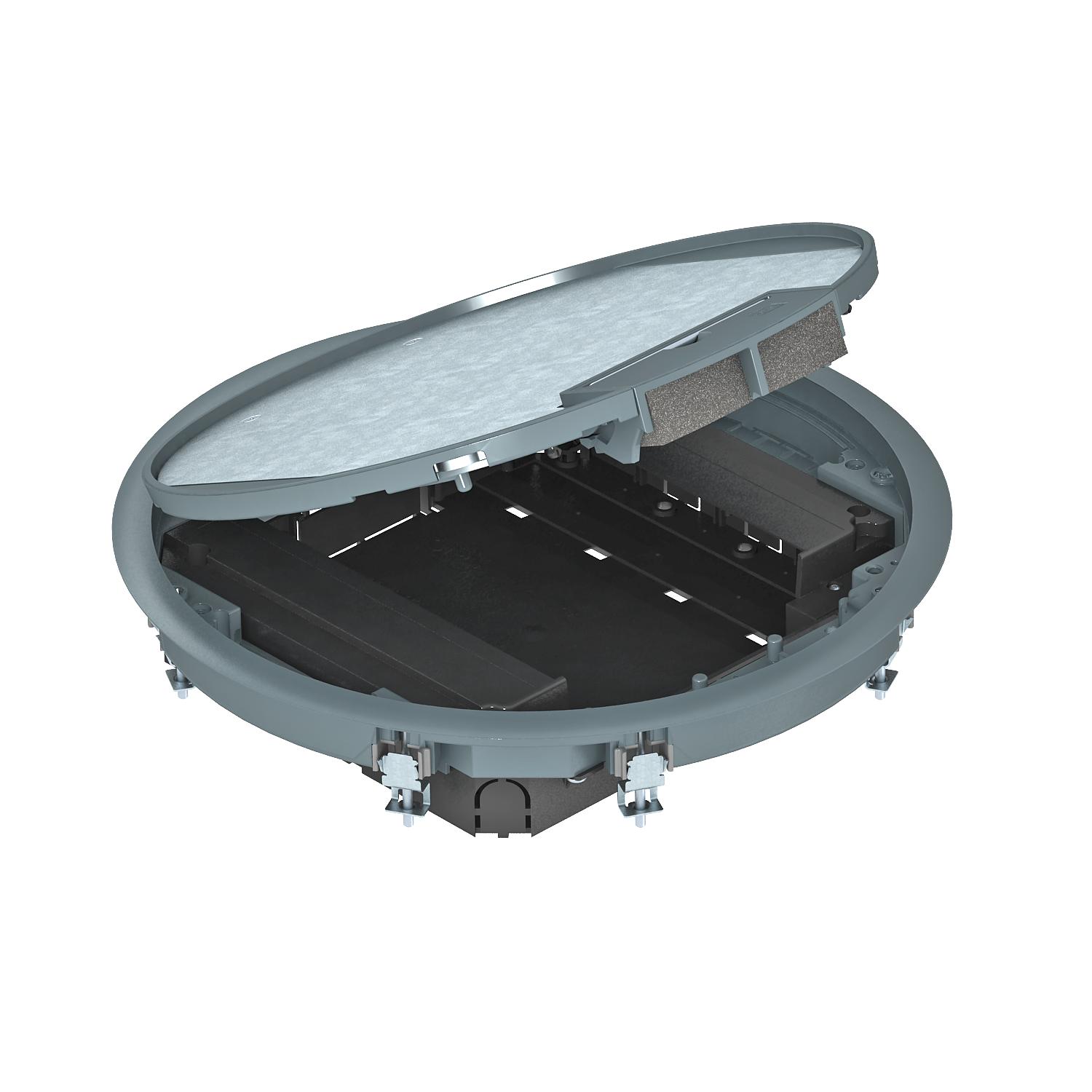

Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm
Nr kat. 7405047 | EAN 4012195674450
- Opis produktu
-
Opis produktuKaseta zasilająca GESR9 o stałej wysokości 55 mm. Z dwoma obudowami do pionowego montażu osprzętu elektroinstalacyjnego Modul 45 i czterema odciążeniami ciągu. Do montażu osprzętu Modul 45 potrzebne są dodatkowo dwie ramki montażowe.
Moduły teleinfomatyczne są montowane w maksymalnie dwóch płytkach montażowych MPMT45.
Kaseta zasilająca jest wyposażona w uniwersalne uchwyty montażowe.
-
- Dane techniczne
-
Wymiary

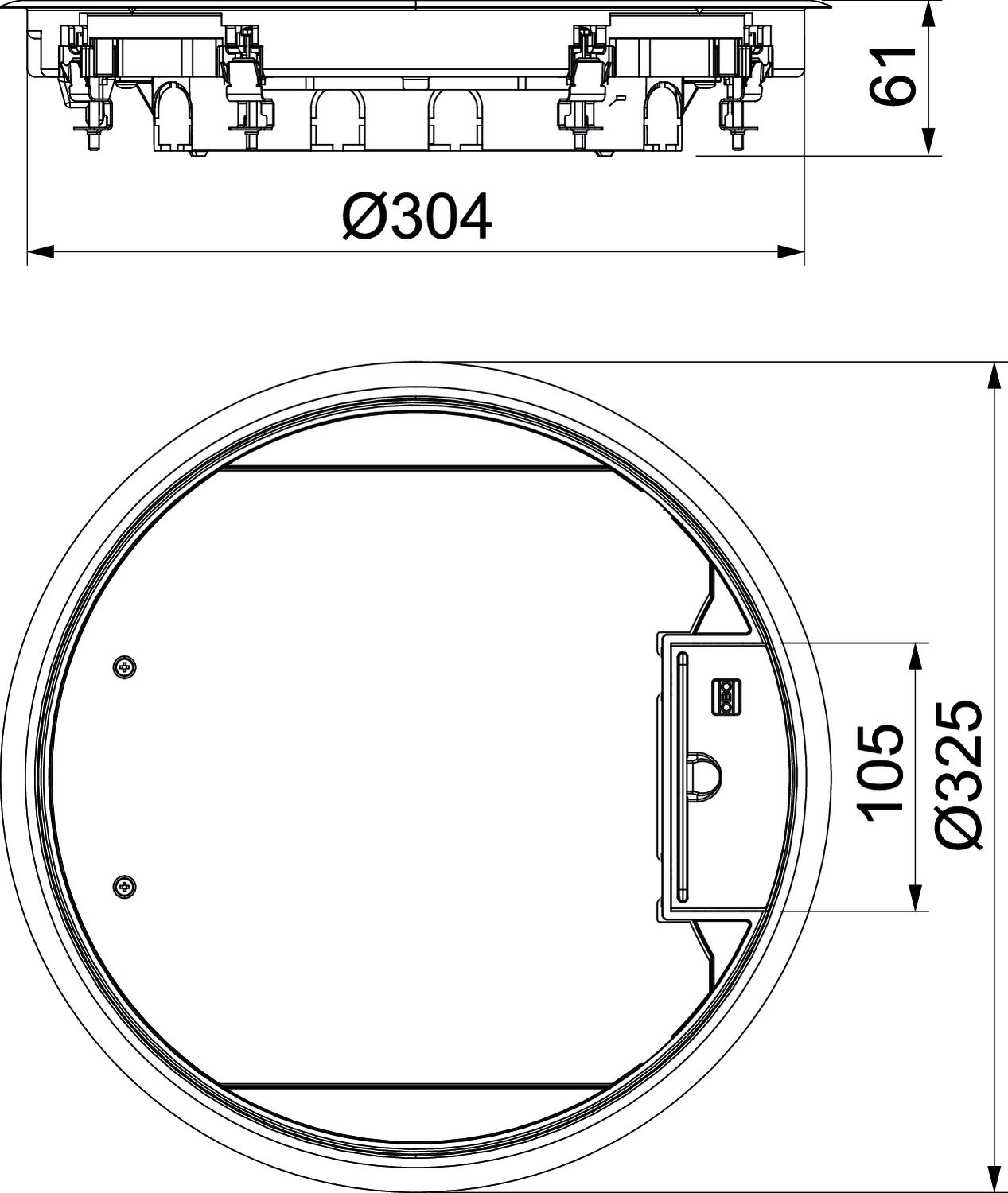

Długość 325 mm Einbaudurchmesser 304 Grubość wykładziny podłogowej 5 mm Głębokość montażowa 58 mm Ilość urządzeń do zabudowy 8 Kolor stalowo-szary; RAL 7011 Materiał Poliamid Mechanizm otwierania uchwyt do podnoszenia Możliwość montażu uszczelki brak Obciążenie pionowe, duża powierzchnia do 5000 N Obciążenie pionowe, mała powierzchnia do 3000 N Odpowiednie do czyszczenia na mokro brak Odpowiednie do kanałów podpodłogowych tak Odpowiednie do kanału podpodłogowego zalewanego betonem tak Odpowiednie do podłóg drążonych tak Odpowiednie do podłóg podwójnych tak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką tak Pielęgnacja podłogi suchy Rama ochronna wykładziny podłogowej tak Średnica zewnętrzna 325 mm Szerokość 325 mm Wersja o zwiększonej wytrzymałości brak Wersja, wyjście kablowe Obrotowe wyjście przewodów Wielkość znamionowa puszek instalacyjnych R9 Wspornik urządzeń do mocowania puszek instalacyjnych brak Wykonanie okrągła Wymiar Ø325x61 Wysokość 61 mm Wysokość podłogi min. 58 mm Wysokość wylewki min. 55 mm Z wgłębieniem na wykładzinę podłogową brak - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

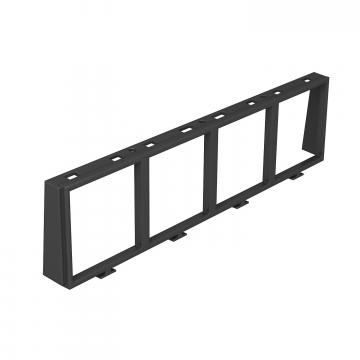

Ramka montażowa dla czterech pojedynczych urządzeń Modul 45®
MT45V 4 7408670 5 Sztuka

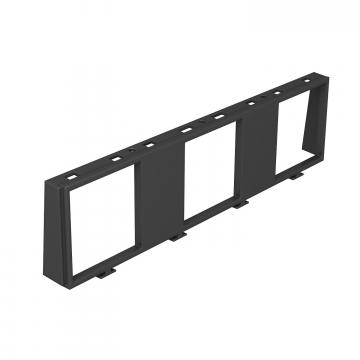

Ramka montażowa dla trzech pojedynczych urządzeń Modul 45®
MT45V 3 7408672 5 Sztuka

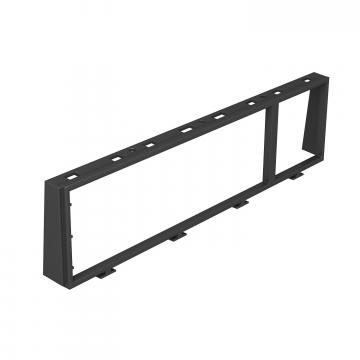

Ramka montażowa dla potrójnego i pojedynczego urządzenia Modul 45®
MT45V 3+1 7408680 5 Sztuka

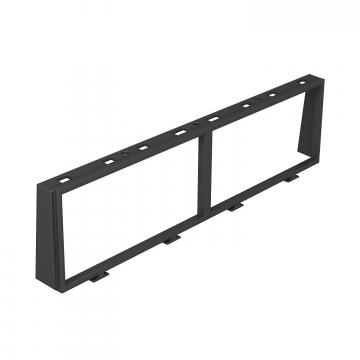

Ramka montażowa dla dwóch podwójnych urządzeń Modul 45®
MT45V 2+2 7408682 5 Sztuka

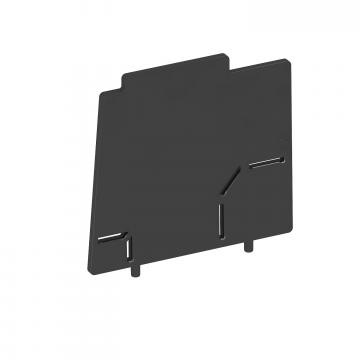

Przegroda do puszki instalacyjnej, pionowa
MT45V TW 7408693 1 Sztuka

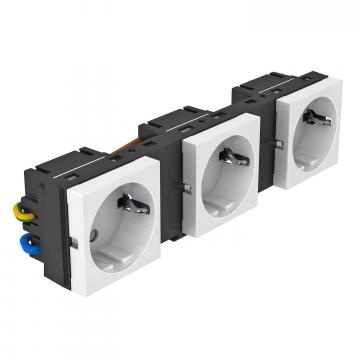

Ramka montażowa do MT45V, wyposażona, z gniazdami Schuko
MT45V 3 3WS V 7408697 1 Sztuka

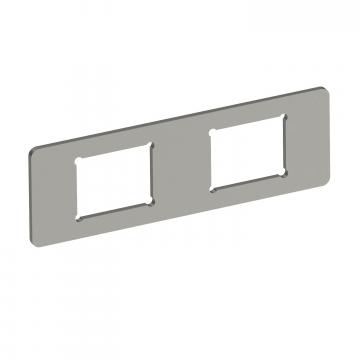

Płytka montażowa, 2 x moduły przyłączeniowe teleinformatyczne typ C, System 55
MPMT45 2C 7408705 1 Sztuka - Do pobrania
-
Karta danych technicznych GESR9 55U V 7011 / 7405047 , 0.25MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE GES 55 , 0.18MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
