Kaseta zasilająca GRAF9 uniwersalna, do podłóg czyszczonych na mokro, z pokrywą strukturalną | R9 | grafitowo-czarny; RAL 9011

Kaseta zasilająca GRAF9 uniwersalna, do podłóg czyszczonych na mokro, z pokrywą strukturalną

Nr kat. 7405750 | EAN 4012195866992

Nr kat. / Typ

Wielkość znamionowa puszek instalacyjnych	R9

Kolor

Opis produktu

Opis produktu

Kaseta zasilająca z tubusem do podłóg czyszczonych na mokro, na 12 x Modul 45 w 3 uniwersalnych puszkach instalacyjnych UT4, do zastosowania w systemach kanałów i w podłogach systemowych.
Kaseta zasilająca z tubusem do podłóg mytych na mokro, 3-komorowa, do montażu wspornika montażowego MT9. Możliwość montażu trzech płytek APMT5.

Dane techniczne

Dane techniczne

Einbaudurchmesser	305
Głębokość montażowa	80 mm
Ilość urządzeń do zabudowy	12
Kolor	grafitowo-czarny; RAL 9011
Liczba puszek instalacyjnych	3
Materiał	Aluminiowy odlew ciśnieniowy
Mechanizm otwierania	Rygiel obrotowy
Możliwość montażu uszczelki	tak
Obciążenie pionowe, duża powierzchnia	do 10 000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK10
Odpowiednie do czyszczenia na mokro	tak
Odpowiednie do kanałów podpodłogowych	tak
Odpowiednie do kanału podpodłogowego zalewanego betonem	tak
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak

Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	tak
Pielęgnacja podłogi	wilgotny
Rama ochronna wykładziny podłogowej	tak
Średnica zewnętrzna	325 mm
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 45
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Typ systemu montażu	UT4
Wersja o zwiększonej wytrzymałości	tak
Wersja ram	Ochronna ramka dywanowa
Wersja, wyjście kablowe	Tubus
Wielkość znamionowa puszek instalacyjnych	R9
Wykonanie	okrągła

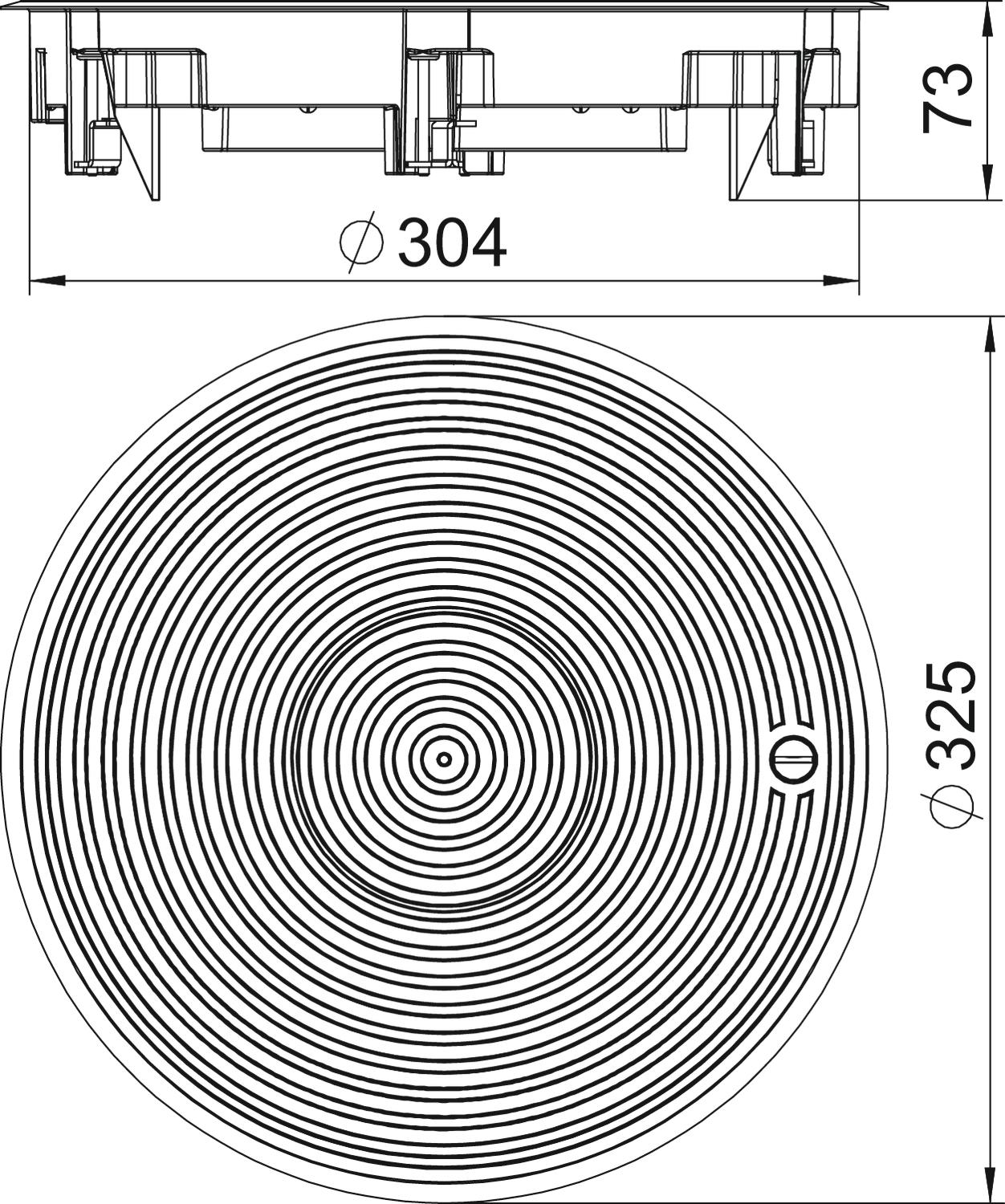

Wymiar	Ø325x74
Wysokość podłogi min.	80 mm
Zatwierdzenia	VDE
Z wgłębieniem na wykładzinę podłogową	brak

Wszystkie typy

Wszystkie typy

Typ	Wielkość znamionowa puszek instalacyjnych	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRAF9-2 U 7011	R9	stalowo-szary; RAL 7011	7405746	Sztuka	1 Sztuka
GRAF9-2 U 9011	R9	grafitowo-czarny; RAL 9011	7405750	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przedłużenia drabinki montażowej	GES RV	7407536	Sztuka	2 Sztuka
Płytka montażowa 2 x typ C do wspornika montażowego	MTM 2C	7407788	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 165 mm	MTU 2	7407836	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT3, z pokrywą do osprzętu Modul 45®, długość systemowa 165 mm.	UT3 45 3	7408723	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka
