Kaseta zasilająca GESR9 z zamkami do podnoszenia pokrywy 5 | R9 | grafitowo-czarny; RAL 9011

Kaseta zasilająca GESR9 z zamkami do podnoszenia pokrywy

Nr kat. 7405466 | EAN 4012195840725

Nr kat. / Typ

Grubość wykładziny podłogowej	5

Wielkość znamionowa puszek instalacyjnych

Kolor

Opis produktu

Opis produktu

Kaseta zasilająca z zamkami, na 12 x Modul 45 w 3 uniwersalnych puszkach instalacyjnych UT4, do zastosowania w systemach kanałów i w podłogach systemowych.

Wgłębienie dla wykładziny podłogowej w pokrywie 5 mm, w razie potrzeby regulowane do 3, 10 lub 12 mm.
Kaseta zasilająca z zamkami, 3-komorowa, do montażu wspornika montażowego MT9. Możliwość montażu trzech płytek APMT5.

Wgłębienie dla wykładziny podłogowej w pokrywie 5 mm, w razie potrzeby regulowane do 3, 10 lub 12 mm.

Dane techniczne

Dane techniczne

Einbaudurchmesser	304
Grubość wykładziny podłogowej	5 mm
Głębokość montażowa	73 mm
Ilość urządzeń do zabudowy	12
Kolor	grafitowo-czarny; RAL 9011
Liczba puszek instalacyjnych	3
Materiał	Poliamid
Mechanizm otwierania	Zamek blokujący
Możliwość montażu uszczelki	brak
Obciążenie pionowe, duża powierzchnia	do 5000 N
Obciążenie pionowe, mała powierzchnia	do 3000 N
Odporność kod IK	IK08
Odpowiednie do czyszczenia na mokro	brak
Odpowiednie do kanałów podpodłogowych	tak
Odpowiednie do kanału podpodłogowego zalewanego betonem	tak
Odpowiednie do podłóg drążonych	tak
Odpowiednie do podłóg podwójnych	tak

Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką	tak
Pielęgnacja podłogi	suchy
Rama ochronna wykładziny podłogowej	tak
Średnica zewnętrzna	324 mm
Stopień ochrony (IP) w stanie nieużywanym, zamkniętym	IP 20
Stopień ochrony (IP) w stanie używania, otwartym	IP 20
Typ systemu montażu	UT4
Wersja o zwiększonej wytrzymałości	brak
Wersja ram	Ochronna ramka dywanowa
Wersja, wyjście kablowe	Obrotowe wyjście przewodów
Wielkość znamionowa puszek instalacyjnych	R9
Wspornik urządzeń do mocowania puszek instalacyjnych	tak
Wykonanie	okrągła

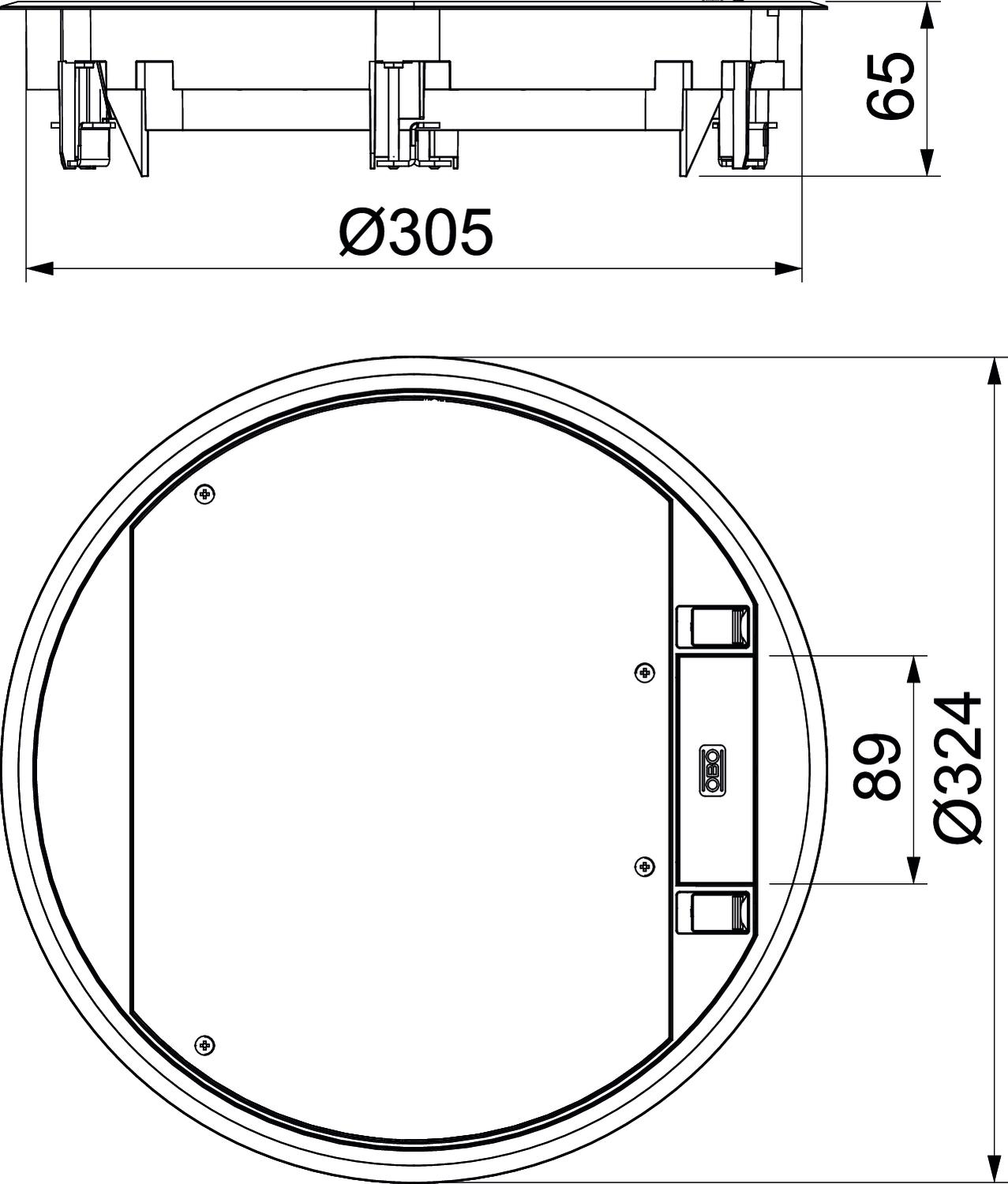

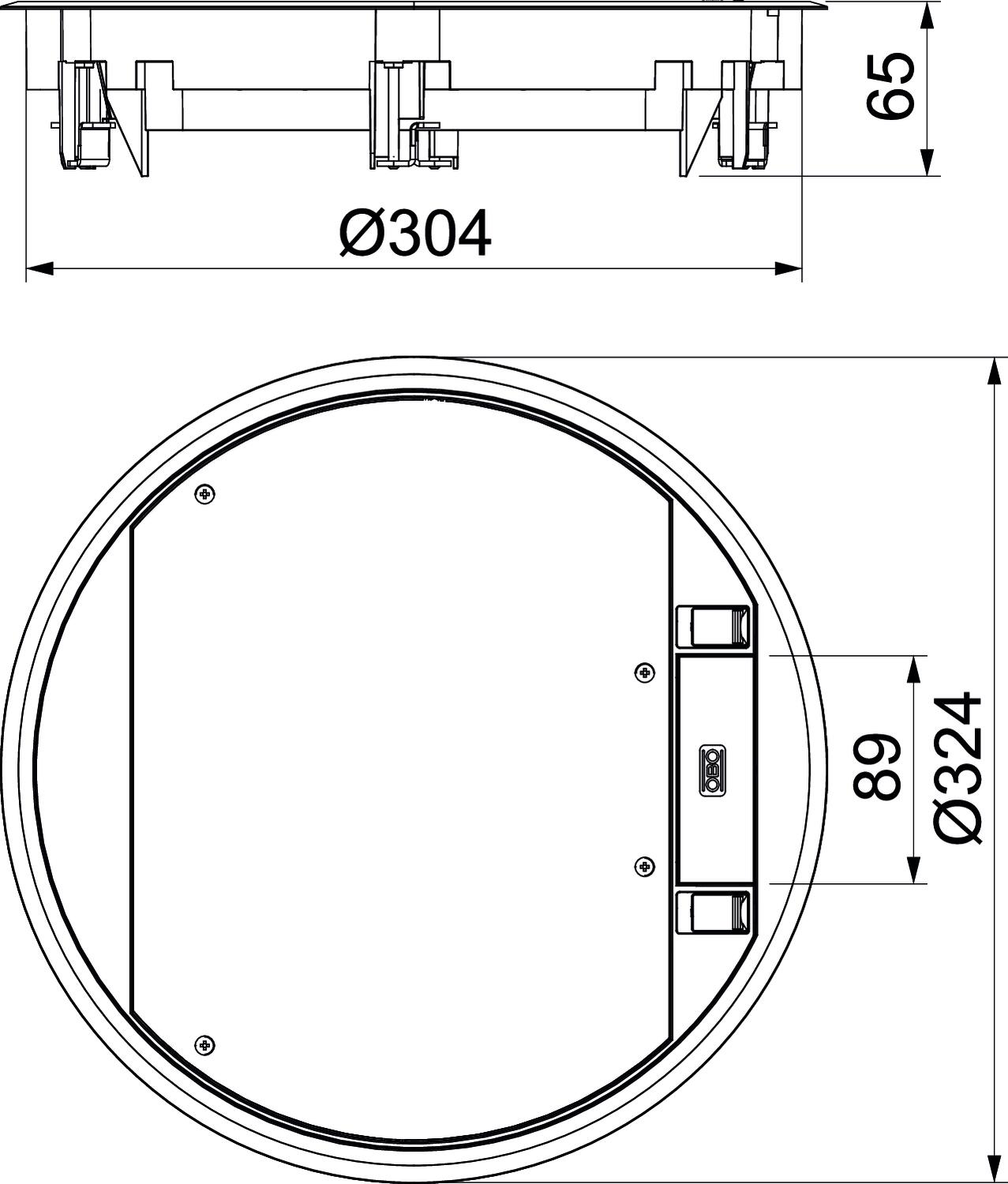

Wymiar	Ø324x68
Wysokość podłogi min.	72 mm
Zatwierdzenia	VDE
Z wgłębieniem na wykładzinę podłogową	tak

Wszystkie typy

Wszystkie typy

Typ	Grubość wykładziny podłogowej	Wielkość znamionowa puszek instalacyjnych	Kolor	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GES9-3B U 9011	5	9	uchwyt do podnoszenia	7405079	Sztuka	1 Sztuka
GES9-3S U 9011	5	9	Zamek blokujący	7405085	Sztuka	1 Sztuka
GESR9-2U12T 9011	5	R9	grafitowo-czarny; RAL 9011	7405466	Sztuka	1 Sztuka
GESR9 U 9011	5	R9	grafitowo-czarny; RAL 9011	7405532	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przedłużenia drabinki montażowej	GES RV	7407536	Sztuka	2 Sztuka
Płytka montażowa 2 x typ C do wspornika montażowego	MTM 2C	7407788	Sztuka	1 Sztuka
Wspornik montażowy do gniazd przyłączeniowych teleinformatycznych, długość systemowa 208 mm	MTU 3	7407840	Sztuka	1 Sztuka
Uniwersalna puszka instalacyjna UT4, z pokrywą do osprzętu Modul 45®, długość systemowa 208 mm.	UT4 45 4	7408727	Sztuka	1 Sztuka
