Kanał, zaślepiony, zatrzaskiwany, wysokość 40-70 mm 2400 | 200 | 40 | 70 | 3
morepic-1 morepic-2

Kanał, zaślepiony, zatrzaskiwany, wysokość 40-70 mm

Nr kat. 7424460 | EAN 4012195244356

2400 mm
40 mm
70 mm
3
Opis produktu
Opis produktu
Gotowa do montażu jednostka kanału z 3 samozatrzaskowymi pokrywami zaślepiającymi do prowadzenia przewodów, składająca się z dna kanału (kanał kablowy podłogowy z profilami bocznymi i nakładanymi wykładziny podłogowej) i pokrywy kanału. Kanał kablowy podłogowy z nakładkami ustalającymi do samoczynnego łączenia mostków. W dostawie zawartych jest 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i uszczelki stykowe pokrywy (3 szt. dla szerokości znamionowych kanałów 200 i 300) lub regulowane wsporniki stykowe pokrywy: 3 szt. dla szer. znam. kanału 400 i 6 szt. dla szer. znam. kanału 500 i 600. Pokrywy kanału są przykręcone śrubami.


  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Ilość komór 2 St.
Ilość przewidzianych jednostek montażowych 3
Ilość wsówanych przegród 1
Materiał Stal
Minimalna wysokość wylewki 40
Możliwość montażu uszczelki tak
Możliwość odłączenia brak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 3
Otwór montażowy bez
Otwór montażowy na puszkę napodłogową brak
Pokrywa otworu montażowego brak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Płyta podłogowa tak
Szerokość 200 mm
Wymiar 2400x200x40

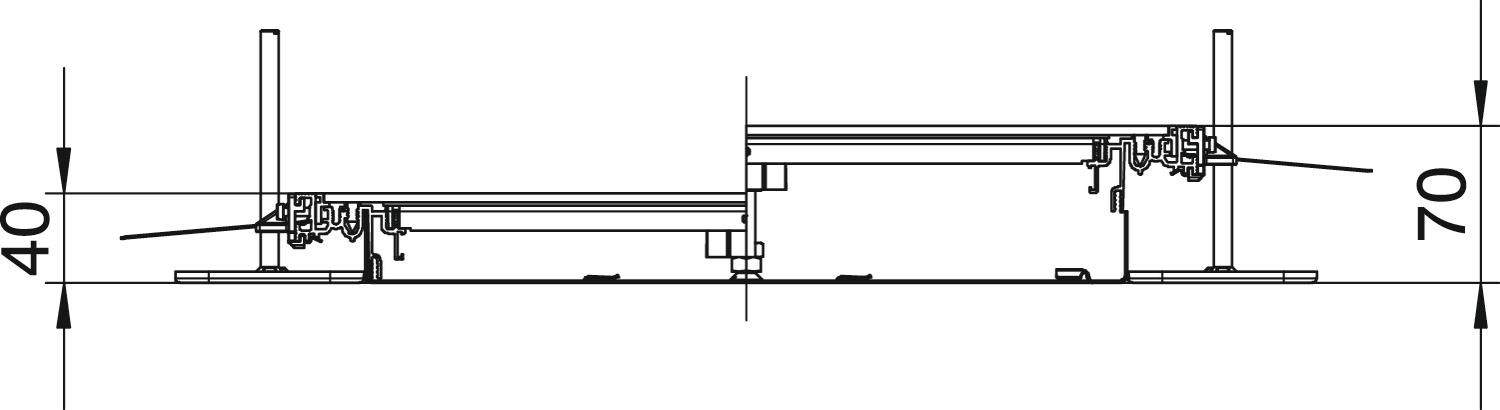

Wysokość kanału maks. 70 mm
Wysokość kanału min. 40 mm
Z otworem przyłączeniowym brak
Z przegrodą brak
Z występem tak
Zakres regulacji maks. 70 mm
Zakres regulacji min. 40 mm
Zamocowanie pokrywy zatrzaskowe tak
Zamocowanie przegrody wtykanie
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-W2004030R 2400 mm 200 mm 40 mm 70 mm 3 7424460
2,4 m

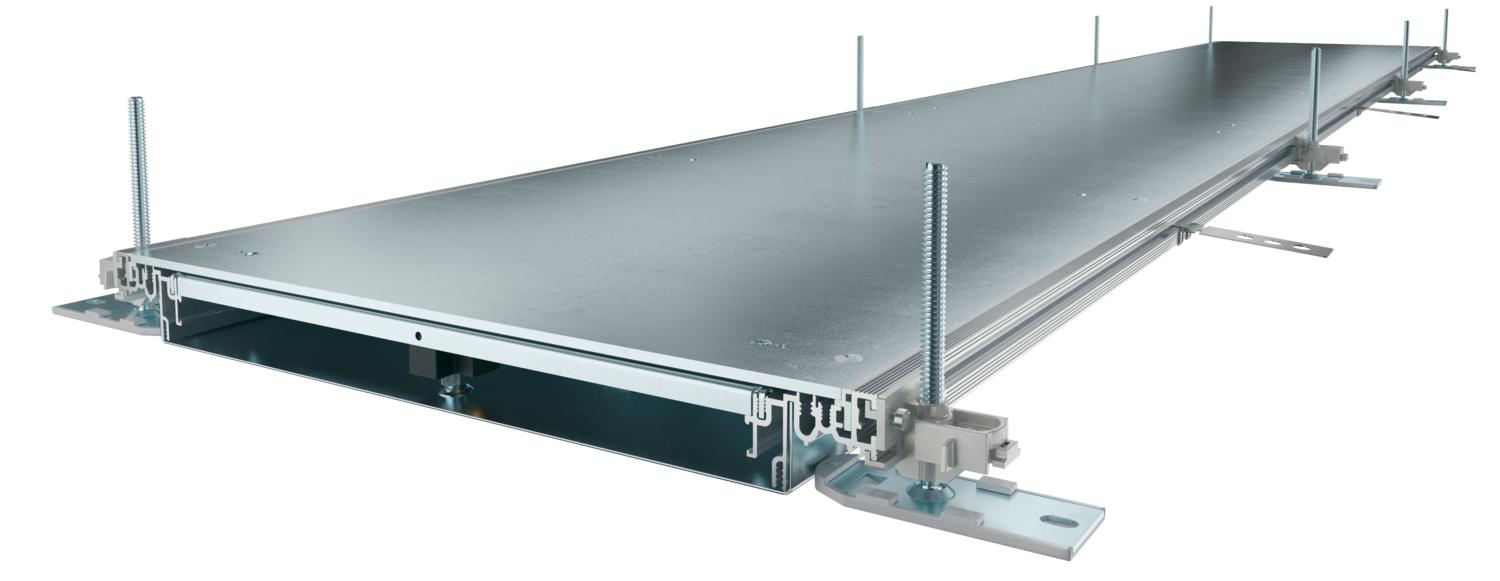

OKA-W3004030R 2400 mm 300 mm 40 mm 70 mm 3 7424462
2,4 m

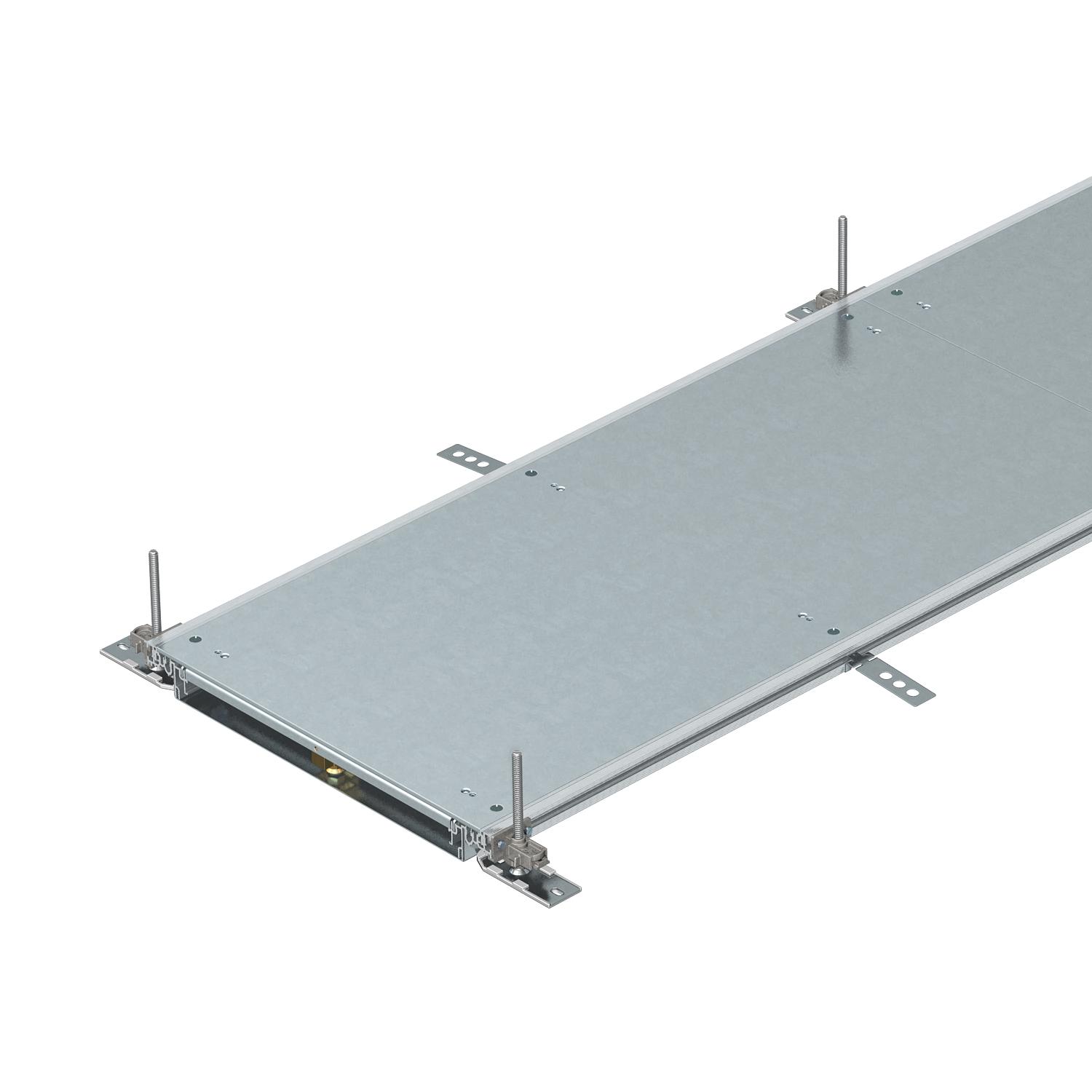

OKA-W4004030R 2400 mm 400 mm 40 mm 70 mm 3 7424464
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm OKA-G20040150FBL 7423950
1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm OKA-G20040150FBR 7423970
1 Sztuka
Końcówka kanału, wysokość 40-150 mm Końcówka kanału, wysokość 40-150 mm OKA-G20040150ES 7424280
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka

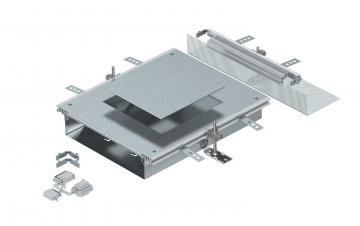

Jednostka dostawna dla GES9, wysokość 40-70 mm Jednostka dostawna dla GES9, wysokość 40-70 mm OKA-W A 4030 9 7424884
1 Sztuka
Jednostka dostawna dla GES4, wysokość 60-110 mm Jednostka dostawna dla GES4, wysokość 60-110 mm OKA-W A 6050 4 7424900
1 Sztuka
Jednostka dostawna dla GES6, wysokość 60-110 mm Jednostka dostawna dla GES6, wysokość 60-110 mm OKA-W A 6050 6 7424902
1 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda Przegroda OKA2 TW 40 7401988
2,4 m
Przegroda Przegroda OKA2 TW 50 7401992
2,4 m
Przegroda Przegroda OKA2 TW 60 7401996
2,4 m
Przegroda Przegroda OKA2 TW 70 7402000
2,4 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
1 Sztuka
