Kanał, zaślepiony, wysokość 60-110 mm 2400 | 200 | 60 | 110 | 3

Kanał, zaślepiony, wysokość 60-110 mm

Nr kat. 7424420 | EAN 4012195244196

Nr kat. / Typ

Długość	2400 mm

Szerokość

Wysokość kanału min.	60 mm

Wysokość kanału maks.	110 mm

Osłony	3

Opis produktu

Opis produktu

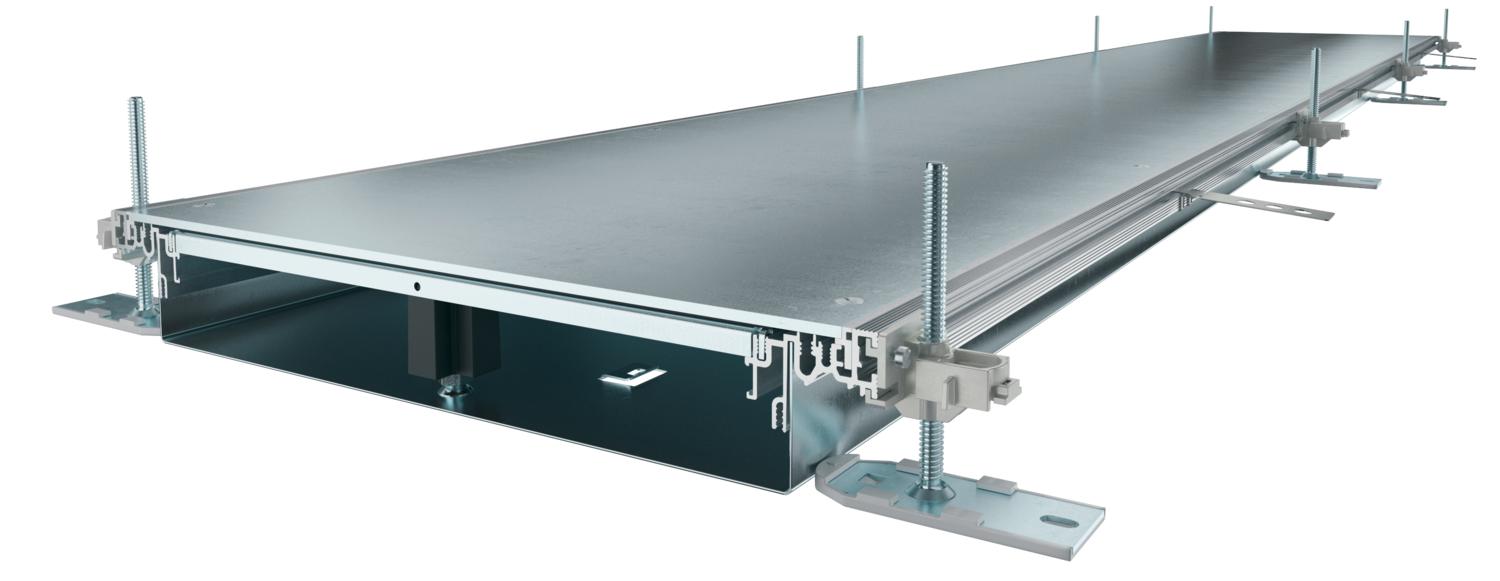

Gotowa do montażu jednostka kanału z 3 pokrywami zaślepiającymi do prowadzenia przewodów, składająca się z dna kanału (koryto kablowe podłogowe z profilami bocznymi i nakładanymi wykładziny podłogowej) i pokrywy kanału. Kanał kablowy podłogowy z nakładkami ustalającymi do samoczynnego łączenia mostków. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i uszczelki stykowe pokrywy (3 szt. dla szerokości znamionowych kanałów 200 i 300) lub regulowane wsporniki stykowe pokrywy: 3 szt. dla szer. znam. kanału 400 i 6 szt. dla szer. znam. kanału 500 i 600. Pokrywy kanału są przykręcone śrubami.

Dane techniczne

Wymiary

Długość	2400 mm
Grubość materiału pokrywy	4
Ilość komór	2 St.
Ilość przewidzianych jednostek montażowych	3
Ilość wsówanych przegród	1
Materiał	Stal
Minimalna wysokość wylewki	60
Możliwość montażu uszczelki	tak
Możliwość odłączenia	brak
Odpowiednie do szczeliny dylatacyjnej	brak
Osłony	3
Otwór montażowy	bez
Otwór montażowy na puszkę napodłogową	brak
Pokrywa otworu montażowego	brak
Pokrywa zdejmowana	tak

Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	5200 mm²
Płyta podłogowa	tak
Szerokość	200 mm

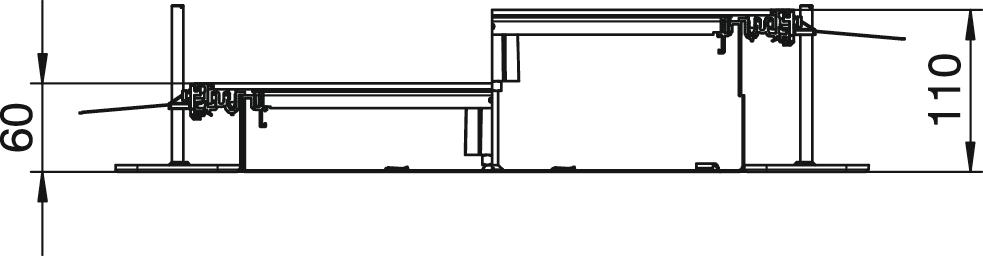

Wymiar	2400x200x60
Wysokość kanału maks.	110 mm
Wysokość kanału min.	60 mm
Z otworem przyłączeniowym	brak
Z przegrodą	brak
Z występem	tak
Zakres regulacji maks.	110 mm
Zakres regulacji min.	60 mm
Zamocowanie pokrywy zatrzaskowe	brak
Zamocowanie przegrody	zatrzaskiwana
Z wyrównaniem potencjałów	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Osłony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
OKA-W2006050	2400 mm	200 mm	60 mm	110 mm	3	7424420	m	2,4 m
OKA-W3006050	2400 mm	300 mm	60 mm	110 mm	3	7424422	m	2,4 m

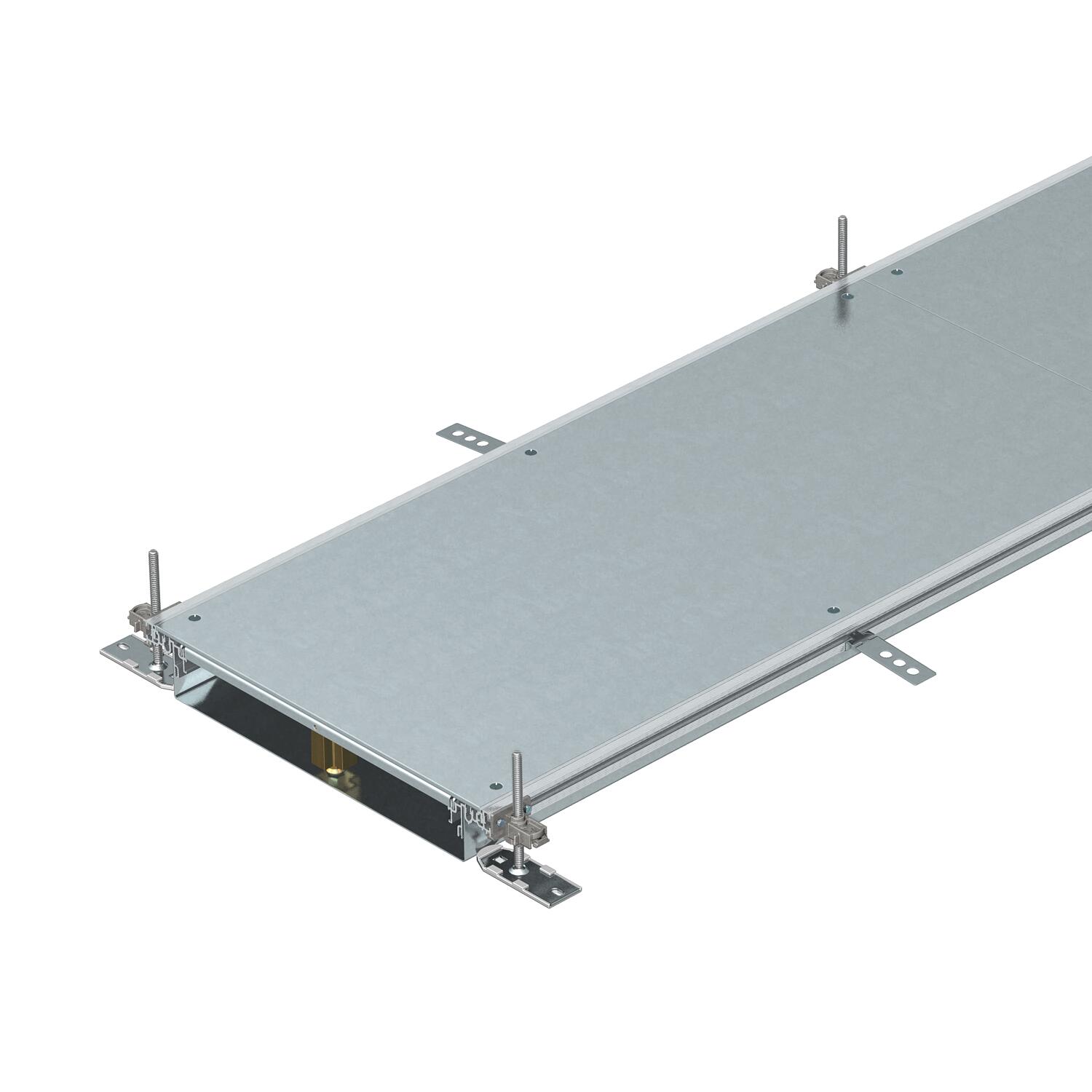

OKA-W4006050	2400 mm	400 mm	60 mm	110 mm	3	7424424	m	2,4 m
OKA-W5006050	2400 mm	500 mm	60 mm	110 mm	3	7424426	m	2,4 m
OKA-W6006050	2400 mm	600 mm	60 mm	110 mm	3	7424428	m	2,4 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm	OKA-G20040150FBL	7423950	Sztuka	1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm	OKA-G20040150FBR	7423970	Sztuka	1 Sztuka
Końcówka kanału, wysokość 40-150 mm	OKA-G20040150ES	7424280	Sztuka	1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik	OKA FB2 TX	7424821	Sztuka	1 Sztuka

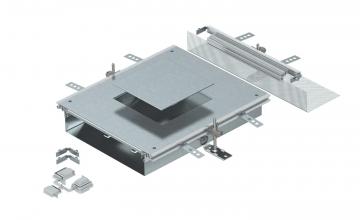

Jednostka dostawna dla GES4, wysokość 60-110 mm	OKA-W A 6050 4	7424900	Sztuka	1 Sztuka

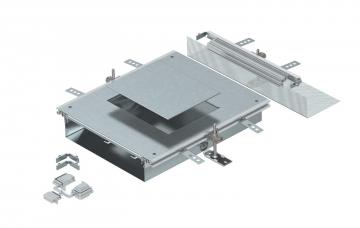

Jednostka dostawna dla GES6, wysokość 60-110 mm	OKA-W A 6050 6	7424902	Sztuka	1 Sztuka
Jednostka dostawna dla GES9, wysokość 60-110 mm	OKA-W A 6050 9	7424904	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
