Kanał, zaślepiony, wysokość 40-70 mm 2400 | 200 | 40 | 70 | 3
morepic-1 morepic-2

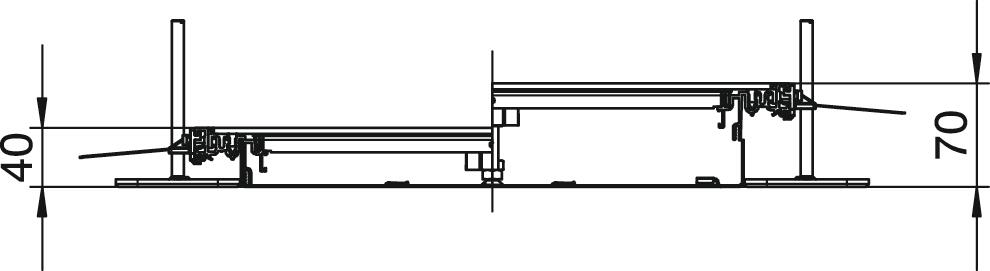

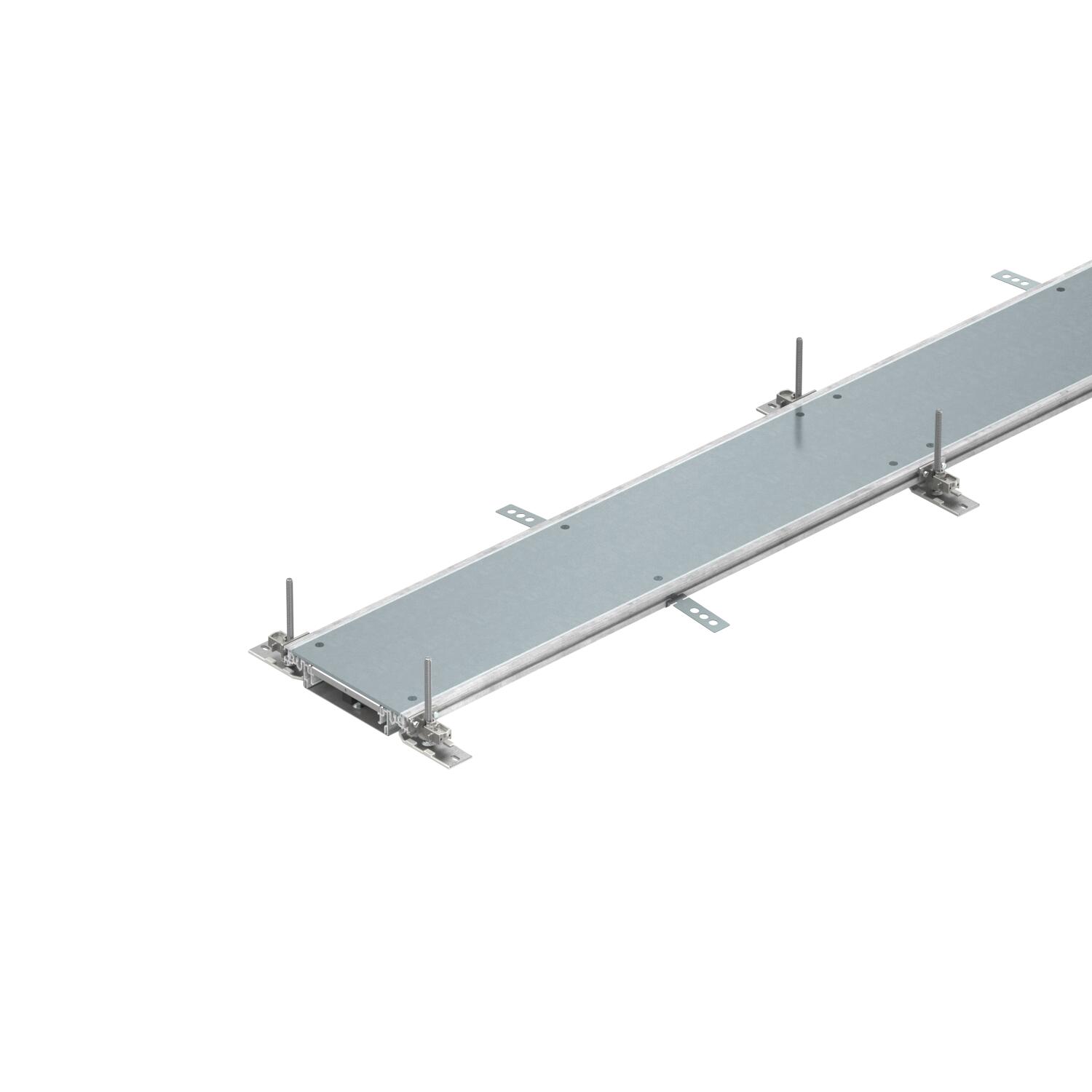

Kanał, zaślepiony, wysokość 40-70 mm

Nr kat. 7424400 | EAN 4012195244127

2400 mm
40 mm
70 mm
3
Opis produktu
Opis produktu

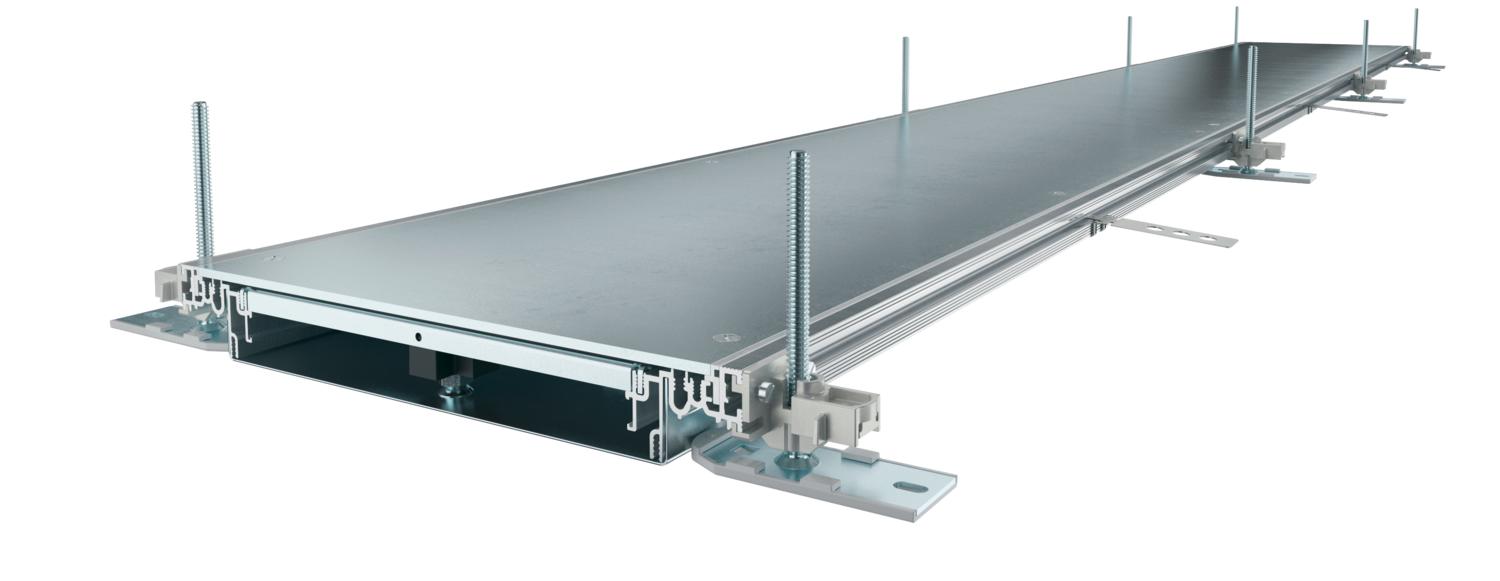

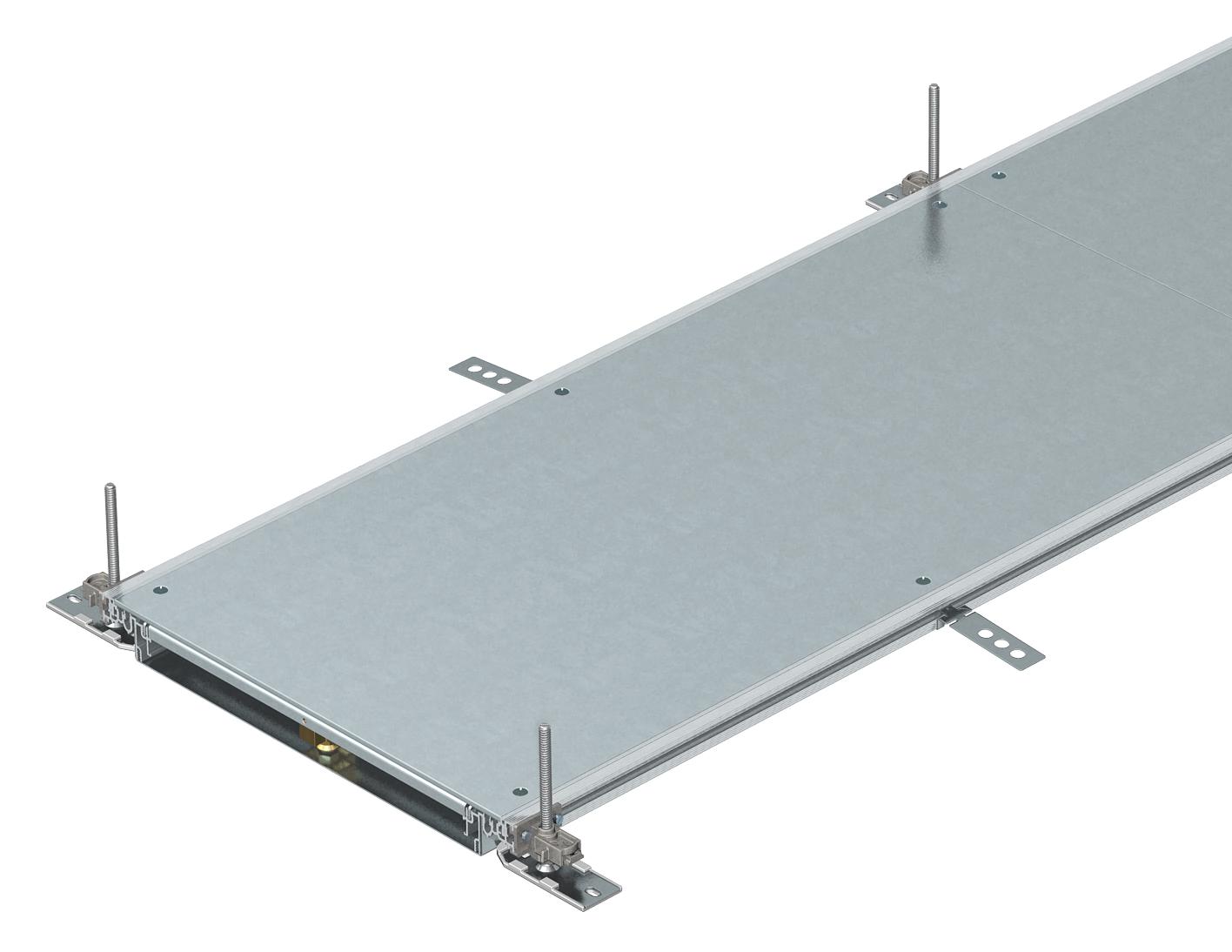

Gotowy do montażu element kanału do prowadzenia przewodów z korytem kablowym, składający się z dwóch profili bocznych, profili wykładziny podłogowej i pokrywy kanału. Koryto kablowe z uchwytami do samoczynnego montażu przegród. Zakres dostawy obejmuje 6 kątowników mocujących o regulowanej wysokości, 6 kotw do wylewki i 3 pokrywy uszczelki dla szerokości znamionowych kanałów 200 i 300 lub 3 regulowane wsporniki pokrywy dla szerokości znamionowej kanału 400 mm lub 6 regulowanych wsporników pokrywy dla szerokości znamionowych kanałów 500 i 600.

Pokrywy kanału są w dostawie przykręcone śrubami.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Ilość komór 2 St.
Ilość przewidzianych jednostek montażowych 3
Ilość wsówanych przegród 1
Materiał Stal
Minimalna wysokość wylewki 40
Możliwość montażu uszczelki tak
Możliwość odłączenia brak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 3
Otwór montażowy bez
Otwór montażowy na puszkę napodłogową brak
Pokrywa otworu montażowego brak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 2600 mm²
Płyta podłogowa tak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 18,7487 kg CO₂e / 1 Metr
Szerokość 200 mm
Wymiar 2400x200x40
Wysokość kanału maks. 70 mm
Wysokość kanału min. 40 mm
Z otworem przyłączeniowym brak
Z przegrodą brak
Z występem tak
Zakres regulacji maks. 70 mm
Zakres regulacji min. 40 mm
Zamocowanie pokrywy zatrzaskowe brak
Zamocowanie przegrody zatrzaskiwana
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-W2004030 2400 mm 200 mm 40 mm 70 mm 3 7424400
2,4 m
OKA-W3004030 2400 mm 300 mm 40 mm 70 mm 3 7424402
2,4 m
OKA-W4004030 2400 mm 400 mm 40 mm 70 mm 3 7424404
2,4 m
OKA-W5004030 2400 mm 500 mm 40 mm 70 mm 3 7424406
2,4 m
OKA-W6004030 2400 mm 600 mm 40 mm 70 mm 3 7424408
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm OKA-G20040150FBL 7423950
1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm OKA-G20040150FBR 7423970
1 Sztuka
Końcówka kanału, wysokość 40-150 mm Końcówka kanału, wysokość 40-150 mm OKA-G20040150ES 7424280
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka
Jednostka dostawna dla GES9, wysokość 40-70 mm Jednostka dostawna dla GES9, wysokość 40-70 mm OKA-W A 4030 9 7424884
1 Sztuka
Jednostka dostawna dla GES4, wysokość 60-110 mm Jednostka dostawna dla GES4, wysokość 60-110 mm OKA-W A 6050 4 7424900
1 Sztuka
Jednostka dostawna dla GES6, wysokość 60-110 mm Jednostka dostawna dla GES6, wysokość 60-110 mm OKA-W A 6050 6 7424902
1 Sztuka
Przegroda Przegroda OKA2 TW 40 7401988
2,4 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
1 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka
Do pobrania

Karta danych technicznych OKA-W2004030 / 7424400 , 0.16MB , pdf
Do pobrania

Do pobrania

Do pobrania

Do pobrania

Do pobrania

Do tego produktu nie są dostępne żadne zestawienia produktowe
