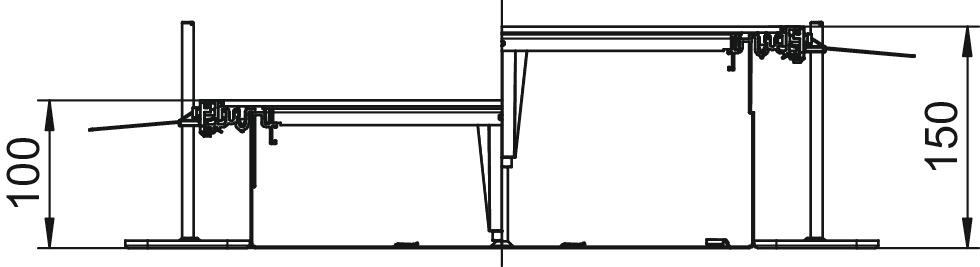

Kanał, zaślepiony, wysokość 100-150 mm

Nr kat. 7424440 | EAN 4012195244264

2400 mm
100 mm
150 mm
3
Opis produktu
Opis produktu
Gotowa do montażu jednostka kanału z 3 pokrywami zaślepiającymi do prowadzenia przewodów, składająca się z dna kanału (koryto kablowe podłogowe z profilami bocznymi i nakładanymi wykładziny podłogowej) i pokrywy kanału. Kanał kablowy podłogowy z nakładkami ustalającymi do samoczynnego łączenia mostków. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i uszczelki stykowe pokrywy (3 szt. dla szerokości znamionowych kanałów 200 i 300) lub regulowane wsporniki stykowe pokrywy: 3 szt. dla szer. znam. kanału 400 i 6 szt. dla szer. znam. kanału 500 i 600. Pokrywy kanału są przykręcone śrubami.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Ilość komór 2 St.
Ilość przewidzianych jednostek montażowych 3
Ilość wsówanych przegród 1
Materiał Stal
Minimalna wysokość wylewki 100
Możliwość montażu uszczelki tak
Możliwość odłączenia brak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 3
Otwór montażowy bez
Otwór montażowy na puszkę napodłogową brak
Pokrywa otworu montażowego brak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 10200 mm²
Płyta podłogowa tak
Szerokość 200 mm
Wymiar 2400x200x100
Wysokość kanału maks. 150 mm
Wysokość kanału min. 100 mm
Z otworem przyłączeniowym brak
Z przegrodą brak
Z występem tak
Zakres regulacji maks. 150 mm
Zakres regulacji min. 100 mm
Zamocowanie pokrywy zatrzaskowe brak
Zamocowanie przegrody zatrzaskiwana
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-W20010050 2400 mm 200 mm 100 mm 150 mm 3 7424440
2,4 m
OKA-W30010050 2400 mm 300 mm 100 mm 150 mm 3 7424442
2,4 m

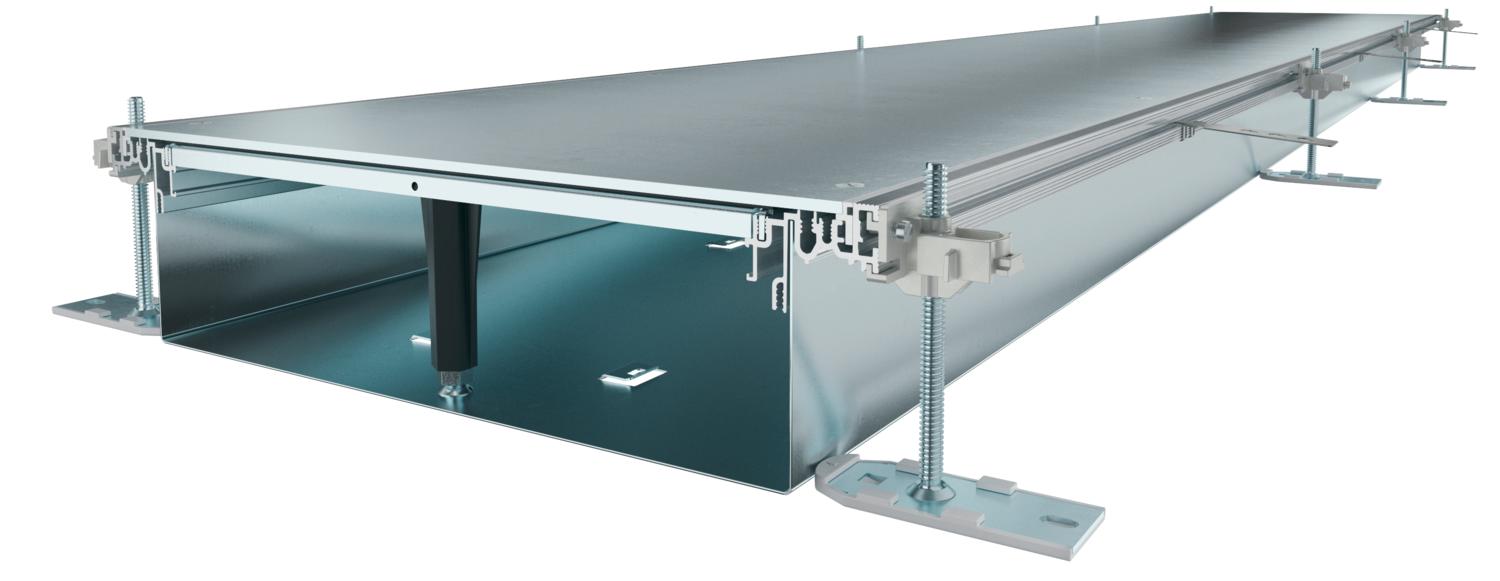

OKA-W40010050 2400 mm 400 mm 100 mm 150 mm 3 7424444
2,4 m
OKA-W50010050 2400 mm 500 mm 100 mm 150 mm 3 7424446
2,4 m
OKA-W60010050 2400 mm 600 mm 100 mm 150 mm 3 7424458
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

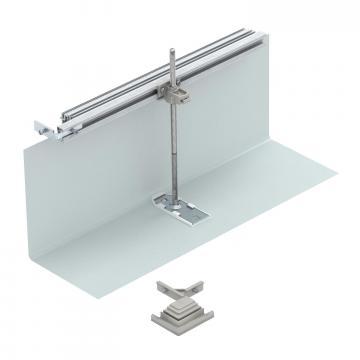

Podzespół do odgałęzienia kątowego w lewo, wysokość 40-240 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-240 mm OKA-G20040240FBL 7423960
1 Sztuka

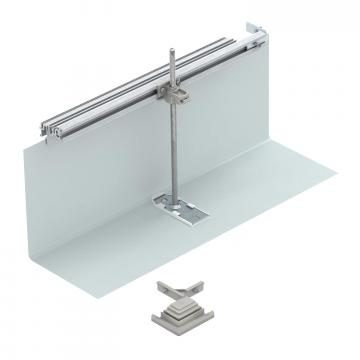

Podzespół do odgałęzienia kątowego w prawo, wysokość 40-240 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-240 mm OKA-G20040240FBR 7423980
1 Sztuka
Końcówka kanału, wysokość 40-240 mm Końcówka kanału, wysokość 40-240 mm OKA-G20040240ES 7424300
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka
Jednostka dostawna dla GES4, wysokości 100-150 mm Jednostka dostawna dla GES4, wysokości 100-150 mm OKA-W A 10050 4 7424920
1 Sztuka
Jednostka dostawna dla GES6, wysokość 100-150 mm Jednostka dostawna dla GES6, wysokość 100-150 mm OKA-W A 10050 6 7424922
1 Sztuka
Jednostka dostawna dla GES9, wysokość 100-150 mm Jednostka dostawna dla GES9, wysokość 100-150 mm OKA-W A 10050 9 7424924
1 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda Przegroda OKA2 TW 100 7401960
2,4 m
Przegroda Przegroda OKA2 TW 40 7401988
2,4 m
Przegroda Przegroda OKA2 TW 50 7401992
2,4 m
Przegroda Przegroda OKA2 TW 60 7401996
2,4 m
Przegroda Przegroda OKA2 TW 70 7402000
2,4 m
Przegroda Przegroda OKA2 TW 80 7402004
2,4 m
Przegroda Przegroda OKA2 TW 90 7402008
2,4 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
1 Sztuka
