Kanał, typ LKM 60100 2000 | 100 | 64 | | cynkowana metodą Sendzimira | Stal
morepic-1 morepic-2 video-1 video-2

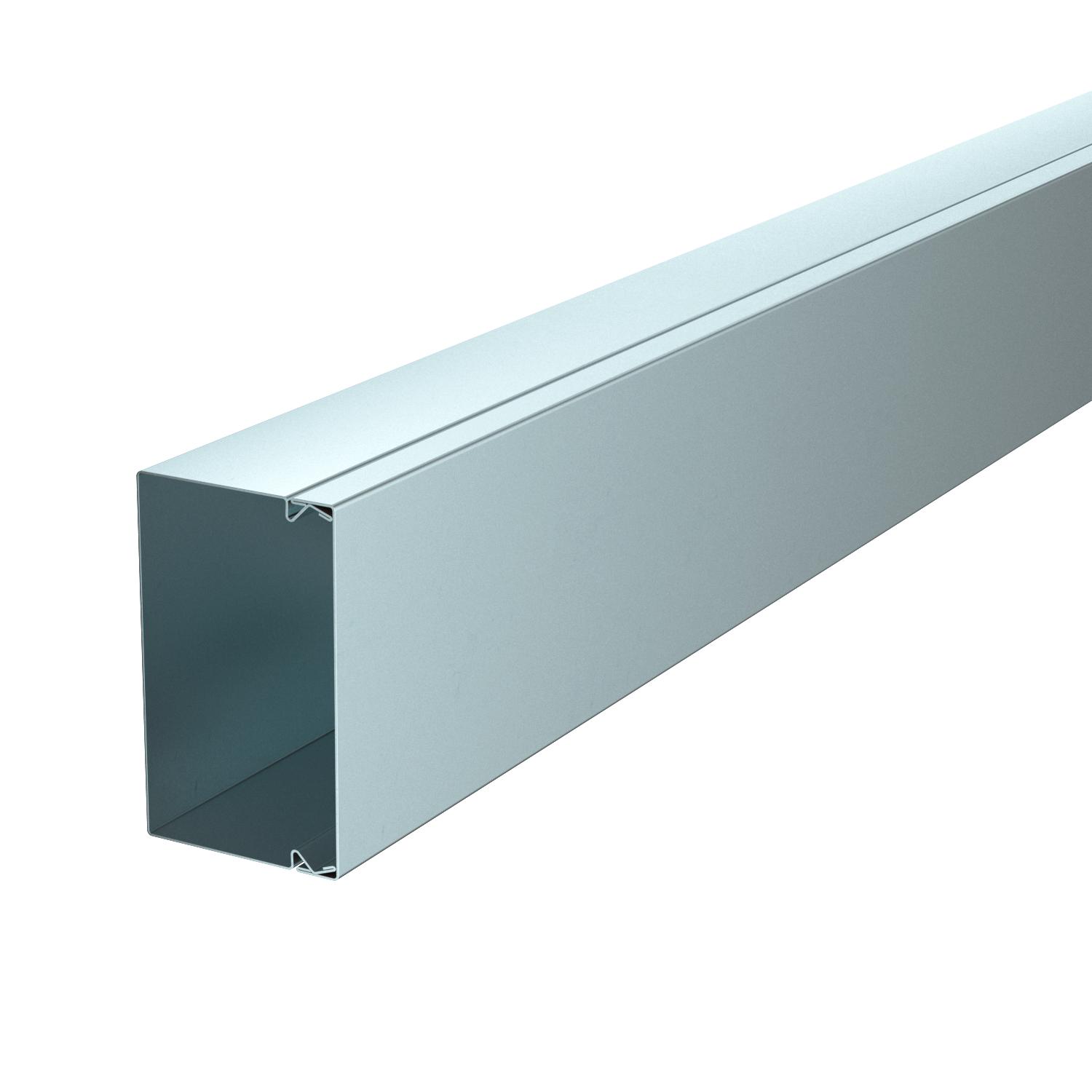

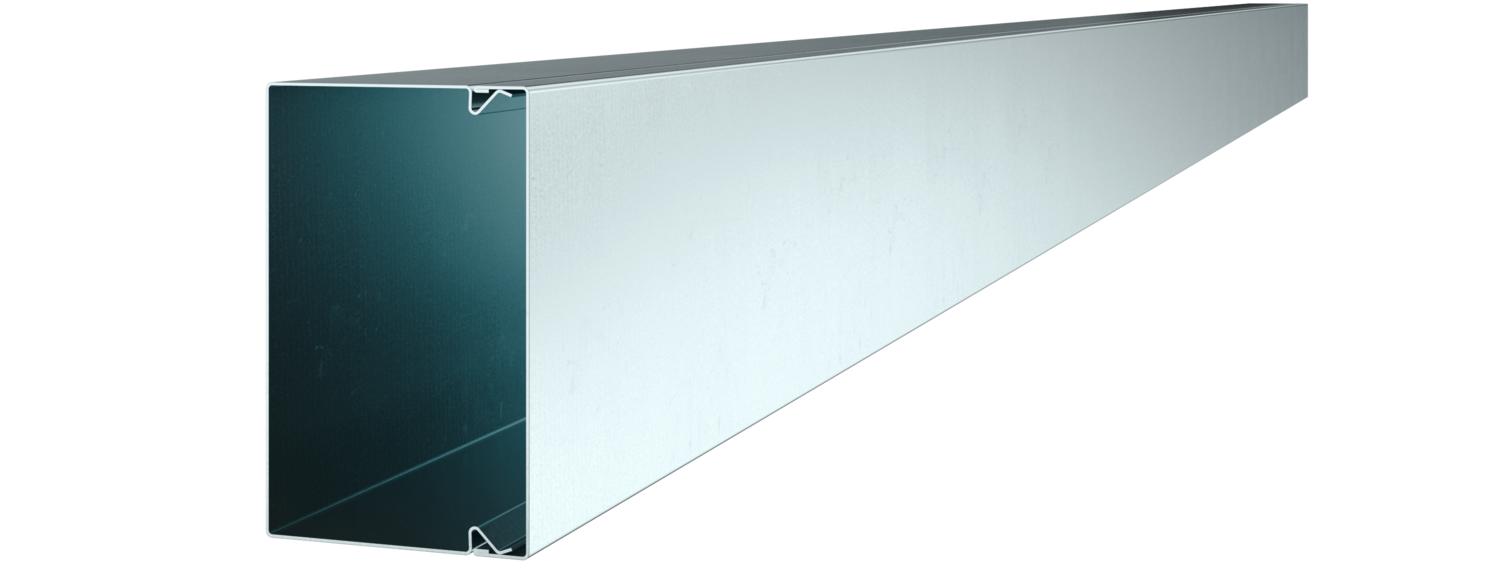

Kanał, typ LKM 60100

Nr kat. 6247113 | EAN 4012196312139

2000 mm
100 mm
64 mm
Stal
Opis produktu
Opis produktu
Pokrywa i podstawa kanału z perforacją dna. Wyrównanie potencjałów między pokrywą a podstawą jest zagwarantowane bez dodatkowych elementów. Kanał prowadzący przewody typu LKM 60100 został zbadany jako system układania kabli i przewodów z podtrzymaniem funkcji wg DIN 4102 część 12. Do stosowania tylko z kablami badanymi w systemie przeciwpożarowym!


W dnie znajduje się perforacja przeznaczona do zamocowania przegrody.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • LKM trunking, trunking depth 60 mm
  • Osadzak gazowy
Dane techniczne

Dane techniczne

Bezhalogenowy tak
Długość 2000 mm
Folia ochronna brak
Ilość wsówanych przegród 1
Klamra mocująca kable brak
Kolor cyjan
Materiał Stal
Odporność kod IK IK10
Perforacja dna z perforacją dna
Podtrzymanie funkcji tak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 5676 mm²
Rodzaj mocowania Perforacja dna
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,1786 kg CO₂e / 1 Metr
Stopień ochrony IP 30
Szerokość 100 mm
Wersja pokrywy kanałów instalacyjnych luźny
Wykończenie antybakteryjne brak

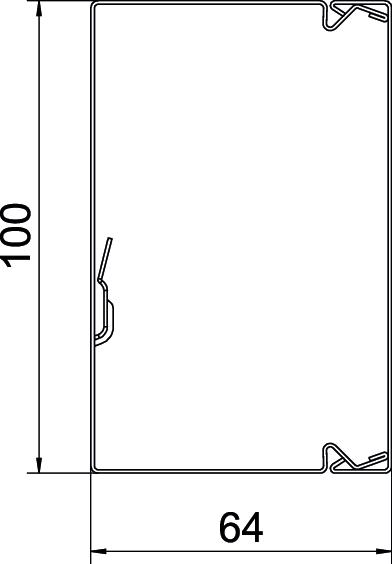

Wymiar 60x100x2000
Wysokość 64 mm
Zakres temperatur maks. 90 °C
Zakres temperatur min. -5 °C
Łącznik kanału EÜK brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Powierzchnia Materiał Nr kat. Ilość Najmniejsza sprzedawana ilość
LKM60100FS 2000 mm 100 mm 64 mm cynkowana metodą Sendzimira Stal 6247113
2 m
LKM60100RW 2000 mm 100 mm 64 mm cynkowany taśmowo / powłoka z tworzywa sztucznego Stal 6248624
2 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

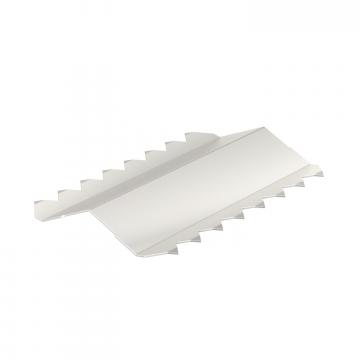

Łącznik stykowy LKM SV60 Łącznik stykowy LKM SV60 LKM SV60 6247466
10 Sztuka

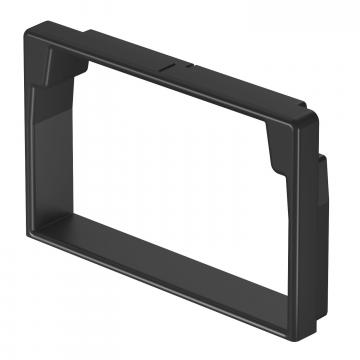

Edge protection ring KSR 60100, for LKM cable duct type 60100 Edge protection ring KSR 60100, for LKM cable duct type 60100 LKM KSR60100 6249754
5 Sztuka

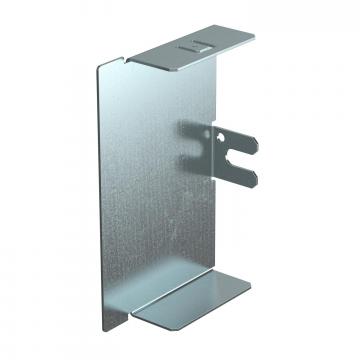

Końcówka do kanału typu LKM 60100 Końcówka do kanału typu LKM 60100 LKM E60100FS 6248306
10 Sztuka

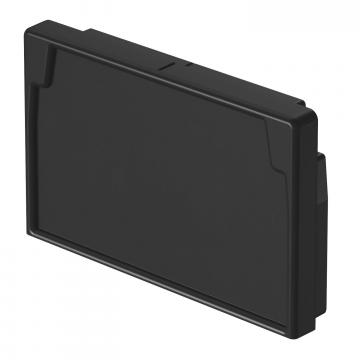

End piece, for cable trunking type LKM 60100 End piece, for cable trunking type LKM 60100 LKM EK60100 6249784
5 Sztuka

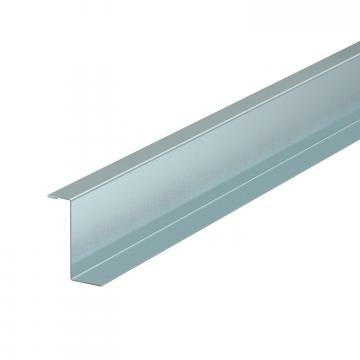

Przegroda Przegroda LKM TWS45 6249871
2 m

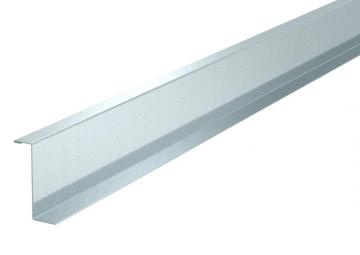

Przegroda LKM TWS55 Przegroda LKM TWS55 LKM TWS55 6249876
2 m

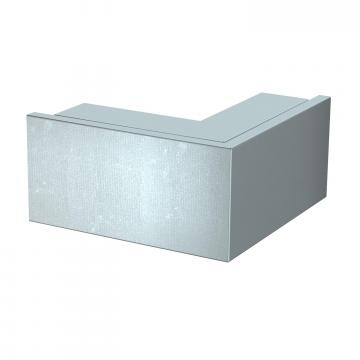

Narożnik zewnętrzny, do kanału kablowego typu LKM 60100 Narożnik zewnętrzny, do kanału kablowego typu LKM 60100 LKM A60100FS 6248063
1 Sztuka

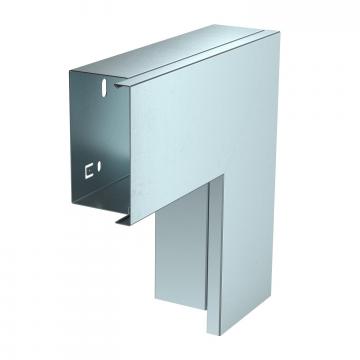

Naroże płaskie, do kanału typu LKM 60100 Naroże płaskie, do kanału typu LKM 60100 LKM F60100FS 6248004
1 Sztuka

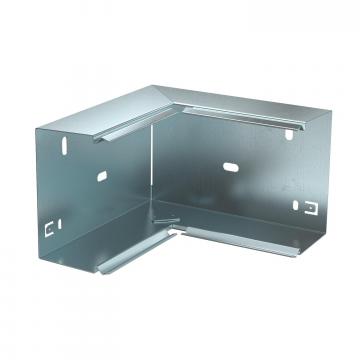

Narożne wewnętrzne, do kanału typu LKM 60100 Narożne wewnętrzne, do kanału typu LKM 60100 LKM I60100FS 6248144
1 Sztuka

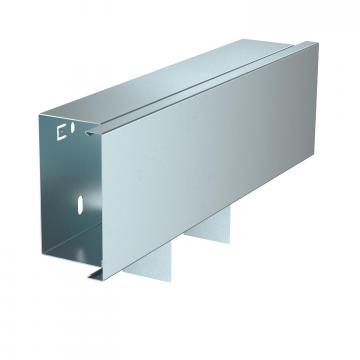

Trójnik, do kanału typu LKM 60100 Trójnik, do kanału typu LKM 60100 LKM T60100FS 6248209
1 Sztuka

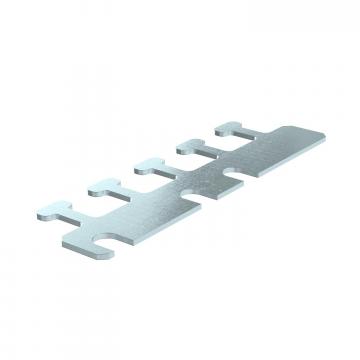

Uchwyt przewodu LKM, szerokość kanału 100 Uchwyt przewodu LKM, szerokość kanału 100 LKM Z100 6249922
10 Sztuka

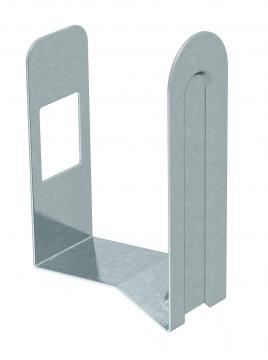

Klamra kanału LKM, szerokość kanału 100 Klamra kanału LKM, szerokość kanału 100 LKM K80 6249884
20 Sztuka

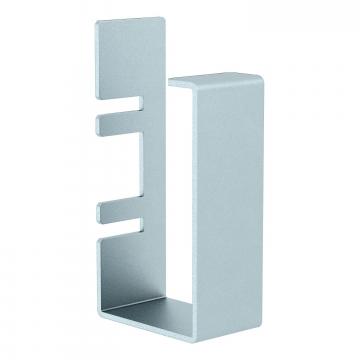

Zacisk kanału LKM do podtrzymania funkcji E30 - E90 Zacisk kanału LKM do podtrzymania funkcji E30 - E90 LKM KF60100 6249881
10 Sztuka
