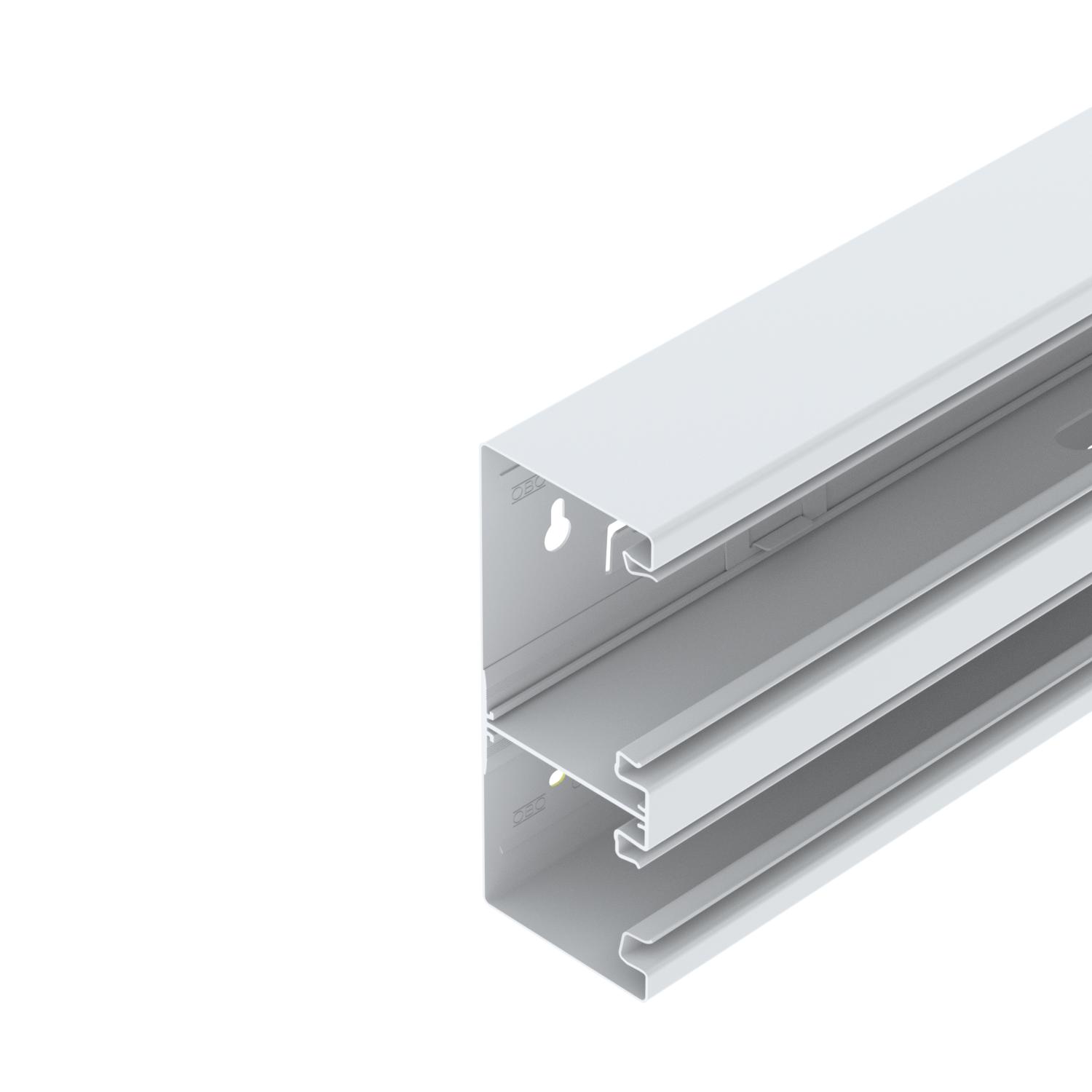

Kanał podparapetowy, typ GS-D70170
Nr kat. 6278200 | EAN 4012195664666
- Opis produktu
-

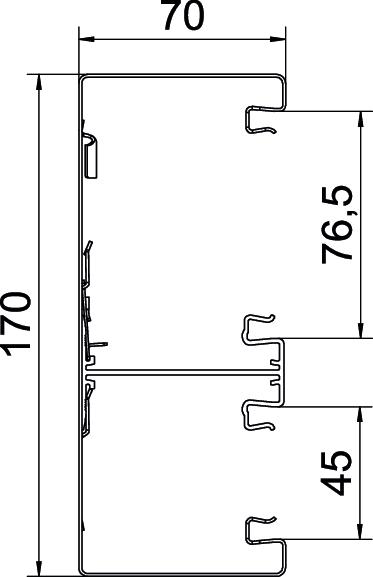

Opis produktuKanał podparapetowy GS do montażu bezpośrednio na ścianie lub na wspornikach montażowych. Kanał podparapetowy GS jest wyposażony w języczki samostykowe do mocowania przegrody z blachy stalowej. Wyrównanie potencjałów między podstawami kanałów jest zapewnione dzięki złączce. Opatentowana, samostykowa pokrywa kanału gwarantuje zabezpieczenie i wyrównanie potencjałów między podstawą a pokrywą. Otwór systemowy wynosi 76,5 mm. Do prowadzenia kabli służy druga komora z otworem systemowym 45 mm. Montaż osprzętu Modul 45 nie jest możliwy w tym miejscu. Pokrywę należy zamawiać osobno.
Podstawy i pokrywy kanału mogą zostać wykonane w większych długościach (do 3000 mm) oraz w innych kolorach RAL. Powierzchnie widoczne polakierowanych kanałów podparapetowych są zafoliowane.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak Długość 2000 mm Folia ochronna tak Ilość pokryw 2 Ilość wsówanych przegród 1 Klamra mocująca kable brak Kolor czysta biel; RAL 9010 Materiał Stal Odporność kod IK IK10 Perforacja dna z perforacją dna Perforacja montażowa w dnie tak Prostokątny kształt tak Przekrój poprzeczny 9645 mm² Rodzaj montażu pokryw Położenie wewnętrzne Ślad węglowy CO₂ (GWP) od kołyski po bramę 19,9725 kg CO₂e / 1 Metr Stopień ochrony IP 30 Symetryczne brak Szerokość 170 mm Szerokość pokrywy 76,5 mm Szerokość pokrywy 2 45 mm W zestawie pokrywa brak Wersja z tylnym panelem (strona wewnętrzna) z ryglami blokującymi Wykończenie antybakteryjne brak Wymiar 70x170x2000 Wysokość 70 mm Zakres temperatur maks. 60 °C Zakres temperatur min. -25 °C Łącznik kanału EÜK brak - Wszystkie typy
-
Akcesoria systemowe
- Do pobrania
-
Karta danych technicznych GS-D70170RW / 6278200 , 0.19MB , pdfDeklaracja zgodności UE GS-D70170RW / 6278200 , 0.13MB , pdfBrytyjska Deklaracja Zgodności GS-D70170RW / 6278200 , 0.14MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE Rapid 80 system kanałów podparapetowych z blachy stalowej , 0.11MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
Złączka GS-KUP70
Puszka instalacyjna 7GD6, pojedyncza
Accessory mounting box 71GD7-2, double
Odciążenie ciągu
Pokrywa kanału z blachy stalowej
Pokrywa kanału z blachy stalowej, otwór systemowy 50 mm
Uchwyt zaczepowy

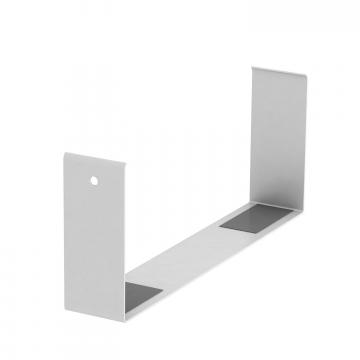

Pokrywa styku, Wysokość kanału 70 mm

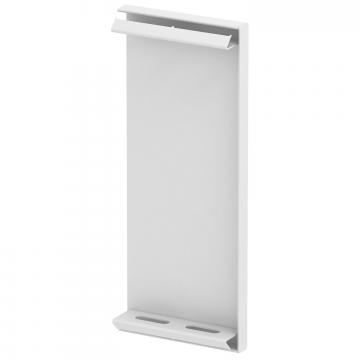

Końcówka, do kanału podparapetowego Rapid 80 typ GS-S70170
Przegroda GS-TW70

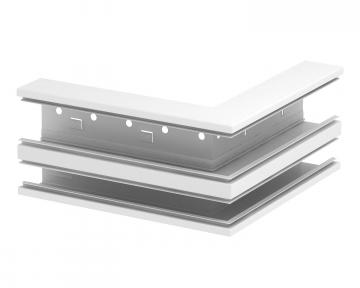

Naroże zewnętrzne, Wysokość kanału 70 mm
Pokrywa naroża zewnętrznego z blachy stalowej, otwór systemowy 80 mm
Pokrywa naroża zewnętrznego z blachy stalowej, otwór systemowy 50 mm

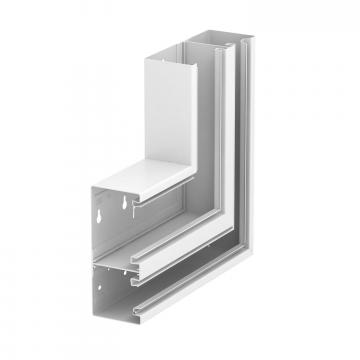

Naroże płaskie, wznoszące, Wysokość kanału 70 mm

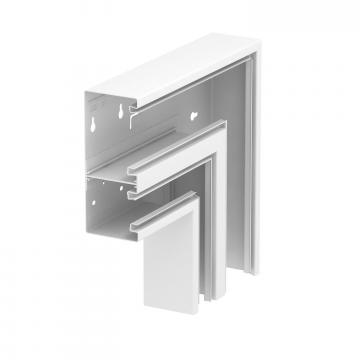

Naroże płaskie, opadające, Wysokość kanału 70 mm
Pokrywa naroża płaskiego z blachy stalowej, otwór systemowy 80 mm
Pokrywa naroża płaskiego z blachy stalowej, otwór systemowy 50 mm

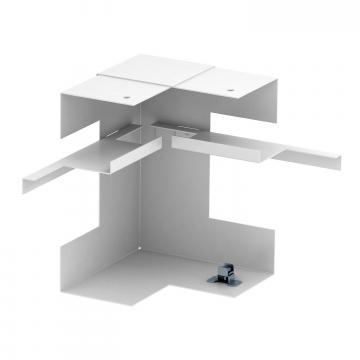

Naroże wewnętrzne, Wysokość kanału 70 mm

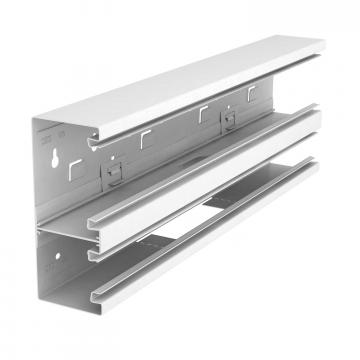

Trójnik, Wysokość kanału 70 mm
