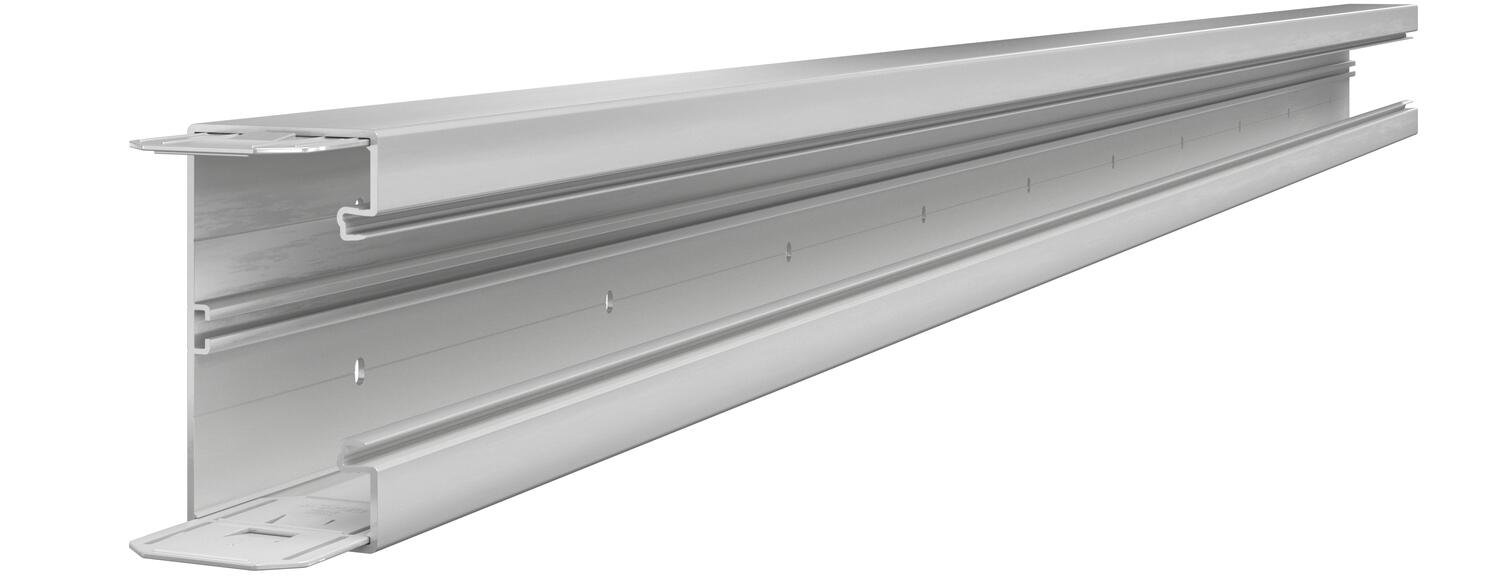

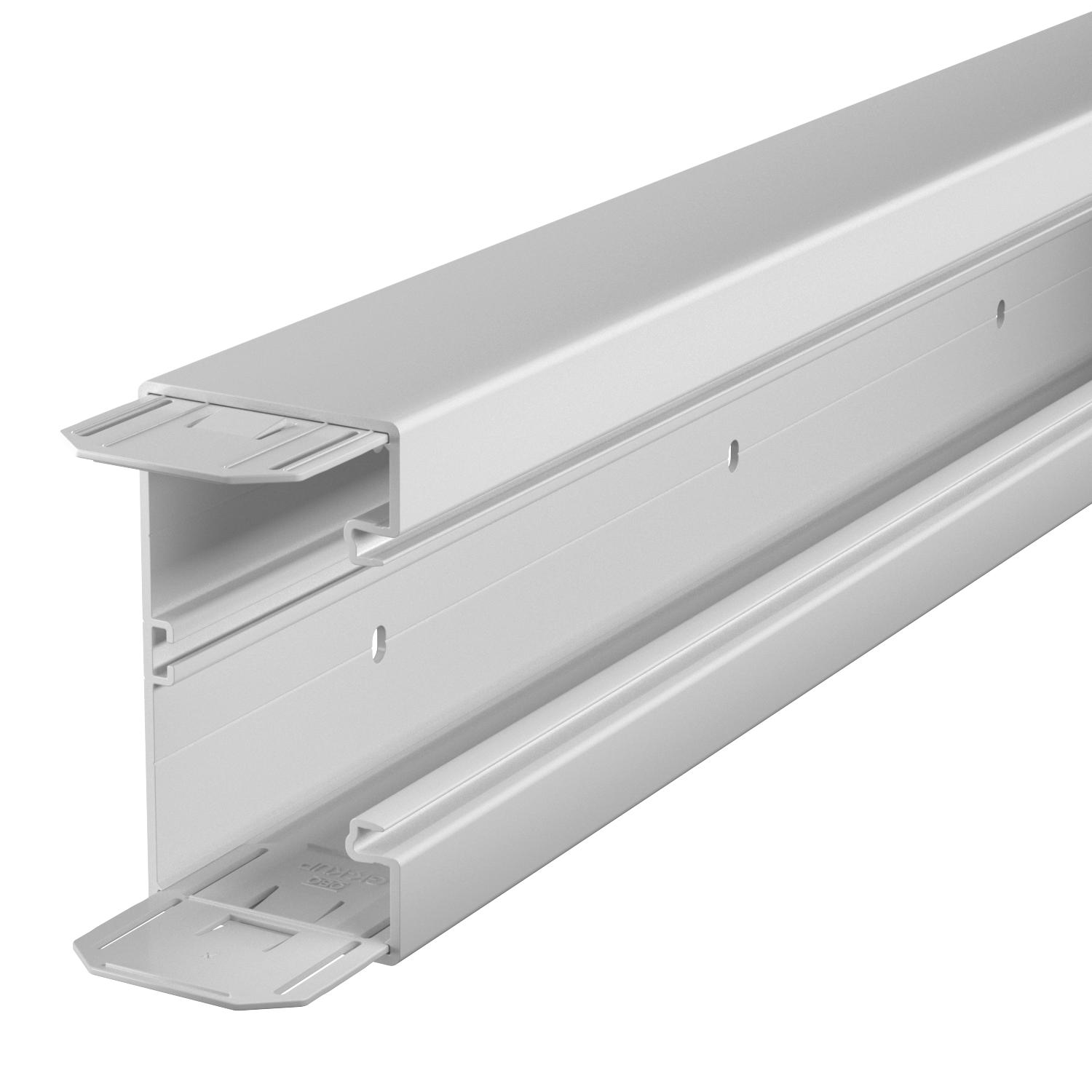

Kanał podparapetowy Rapid 80, szerokość kanału 130, wysokość kanału 70
Nr kat. 6274502 | EAN 4012195656753
- Opis produktu
-
Opis produktuKanał podparapetowy GK z bezołowiowego polichlorku winylu jest przeznaczony do montażu bezpośrednio na ścianie lub na wsporniku ściennym. Mocuje się go dzięki perforacji w dnie kanału. Kanał podparapetowy GK jest wyposażony w prowadnicę do mocowania przegrody z tworzywa sztucznego. W puszkach instalacyjnych serii 71GD... można zamontować standardowy osprzęt elektroinstalacyjny z pierścieniem lub pałąkiem nośnym oraz Modul 45. Otwór systemowy wynosi 76,5 mm. Na każdą długość kanału przypada jednostronnie zamontowana para złączek. Pokrywę należy zamawiać osobno.
Pokrywę należy zamawiać osobno.
-
- Dane techniczne
-
Dane techniczne

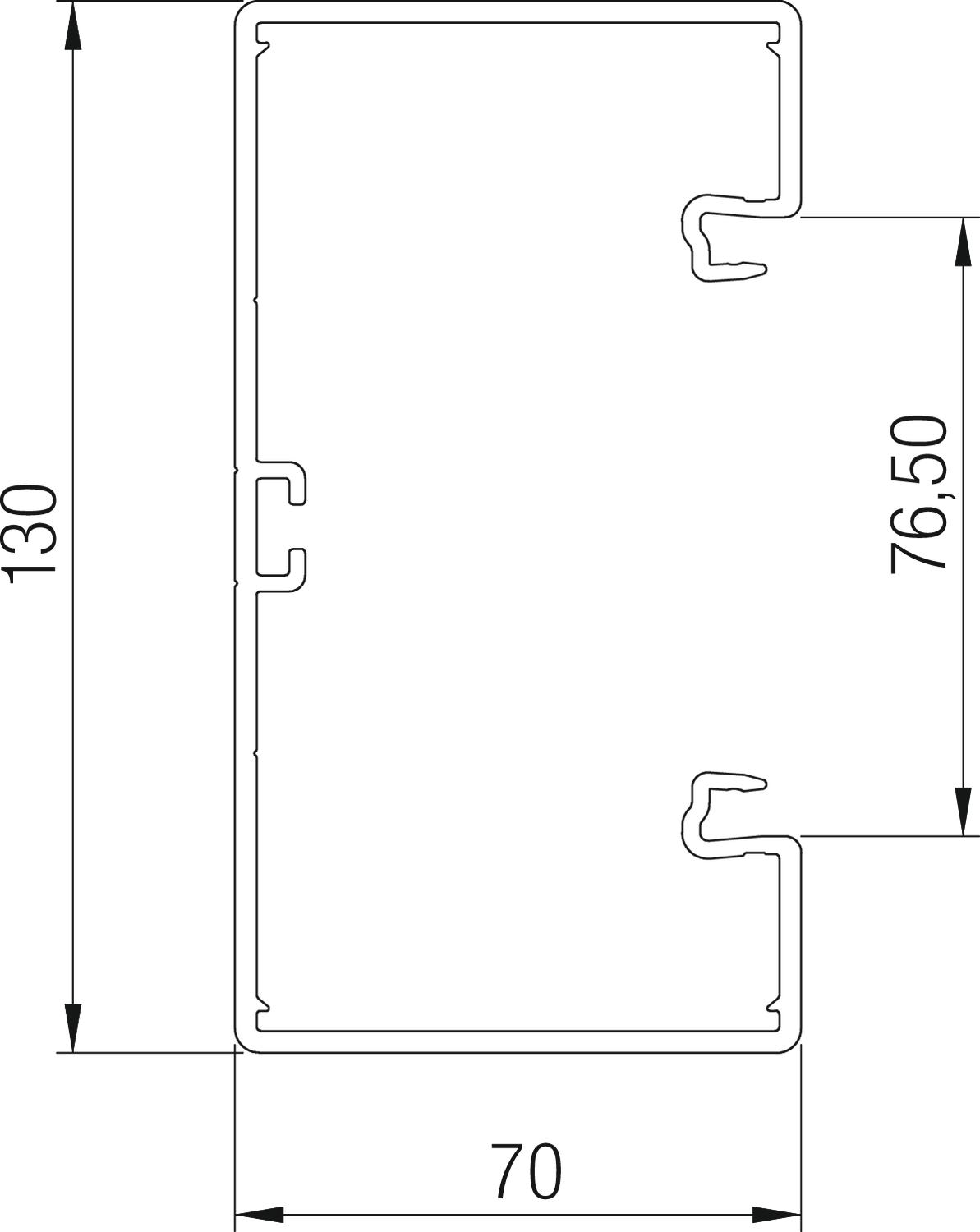

Bezhalogenowy brak Długość 2000 mm Folia ochronna tak Ilość pokryw 1 Ilość wsówanych przegród 1 Klamra mocująca kable brak Kolor jasnoszary; RAL 7035 Materiał Polichlorek winylu Odporność kod IK IK08 Perforacja dna z perforacją dna Perforacja montażowa w dnie tak Prostokątny kształt tak Przekrój poprzeczny 7600 mm² Rodzaj montażu pokryw Położenie wewnętrzne Ślad węglowy CO₂ (GWP) od kołyski po bramę 2,5744 kg CO₂e / 1 Metr Stopień ochrony IP 30 Symetryczne tak Szerokość 130 mm Szerokość pokrywy 76,5 mm W zestawie pokrywa brak Wersja z tylnym panelem (strona wewnętrzna) Szyna ciągła profil C Wykończenie antybakteryjne brak Wymiar 70x130x2000 Wysokość 70 mm Zakres temperatur maks. 60 °C Zakres temperatur min. -15 °C Łącznik kanału EÜK tak - Wszystkie typy
-
Akcesoria systemowe
- Do pobrania
-
Karta danych technicznych GK-70130LGR / 6274502 , 0.22MB , pdfDeklaracja zgodności UE GK-70130LGR / 6274502 , 0.13MB , pdfBrytyjska Deklaracja Zgodności GK-70130LGR / 6274502 , 0.14MB , pdfREACH Deklaracja zgodności GK-70130LGR / 6274502 , 0.12MB , pdfRoHS Deklaracja zgodności GK-70130LGR / 6274502 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE Rapid 80 system kanałów podparapetowych z tworzyw sztucznych , 0.11MB , pdfPomoc przy doborze Przegląd kanałów podparapetowych Rapid 80, PVC , 0.07MB , pdfKarta charakterystyki Dane materiałowe PCW , 0.02MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
Puszka instalacyjna 7GD6, pojedyncza
Accessory mounting box 71GD7-2, double
Odciążenie ciągu
Pokrywa kanału z tworzywa sztucznego, gładka

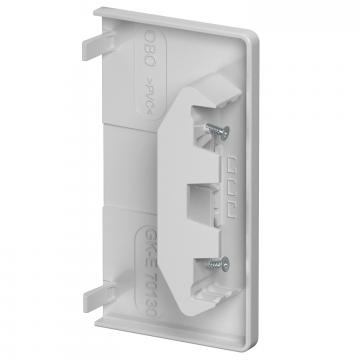

Końcówka, do kanału podparapetowego Rapid 80 typ GK-70130
Przegroda GK-TW70

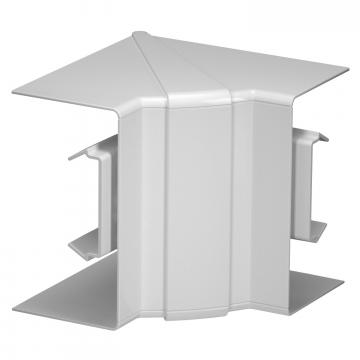

Naroże wewnętrzne, ruchome

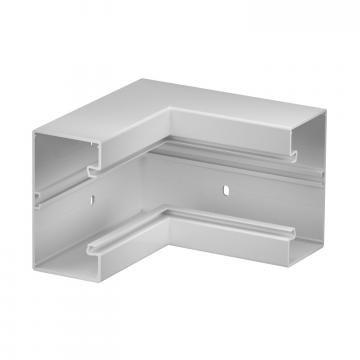

Naroże wewnętrzne, do kanału podparapetowego Rapid 80 typ GK-70130

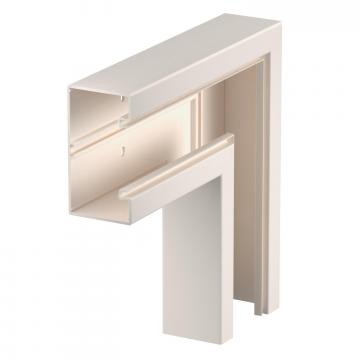

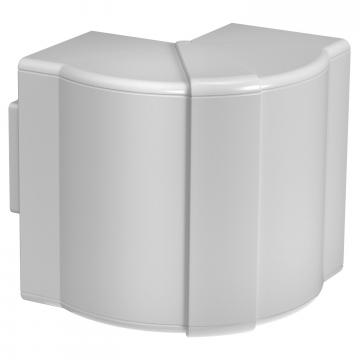

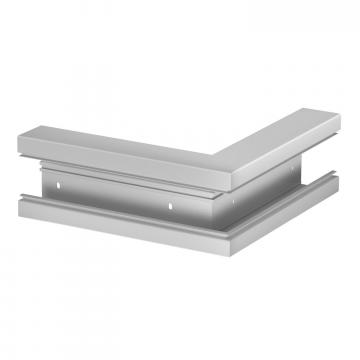

Naroże zewnętrzne, ruchome
Naroże zewnętrzne, do kanału podparapetowego Rapid 80 typ GK-70130
Pokrywa naroża zewnętrznego z tworzywa sztucznego, gładka
Naroże płaskie, do kanału podparapetowego Rapid 80 typ GK-70130
Pokrywa naroża płaskiego z tworzywa sztucznego, gładka

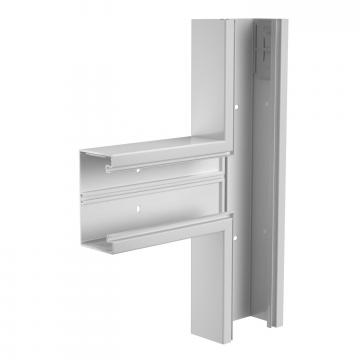

Trójnik
