Kanał dla GESR9, wysokość 40-140 mm 2400 | 600 | 40 | 140 | 6
morepic-1 morepic-2

Kanał dla GESR9, wysokość 40-140 mm

Nr kat. 7424246 | EAN 4012195243755

7424246 / OKA-G60040140DR9
2400 mm
600 mm
40 mm
140 mm
6
Opis produktu
Opis produktu

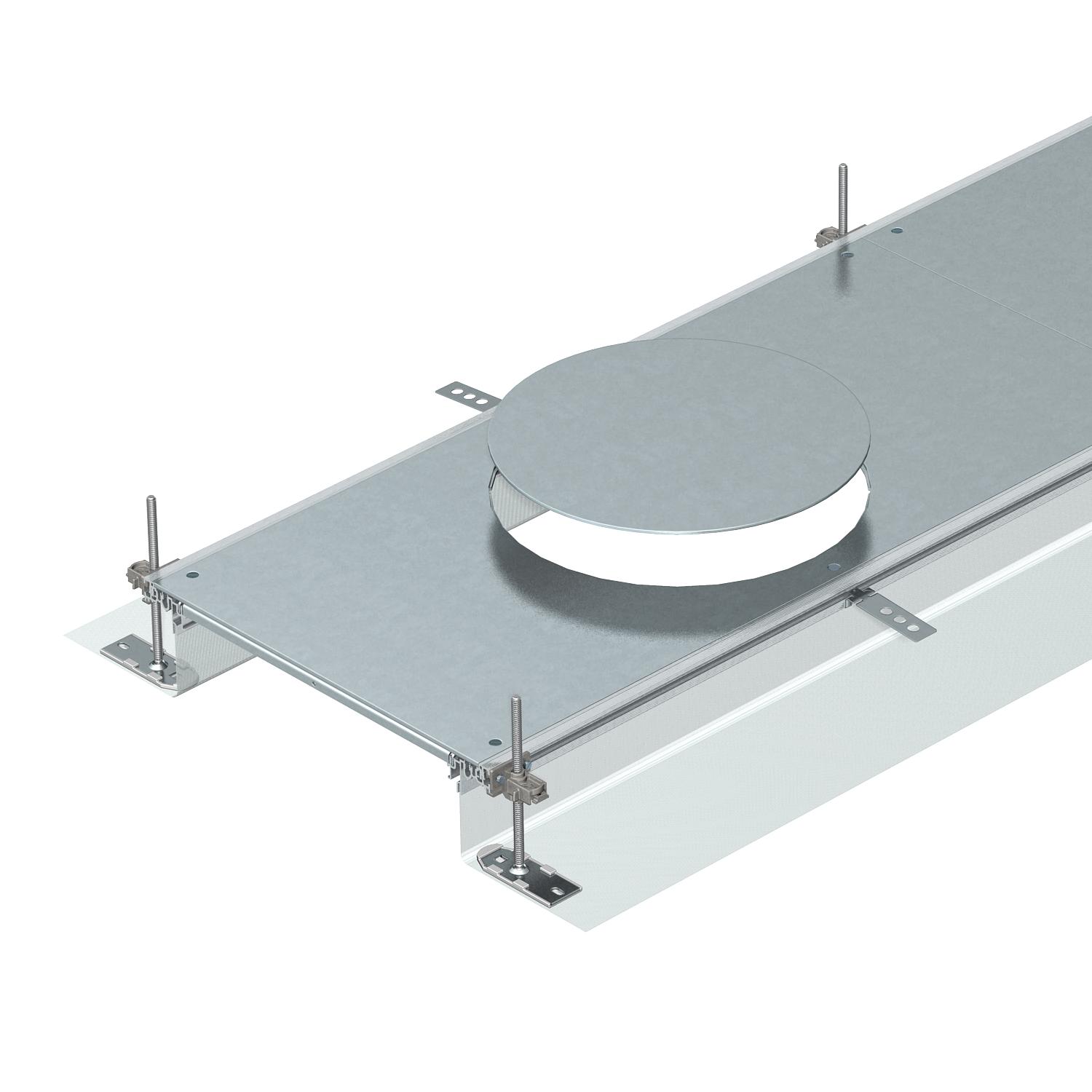

Gotowa do montażu jednostka kanału z 3 lub 6 pokrywami montażowymi do prowadzenia przewodów i do montażu kasety zasilającej wielk. znam. R9 składająca się z z dwóch elastycznych profili bocznych z metalowej siatki, profili nakładanych wykładziny podłogowej 4 mm i pokrywy kanału z zaślepionym otworem montażowym. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i 3 wsporniki stykowe pokrywy dla szerokości znamionowych kanałów 400 i 6 dla szerokości znamionowych kanałów 500 i 600. Konieczne elementy niwelujące (należy przestrzegać wysokości regulacji) do wspornika pokrywy 400, 500 i 600 nie wchodzą w zakres dostawy i należy je zamawiać osobno. Pokrywy kanału są przykręcone śrubami.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Ilość przewidzianych jednostek montażowych 6
Materiał Stal
Minimalna wysokość wylewki 40
Możliwość montażu uszczelki tak
Możliwość odłączenia tak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 6
Otwór montażowy do puszki instalacyjnej
Otwór montażowy okrągła
Otwór montażowy na puszkę napodłogową brak
Pokrywa otworu montażowego tak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Płyta podłogowa brak
Szerokość 600 mm
Wielkość znamionowa puszek instalacyjnych R9

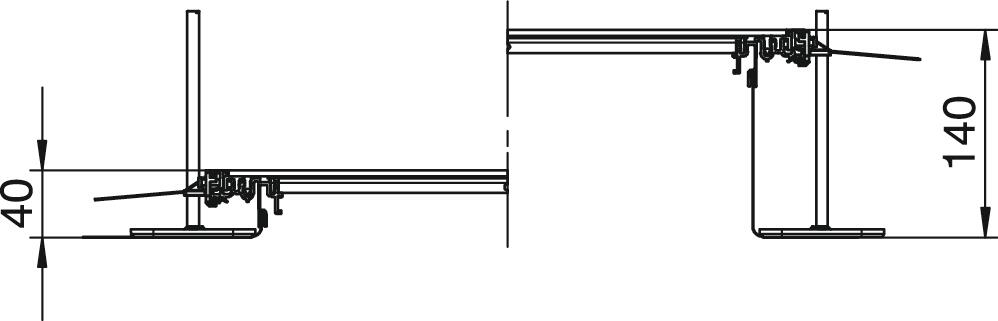

Wymiar 2400x600x140
Wysokość kanału maks. 140 mm
Wysokość kanału min. 40 mm
Z otworem przyłączeniowym tak
Z przegrodą brak
Z występem tak
Zakres regulacji maks. 140 mm
Zakres regulacji min. 40 mm
Zamocowanie pokrywy zatrzaskowe brak
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-G60040140DR9 2400 mm 600 mm 40 mm 140 mm 6 7424246
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm OKA-G60040150FBL 7423958
1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm OKA-G60040150FBR 7423978
1 Sztuka
Końcówka kanału, wysokość 40-150 mm Końcówka kanału, wysokość 40-150 mm OKA-G60040150ES 7424288
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm NE DSU2 4030 7424840
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm NE DSU2 6050 7424842
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm NE DSU2 10075 7424844
3 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
Przegroda 135 FS Przegroda 135 FS TSG 135 FS 6062132
3 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
1 Sztuka
