Kanał dla GES4, wysokość 40-240 mm 2400 | 300 | 40 | 240 | 3

Kanał dla GES4, wysokość 40-240 mm

Nr kat. 7424140 | EAN 4012195243519

Nr kat. / Typ

Długość	2400 mm

Szerokość

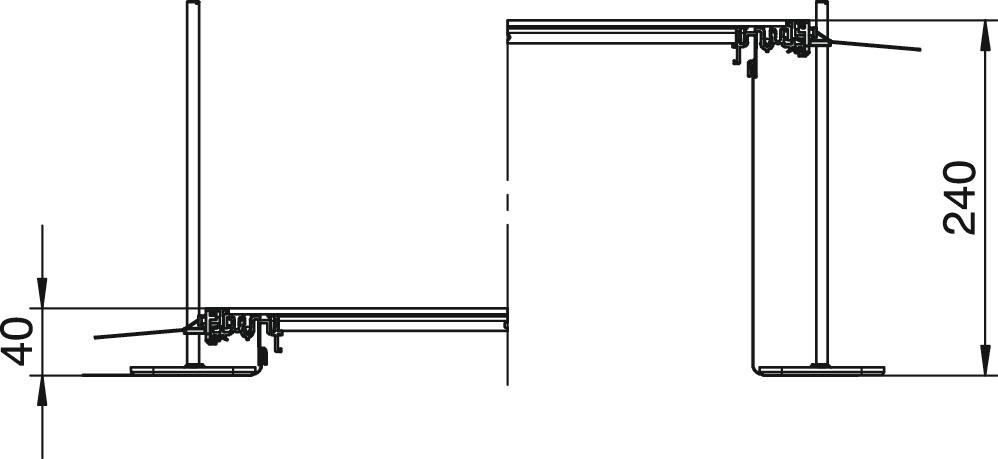

Wysokość kanału min.	40 mm

Wysokość kanału maks.	240 mm

Osłony	3

Opis produktu

Opis produktu

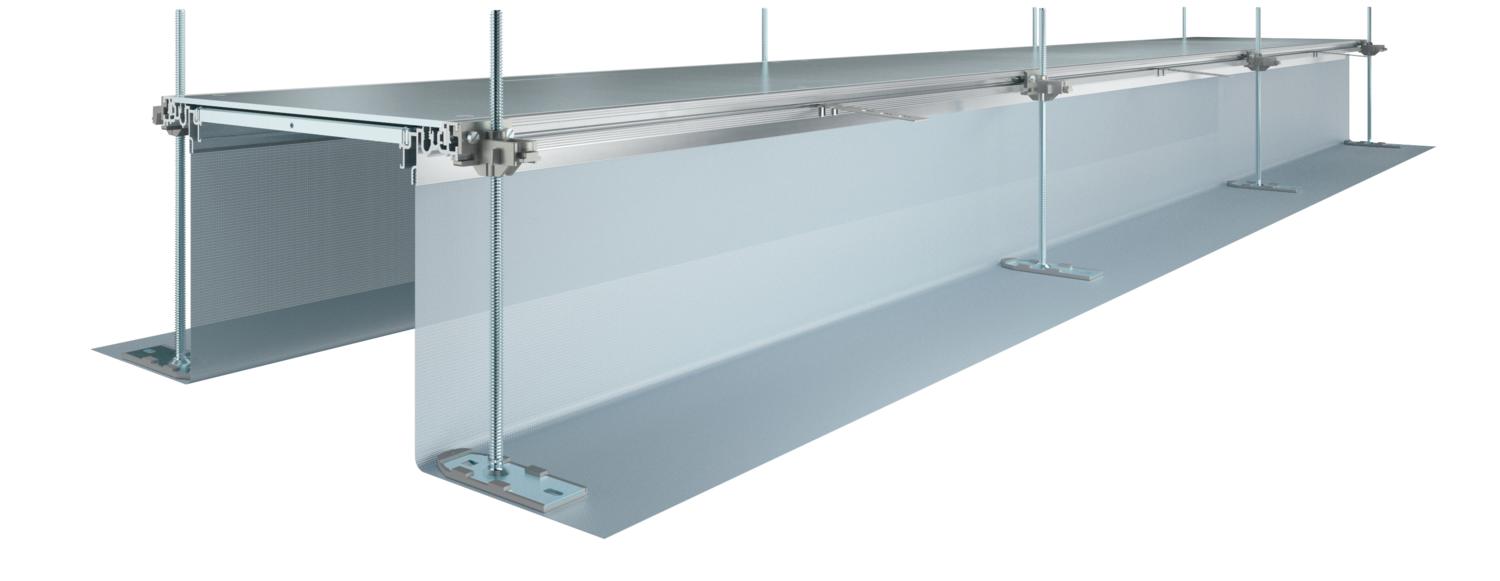

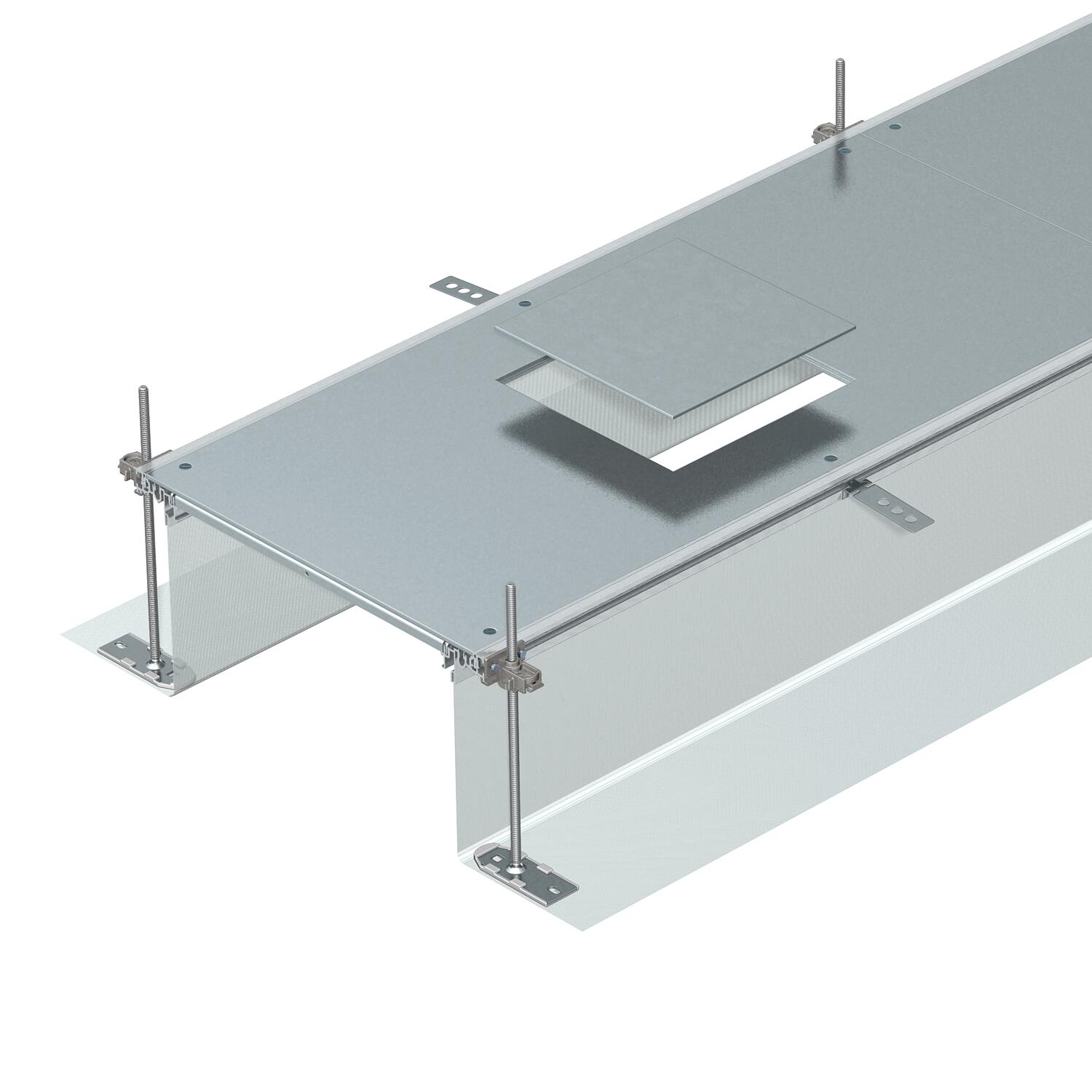

Gotowa do montażu jednostka kanału do prowadzenia przewodów z 3 lub 6 pokrywami, do montażu kasety zasilającej rozm. znam. 4, składająca się z dwóch elastycznych profili bocznych z metalowej siatki, profili nakładanych wykładziny podłogowej o grubości 4 mm. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i 3 uszczelki stykowe pokrywy (dla szerokości znamionowych kanałów 200 i 300) lub 3 wsporniki stykowe pokrywy dla szerokości znamionowej kanału 400 i 6 dla szerokości znamionowych kanałów 500 i 600. Konieczne elementy niwelujące (należy przestrzegać wysokości regulacji) do wspornika pokrywy 400, 500 i 600 nie wchodzą w zakres dostawy, i należy je zamawiać osobno. Pokrywa kanału do szerokości znamionowej 400 jest przykręcona śrubami.

Dane techniczne

Wymiary

Długość	2400 mm
Grubość materiału pokrywy	4
Ilość przewidzianych jednostek montażowych	3
Materiał	Stal
Minimalna wysokość wylewki	40
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do szczeliny dylatacyjnej	brak
Osłony	3
Otwór montażowy	kwadratowa
Otwór montażowy	do puszki instalacyjnej
Otwór montażowy na puszkę napodłogową	brak
Pokrywa otworu montażowego	tak
Pokrywa zdejmowana	tak

Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	brak
Szerokość	300 mm
Wielkość znamionowa puszek instalacyjnych	4
Wymiar	2400x300x240
Wysokość kanału maks.	240 mm
Wysokość kanału min.	40 mm
Z otworem przyłączeniowym	tak
Z przegrodą	brak
Z występem	tak
Zakres regulacji maks.	240 mm
Zakres regulacji min.	40 mm
Zamocowanie pokrywy zatrzaskowe	brak
Z wyrównaniem potencjałów	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Osłony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
OKA-G30040240D4	2400 mm	300 mm	40 mm	240 mm	3	7424140	m	2,4 m
OKA-G40040240D4	2400 mm	400 mm	40 mm	240 mm	3	7424142	m	2,4 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-240 mm	OKA-G30040240FBL	7423962	Sztuka	1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-240 mm	OKA-G30040240FBR	7423982	Sztuka	1 Sztuka
Końcówka kanału, wysokość 40-240 mm	OKA-G30040240ES	7424302	Sztuka	1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik	OKA FB2 TX	7424821	Sztuka	1 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm	NE DSU2 6050	7424842	Sztuka	3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm	NE DSU2 10075	7424844	Sztuka	3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 170-245 mm	NE DSU2 17075	7424846	Sztuka	3 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
Przegroda 110 FS	TSG 110 FS	6062122	m	3 m
Przegroda 135 FS	TSG 135 FS	6062132	m	3 m
Przyssawka, 300 N	WZ 1029	7408634	Sztuka	1 Sztuka
