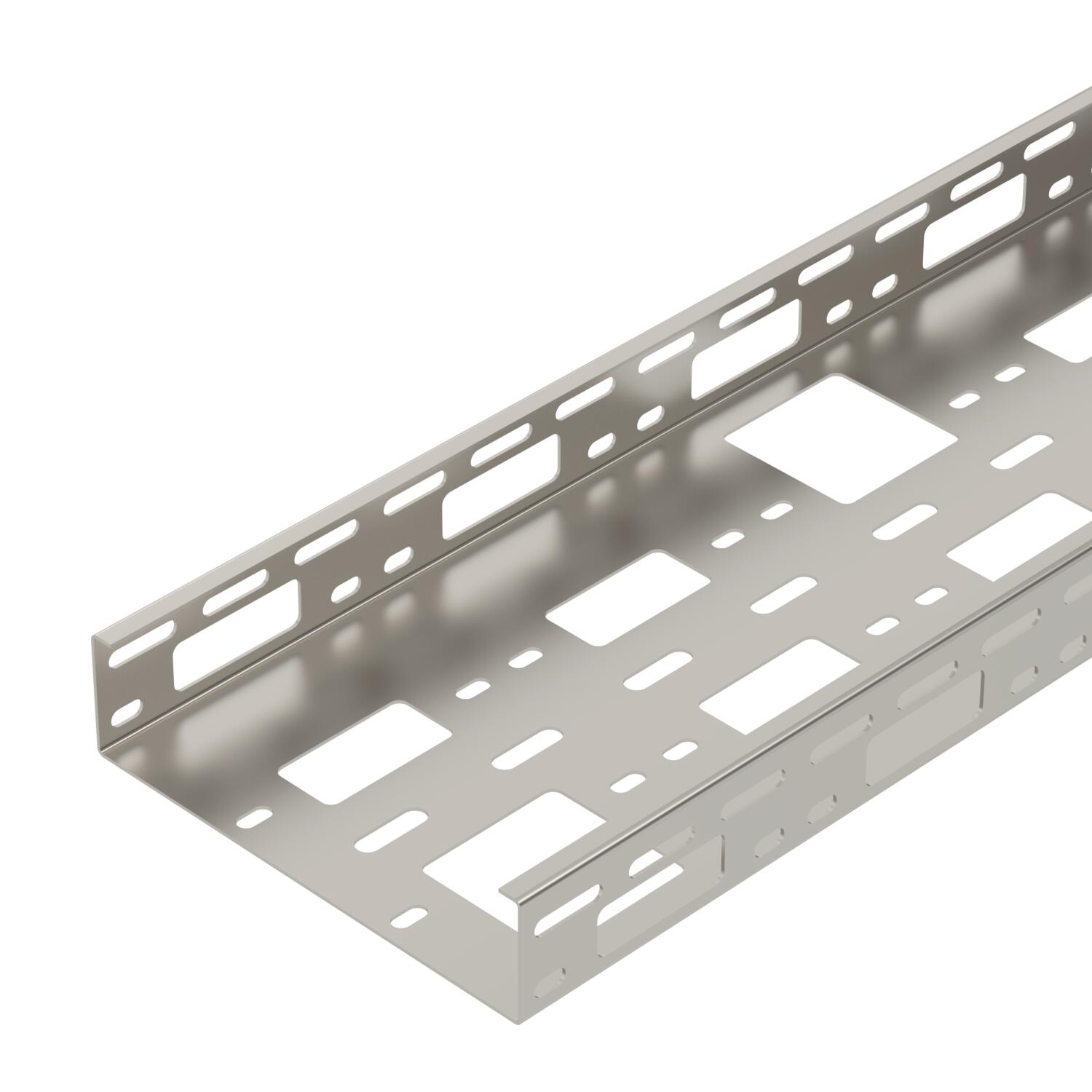

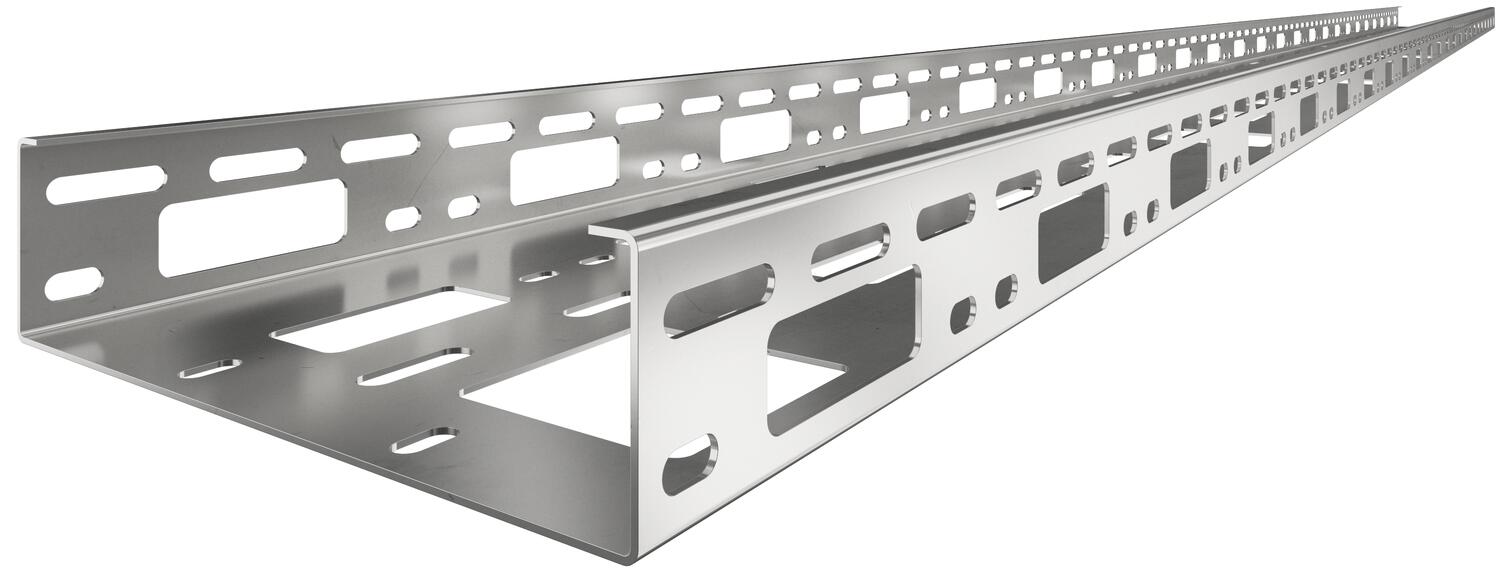

Kanał AZ 200 A2
Nr kat. 6075355 | EAN 4012195811206
- Opis produktu
-
Opis produktuMały kanał AZ o wysokości bocznej 50 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-

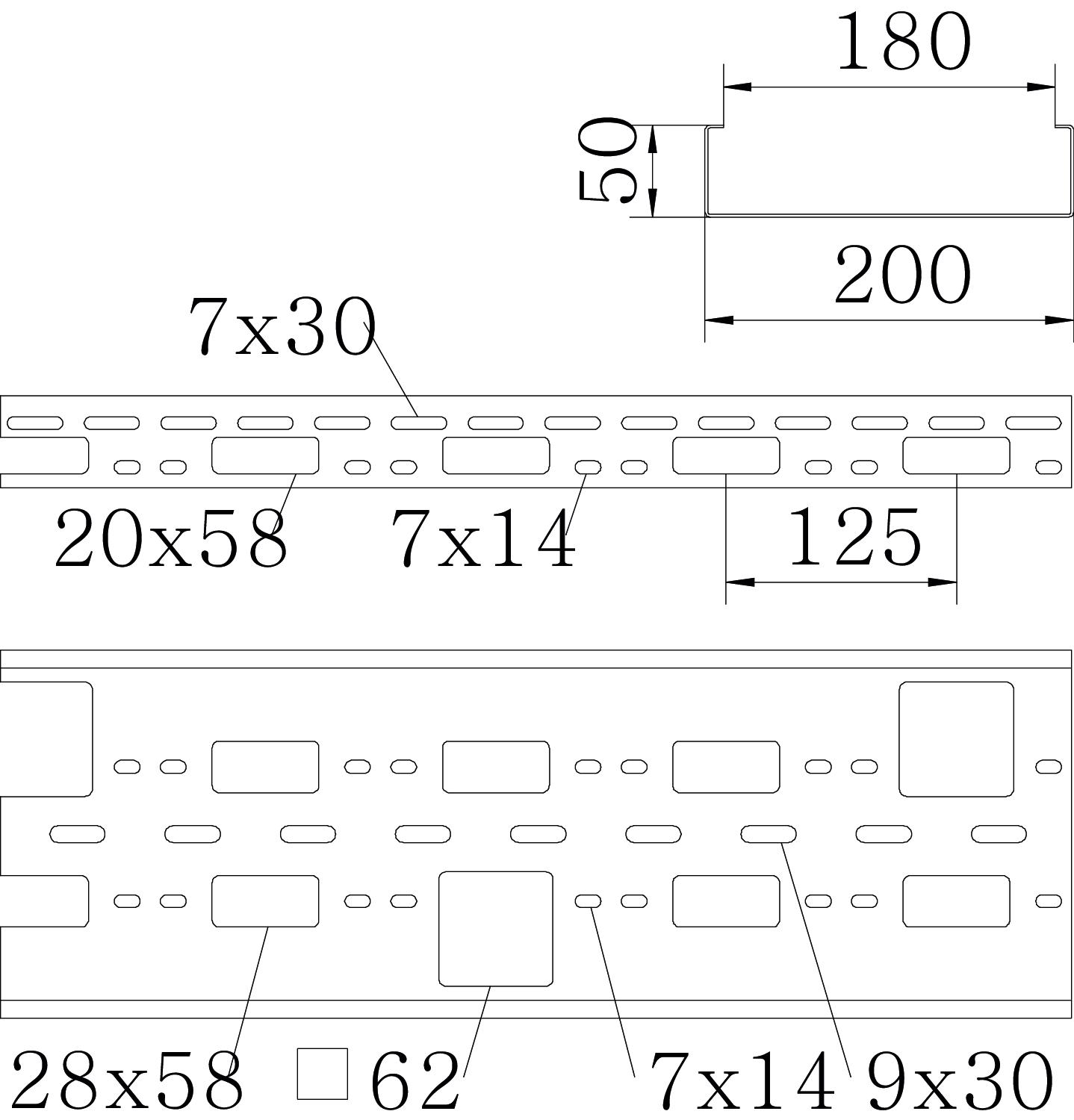

Wymiary
Długość 3000 mm Grubość blachy 1,5 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 100 cm² Przekrój poprzeczny 10000 mm² Rozstaw podpór 1,0 m 2,5 kN/m Rozstaw podpór 1,5 m 1,9 kN/m Rozstaw podpór 2,0 m 1,3 kN/m Rozstaw podpór 2,5 m 0,8 kN/m Rozstaw podpór 3,0 m 0,3 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 17,911 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 200 mm Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 50x200x1,5 Wymiar 50x200x3000 Wymiar B 200 mm Wysokość 50 mm Dane techniczne
Wykres obciążenia kanału AZ
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy A2
VF AZK A2 6066569 10 Sztuka
Pierścień ochronny kabla 915 PE
KSR-915 PE 6066704 25 Sztuka
Pierścień ochronny kabla 910 PE
KSR-910 PE 6066712 25 Sztuka
Pokrywa z ryglem obrotowym A2
AZDMD 200 A2 6080895 3 m - Do pobrania
-
