Kanał AZ 150 FS 3000 | 150 | 1,5 | brak
morepic-1 morepic-2 video-1

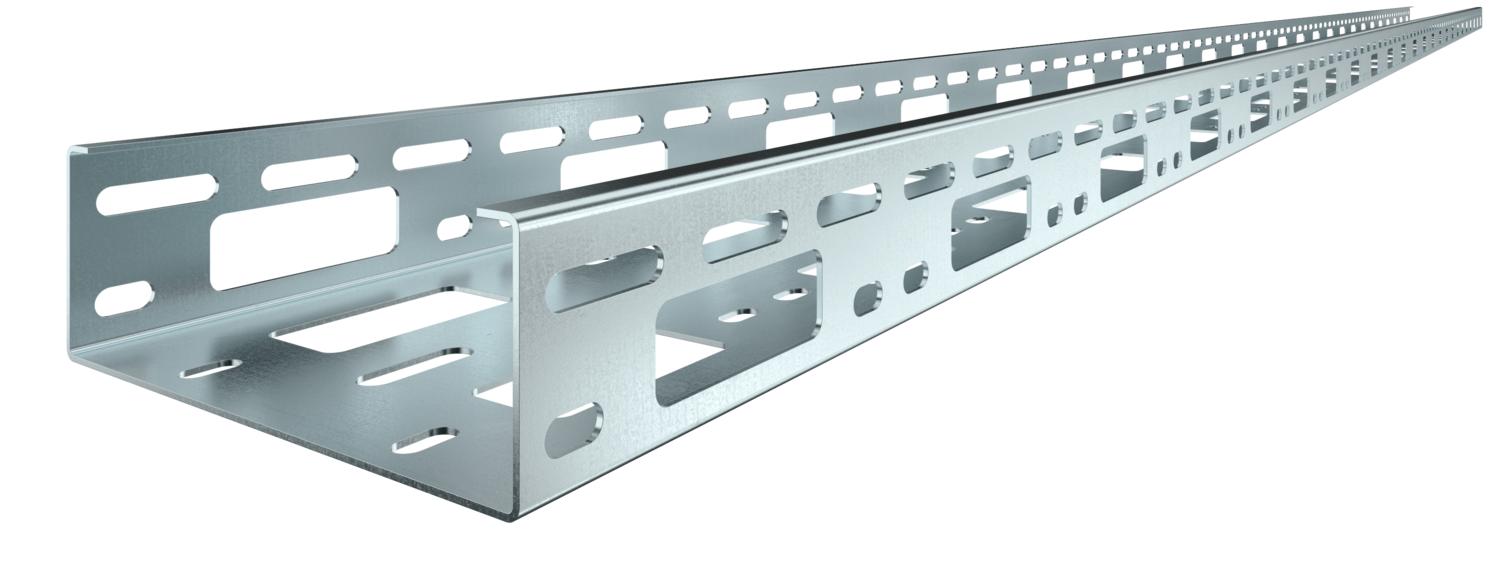

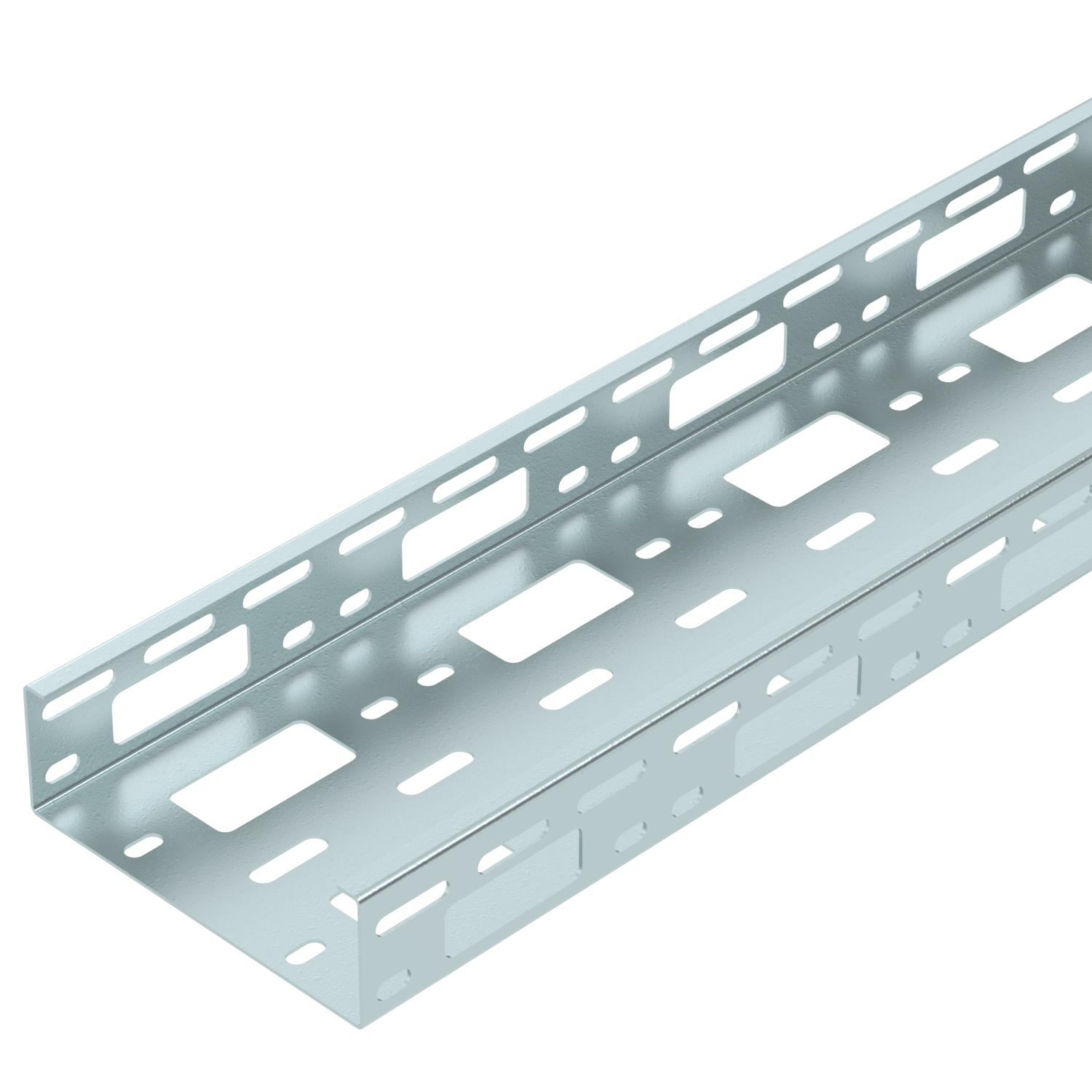

Kanał AZ 150 FS

Nr kat. 6075320 | EAN 4012195811121

6075320 / AZK 150 FS
3000 mm
150 mm
1,5 mm
brak
Opis produktu
Opis produktu
Mały kanał AZ o wysokości bocznej 50 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Magnetyczna tłumienność sprzężeniowa
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 3000 mm
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 75 cm²
Przekrój poprzeczny 7500 mm²
Rozstaw podpór 1,0 m 3 kN/m
Rozstaw podpór 1,5 m 2 kN/m
Rozstaw podpór 2,0 m 1,2 kN/m
Rozstaw podpór 2,5 m 0,8 kN/m
Rozstaw podpór 3,0 m 0,25 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 7,1417 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 150 mm
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

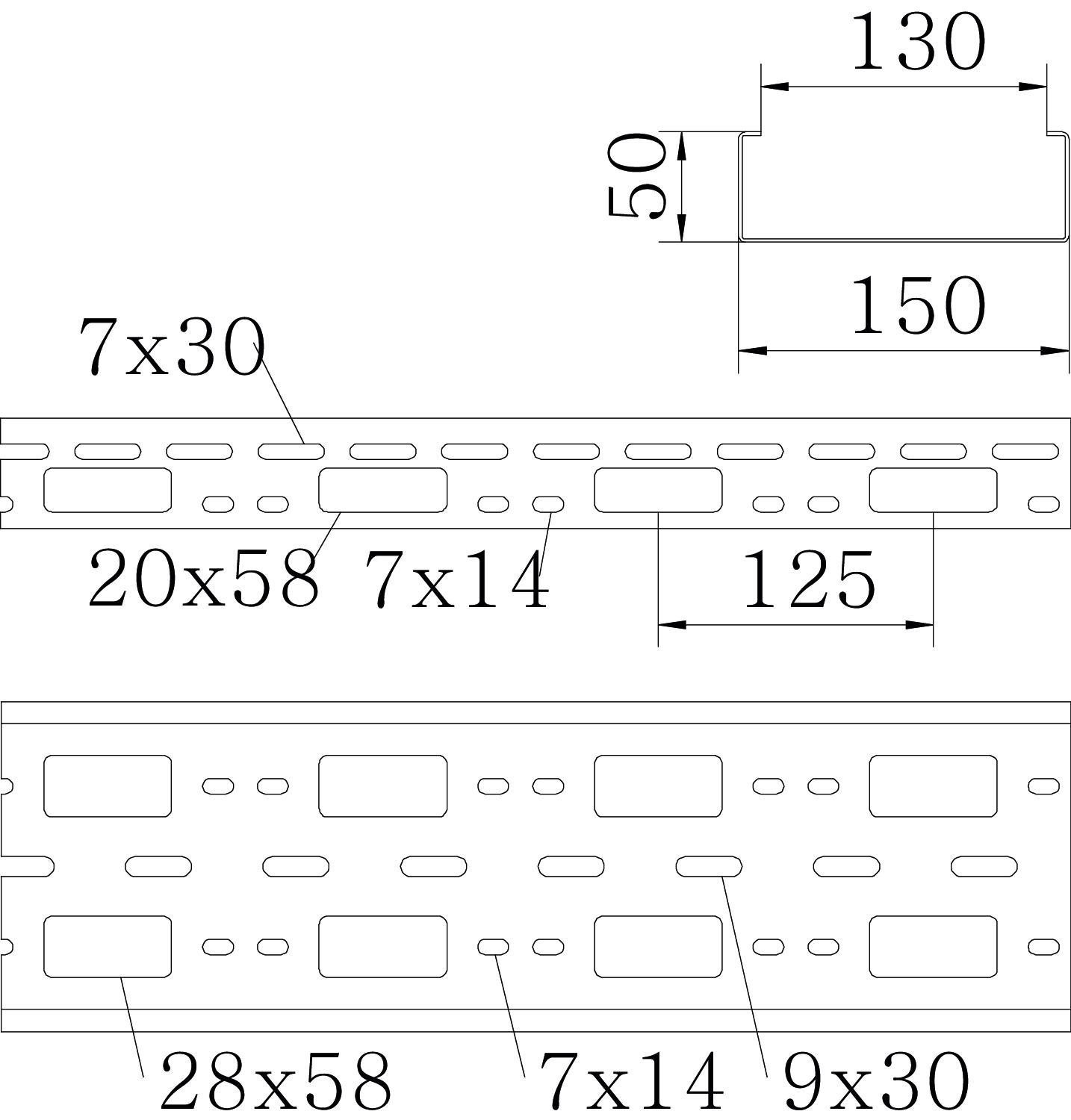

Wymiar 50x150x3000
Wymiar 50x150x1,5
Wysokość 50 mm

Dane techniczne

Wykres obciążenia kanału AZ

Wykres obciążenia kanału AZ
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
AZK 150 FS 3000 mm 150 mm 1,5 mm brak 6075320
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 50 FT Łącznik wzdłużno-kątowy 50 FT VF AZK FT 6066550
25 Sztuka
Pierścień ochronny kabla 915 PE Pierścień ochronny kabla 915 PE KSR-915 PE 6066704
25 Sztuka
Pierścień ochronny kabla 910 PE Pierścień ochronny kabla 910 PE KSR-910 PE 6066712
25 Sztuka

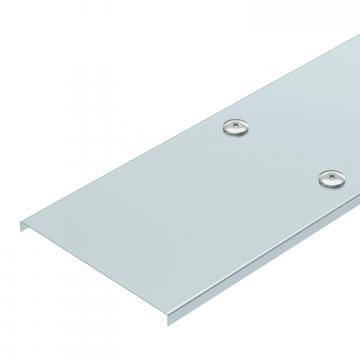

Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS AZDMD 150 FS 6080860
3 m
