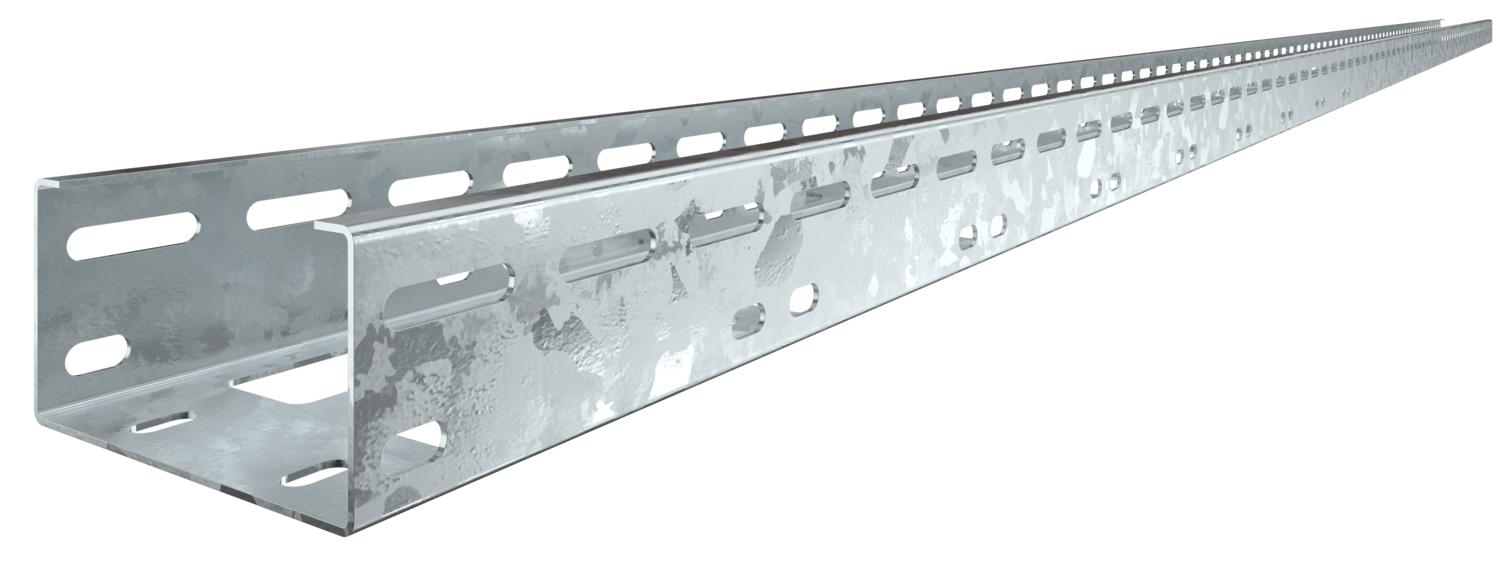

Kanał AZ 100 FT, bez perforacji bocznej

Nr kat. 6076246 | EAN 4012196069378

6076246 / AZK A 100 FT
3000 mm
100 mm
1,5 mm
brak
Opis produktu
Opis produktu
Mały kanał AZ o wysokości bocznej 50 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Magnetyczna tłumienność sprzężeniowa
  • Oświadczenie o zgodności z dyrektywami WE
  • Mini kanał AZ, wysokość boku 50 mm
Dane techniczne

Wymiary

Długość 3000 mm
Grubość blachy 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 50 cm²
Przekrój poprzeczny 5000 mm²
Rozstaw podpór 1,0 m 3 kN/m
Rozstaw podpór 1,5 m 2,4 kN/m
Rozstaw podpór 2,0 m 1,4 kN/m
Rozstaw podpór 2,5 m 0,8 kN/m
Rozstaw podpór 3,0 m 0,25 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,4645 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

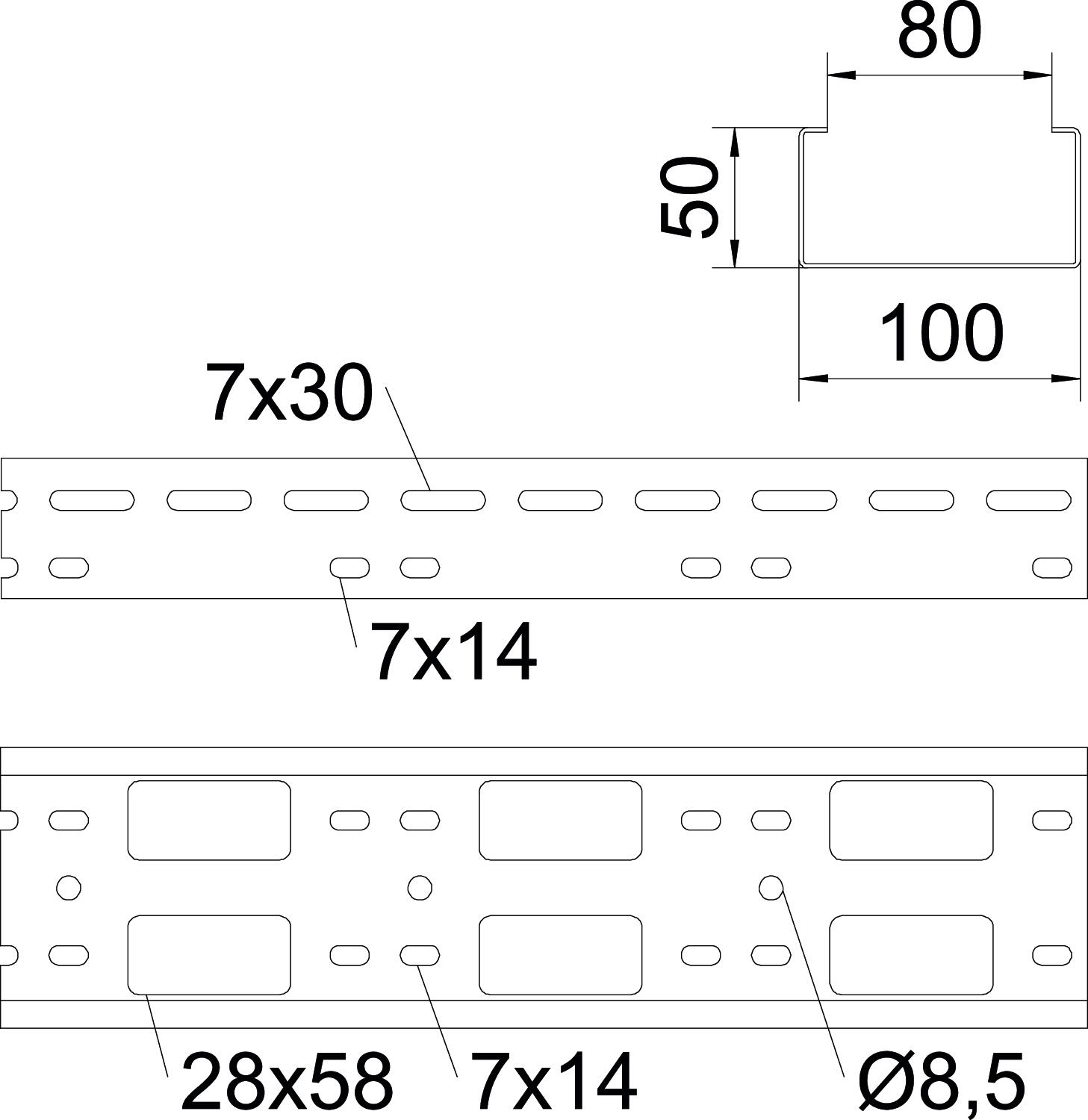

Wymiar 50x100x3000
Wysokość 50 mm

Dane techniczne

Wykres obciążenia kanału AZ

Wykres obciążenia kanału AZ
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
AZK A 100 FT 3000 mm 100 mm 1,5 mm brak 6076246
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 50 FT Łącznik wzdłużno-kątowy 50 FT VF AZK FT 6066550
25 Sztuka
Pierścień ochronny kabla 915 PE Pierścień ochronny kabla 915 PE KSR-915 PE 6066704
25 Sztuka
Pierścień ochronny kabla 910 PE Pierścień ochronny kabla 910 PE KSR-910 PE 6066712
25 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD AZDMD 100 DD 6080235
3 m
