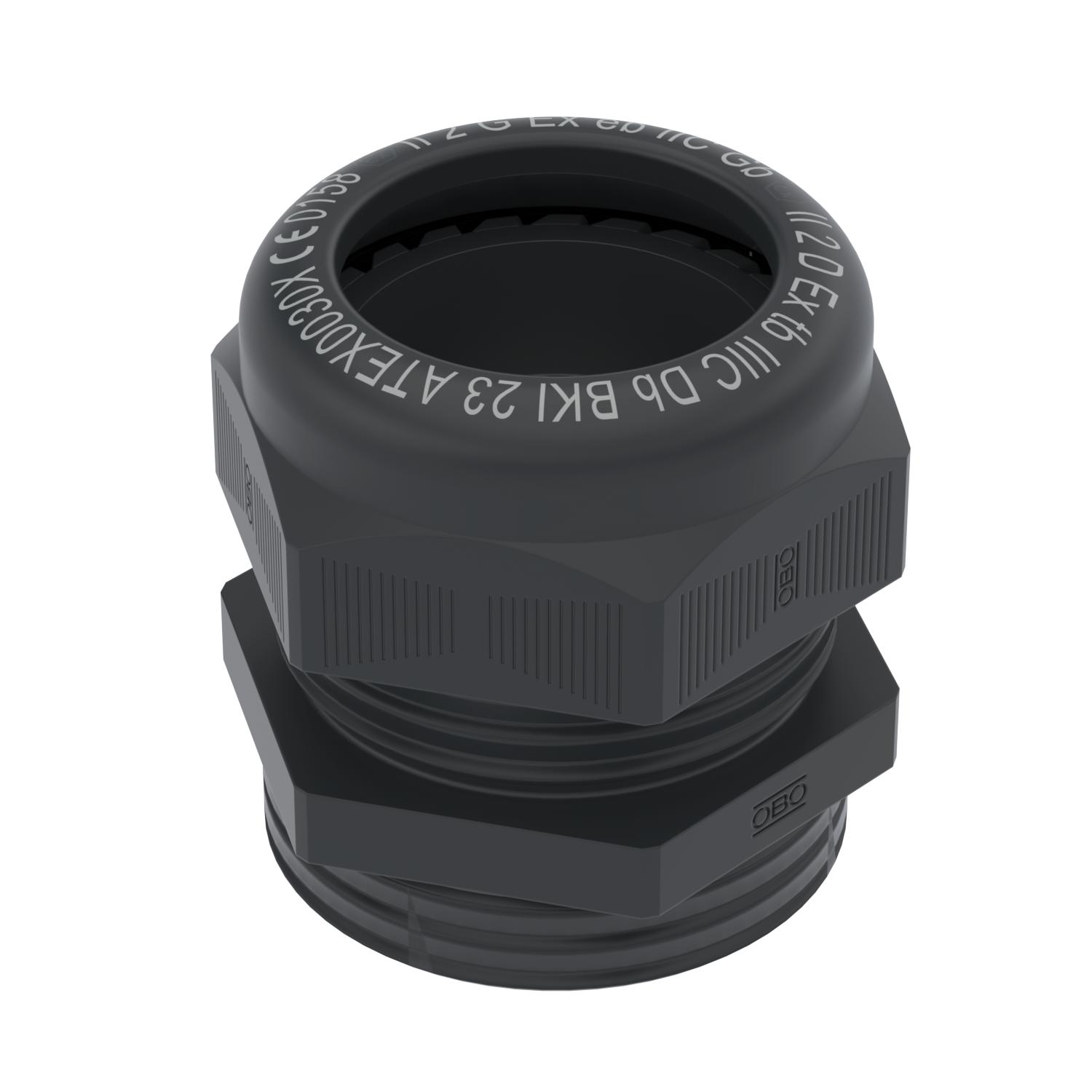

Kabelverschraubung, EX-Bereich, metrisches Gewinde, schwarz
Nr kat. 2050382 | EAN 4012195373391
- Opis produktu
-
Opis produktuDławik kablowy z atestem UE dotyczącym wzoru konstrukcyjnego dla urządzeń i systemów ochronnych przeznaczonych do zastosowania w obszarach zagrożonych wybuchem. Richtlinie 2014/34/EU.
EG-Baumusterprüfbescheinigungsnummer: BKI23ATEX0030 X.
Z gwintem metrycznym zgodnie z IEC 423.
Dichtring aus Chloroprene-/Nitrilkautschuk, angespritzte Dichtlippen, daher kein Anschlussgewinde-Dichtring erforderlich.
Schutzart IP 68 bei 3 bar.
-
- Dane techniczne
-
Dane techniczne

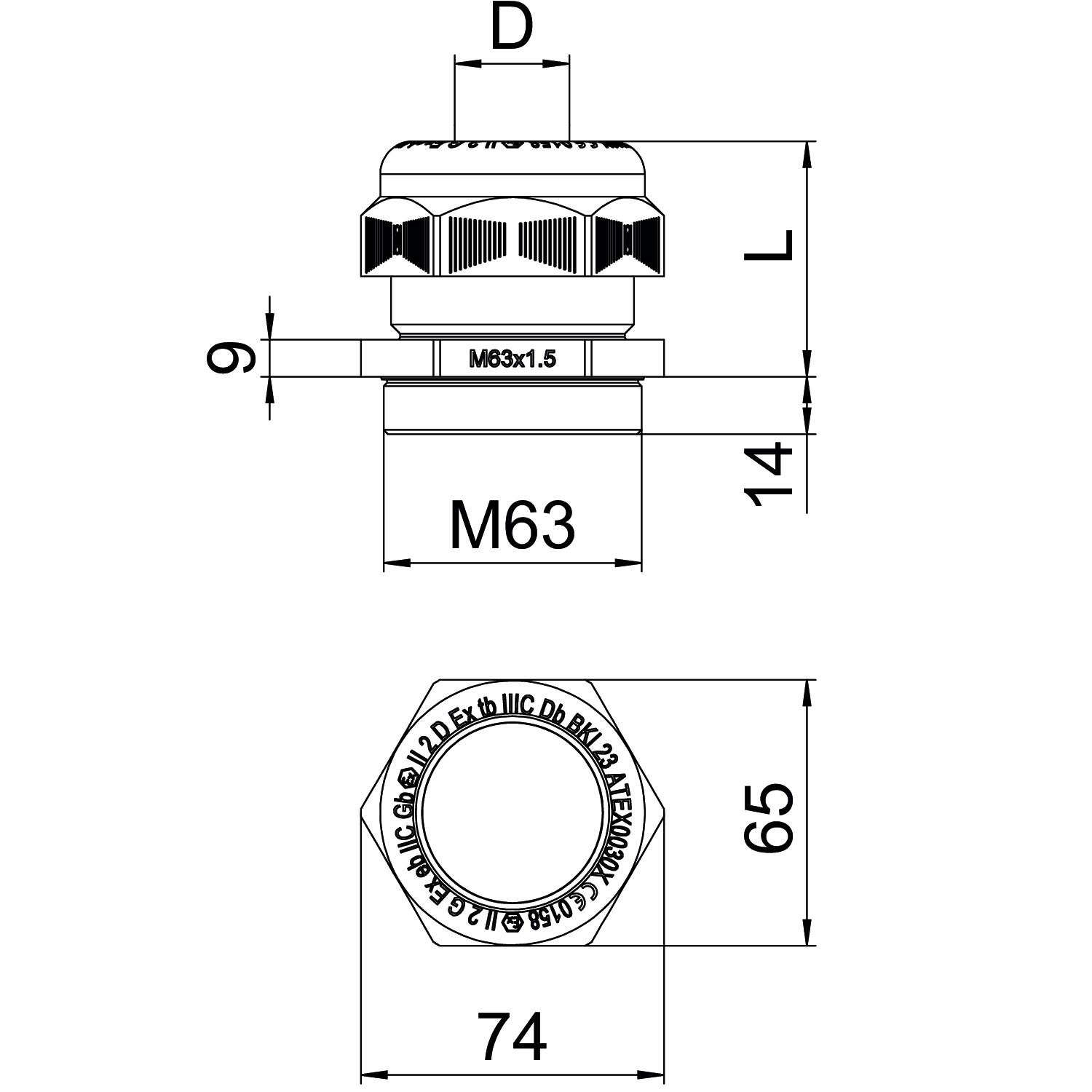

Bezhalogenowy tak do gazowych stref EX 1, 2 do pyłowych stref EX 21, 22 Do strefy Ex tak Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 14 mm Gwint M63 x 1,5 Kolor czarny Materiał Poliamid Mozliwość odciążania naprężeń brak Niestabilny moment dokręcenia 22 Nm Obszar uszczelnienia D maks. 44 mm Obszar uszczelnienia D min. 36 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 65 Rozmiar znamionowy gwintu 63 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem tak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M63 Wymiar E 74 mm Wymiar G M63 mm Wymiar L maks. 58 mm Wymiar L. min. 42 mm Wymiar L1 14 mm Wymiar L2 9 mm Wymiar sześciokąta 74 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych VTEC EX M63 SW / 2050382 , 0.23MB , pdfDeklaracja zgodności UE VTEC EX M63 SW / 2050382 , 2.92MB , pdfREACH Deklaracja zgodności VTEC EX M63 SW / 2050382 , 0.12MB , pdfRoHS Deklaracja zgodności VTEC EX M63 SW / 2050382 , 0.12MB , pdfCertyfikat VTEC EX M , 5.45MB , pdfInstrukcja montażu VTEC EX M , 1.48MB , pdf
