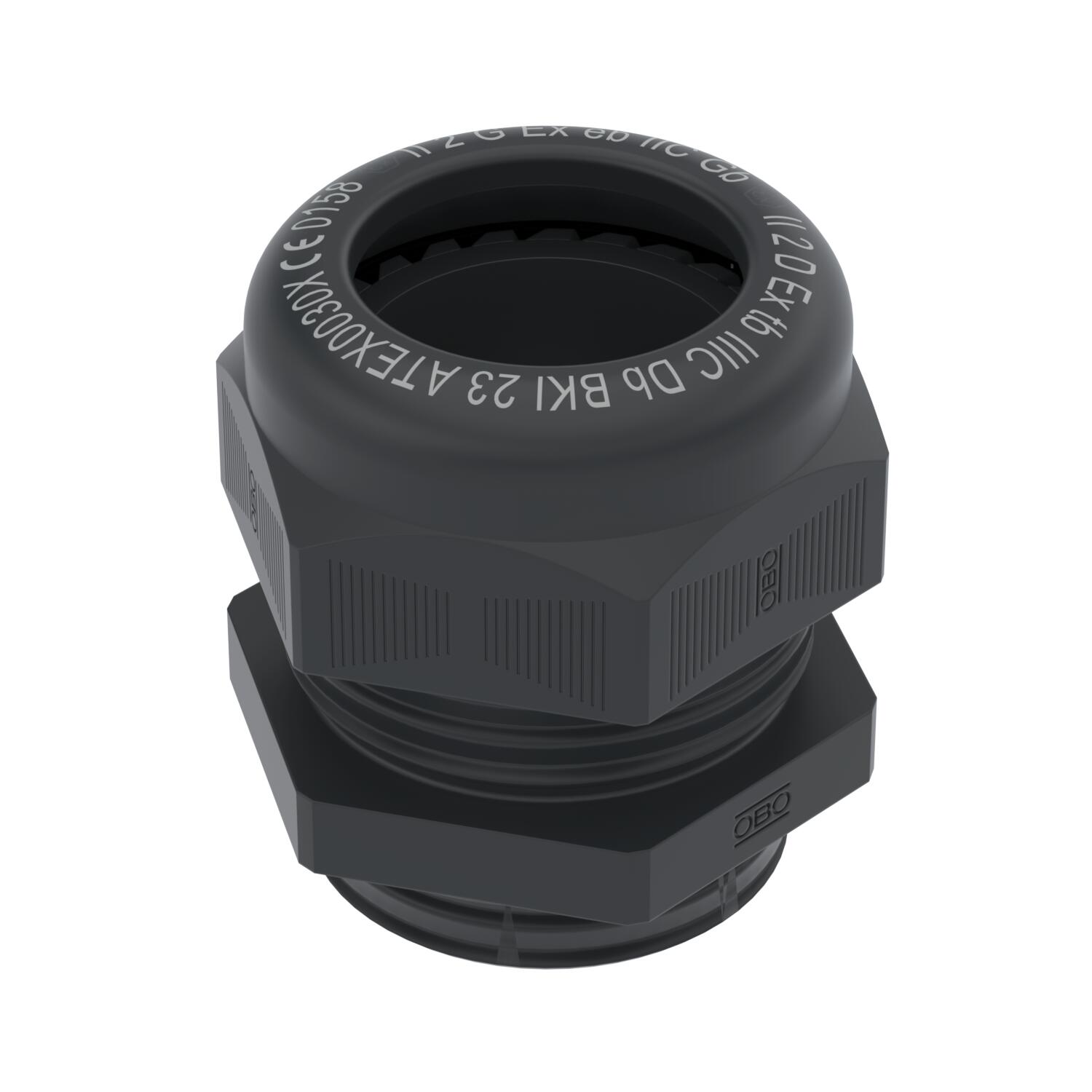

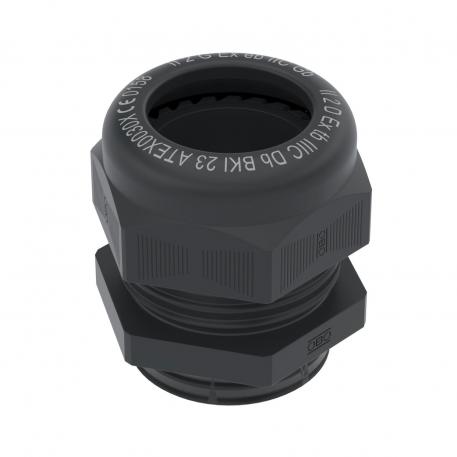

Kabelverschraubung, EX-Bereich, metrisches Gewinde, schwarz
Nr kat. 2050374 | EAN 4012195316695
- Opis produktu
-
Opis produktuDławik kablowy z atestem UE dotyczącym wzoru konstrukcyjnego dla urządzeń i systemów ochronnych przeznaczonych do zastosowania w obszarach zagrożonych wybuchem. Richtlinie 2014/34/EU.
EG-Baumusterprüfbescheinigungsnummer: BKI23ATEX0030 X.
Z gwintem metrycznym zgodnie z IEC 423.
Dichtring aus Chloroprene-/Nitrilkautschuk, angespritzte Dichtlippen, daher kein Anschlussgewinde-Dichtring erforderlich.
Schutzart IP 68 bei 3 bar.
-
- Dane techniczne
-
Dane techniczne

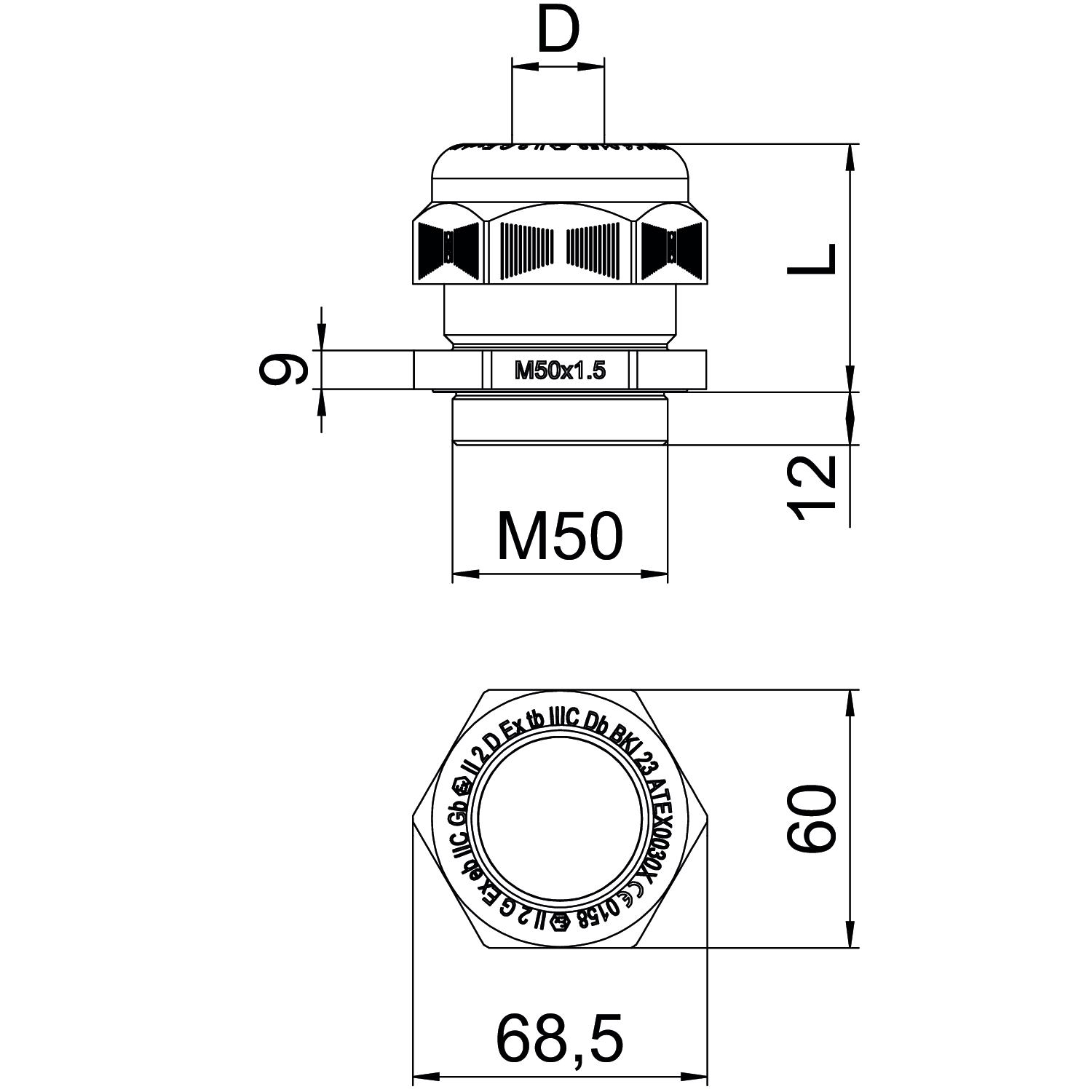

Bezhalogenowy tak do gazowych stref EX 1, 2 do pyłowych stref EX 21, 22 Do strefy Ex tak Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 13 mm Gwint M50 x 1,5 Kolor czarny Materiał Poliamid Mozliwość odciążania naprężeń brak Niestabilny moment dokręcenia 17 Nm Obszar uszczelnienia D maks. 38 mm Obszar uszczelnienia D min. 32 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 60 Rozmiar znamionowy gwintu 50 Skok gwintu 1,5 mm Stopień ochrony IP 68 strefy zagrożone wybuchem tak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M50 Wymiar E 68,5 mm Wymiar G M50 mm Wymiar L maks. 57 mm Wymiar L. min. 42 mm Wymiar L1 13 mm Wymiar L2 9 mm Wymiar sześciokąta 68,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 65 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych VTEC EX M50 SW / 2050374 , 0.25MB , pdfDeklaracja zgodności UE VTEC EX M50 SW / 2050374 , 2.92MB , pdfREACH Deklaracja zgodności VTEC EX M50 SW / 2050374 , 0.12MB , pdfRoHS Deklaracja zgodności VTEC EX M50 SW / 2050374 , 0.12MB , pdfCertyfikat VTEC EX M , 5.45MB , pdfInstrukcja montażu VTEC EX M , 1.48MB , pdf
