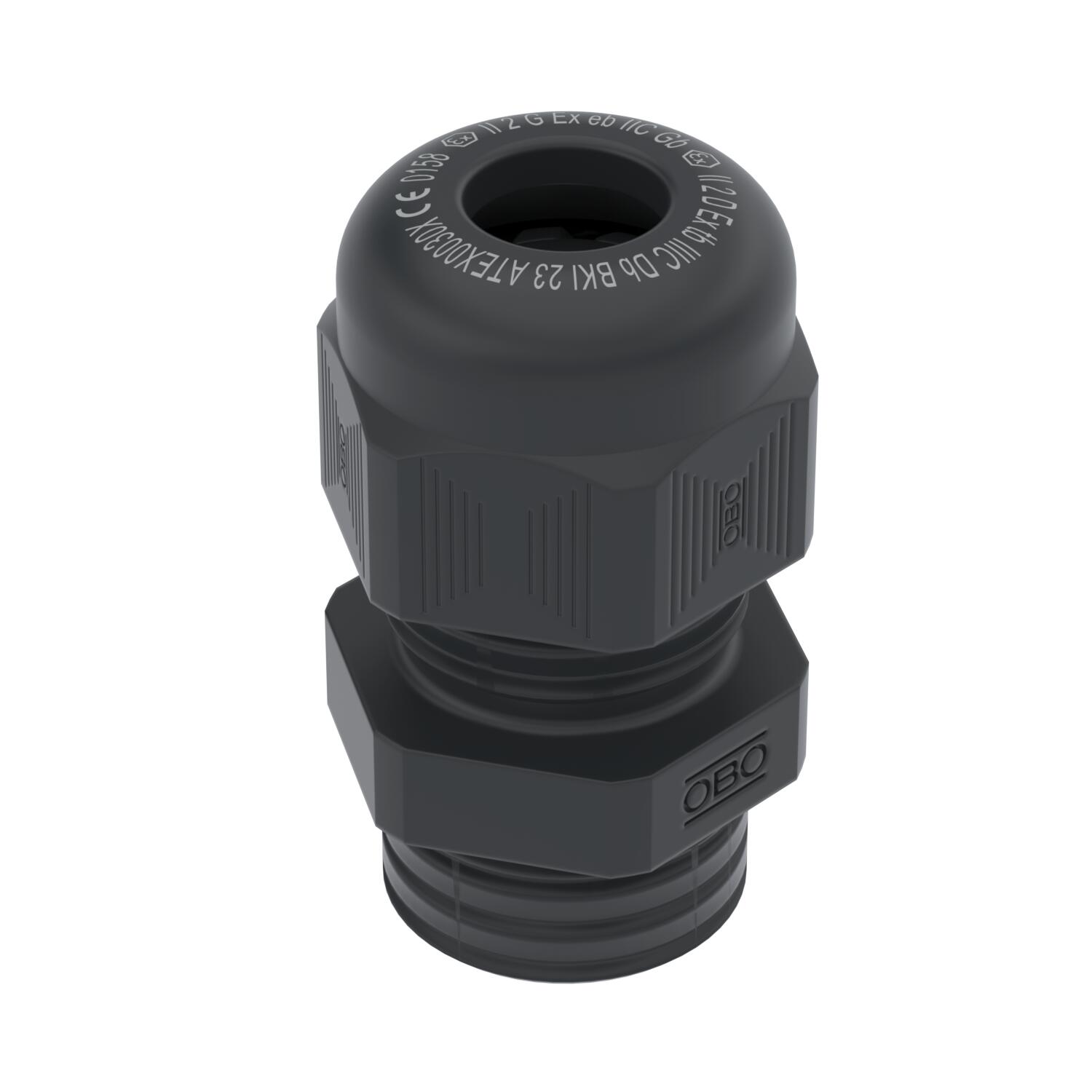

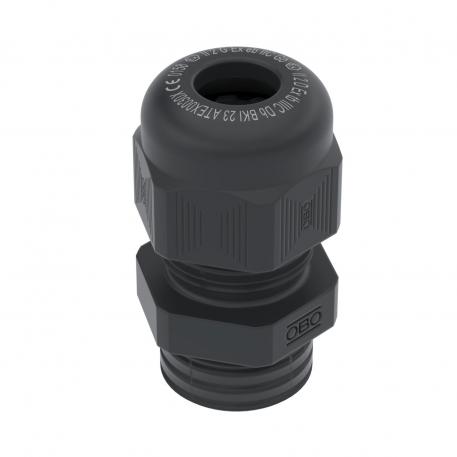

Kabelverschraubung, EX-Bereich, metrisches Gewinde, schwarz
Nr kat. 2050315 | EAN 4012195594857
- Opis produktu
-
Opis produktuDławik kablowy z atestem UE dotyczącym wzoru konstrukcyjnego dla urządzeń i systemów ochronnych przeznaczonych do zastosowania w obszarach zagrożonych wybuchem. Richtlinie 2014/34/EU.
EG-Baumusterprüfbescheinigungsnummer: BKI23ATEX0030 X.
Z gwintem metrycznym zgodnie z IEC 423.
Dichtring aus Chloroprene-/Nitrilkautschuk, angespritzte Dichtlippen, daher kein Anschlussgewinde-Dichtring erforderlich.
Schutzart IP 68 bei 3 bar.
-
- Dane techniczne
-
Dane techniczne

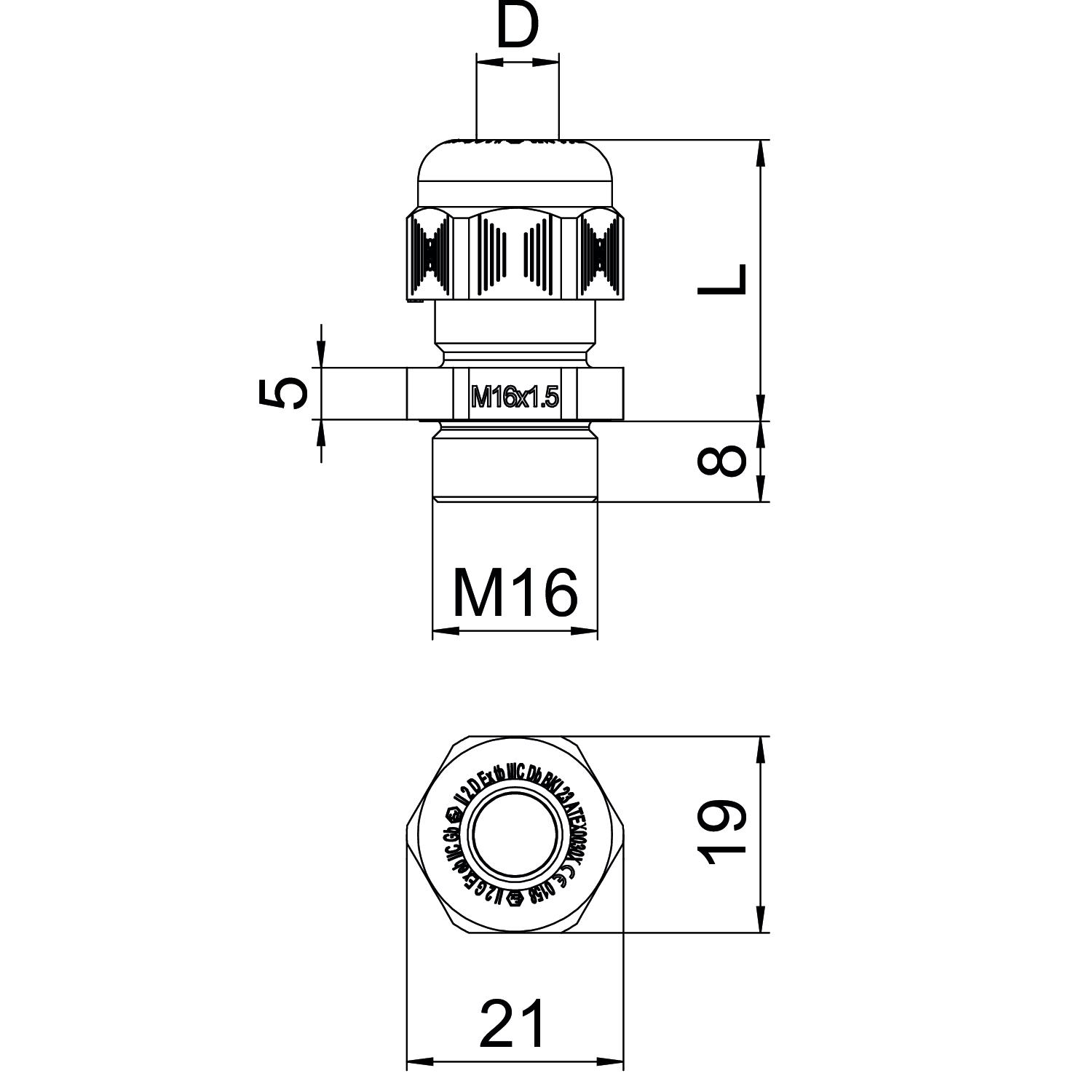

Bezhalogenowy tak do gazowych stref EX 1, 2 do pyłowych stref EX 21, 22 Do strefy Ex tak Dzielone połączenie śrubowe brak Dławik kablowy do kabli płaskich brak Długość gwintu 8 mm Gwint M16 x 1,5 Kolor czarny Materiał Poliamid Mozliwość odciążania naprężeń brak Niestabilny moment dokręcenia 2,75 Nm Obszar uszczelnienia D maks. 8 mm Obszar uszczelnienia D min. 5 mm Ochrona przed zginaniem brak Odporny na uderzenia brak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 19 Rozmiar znamionowy gwintu 16 Skok gwintu 1,5 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 0,025 kg CO₂e / 1 Sztuka Stopień ochrony IP 68 strefy zagrożone wybuchem tak Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M16 Wymiar E 21 mm Wymiar G M16 mm Wymiar L maks. 27 mm Wymiar L. min. 21 mm Wymiar L1 8 mm Wymiar L2 5 mm Wymiar sześciokąta 21 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką brak Zakres temperatur maks. 40 °C Zakres temperatur min. -10 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych VTEC EX M16 SW / 2050315 , 0.22MB , pdfDeklaracja zgodności UE VTEC EX M16 SW / 2050315 , 2.92MB , pdfREACH Deklaracja zgodności VTEC EX M16 SW / 2050315 , 0.12MB , pdfRoHS Deklaracja zgodności VTEC EX M16 SW / 2050315 , 0.12MB , pdfCertyfikat VTEC EX M , 5.45MB , pdfInstrukcja montażu VTEC EX M , 1.48MB , pdf
