Kabelleiter SLCS 110, 3 m C30 FT SOMY 3000 | 200 | 2 | brak

Kabelleiter SLCS 110, 3 m C30 FT SOMY

Nr kat. 7186400 | EAN 4012196693627

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość boku	2 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

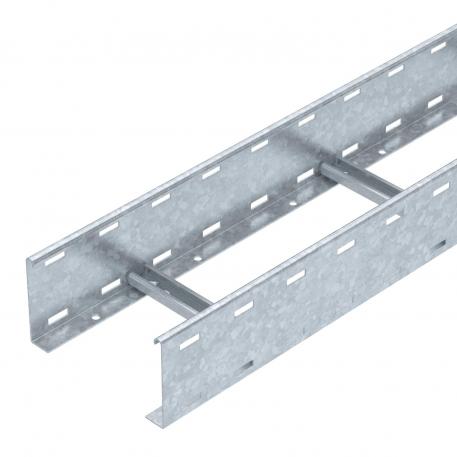

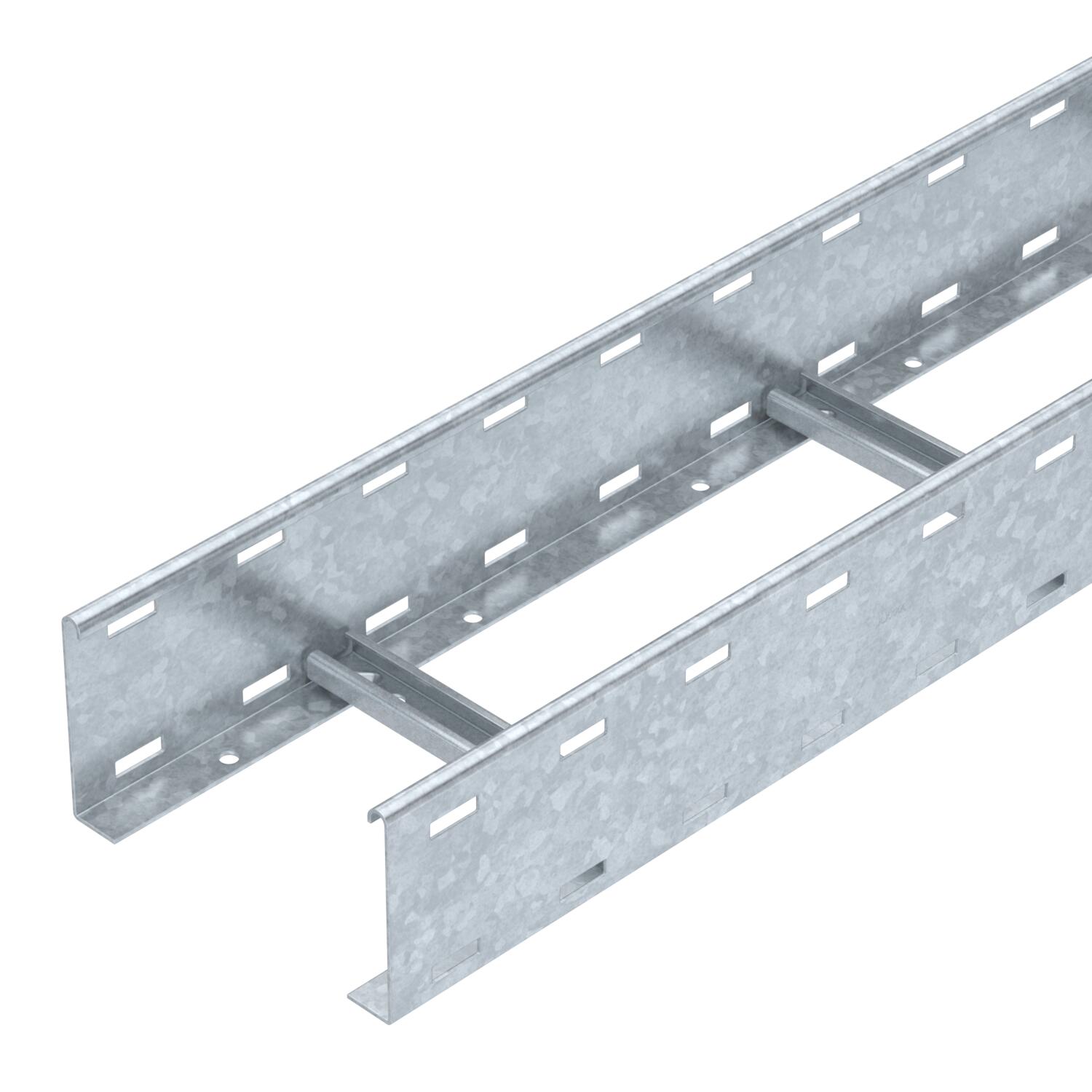

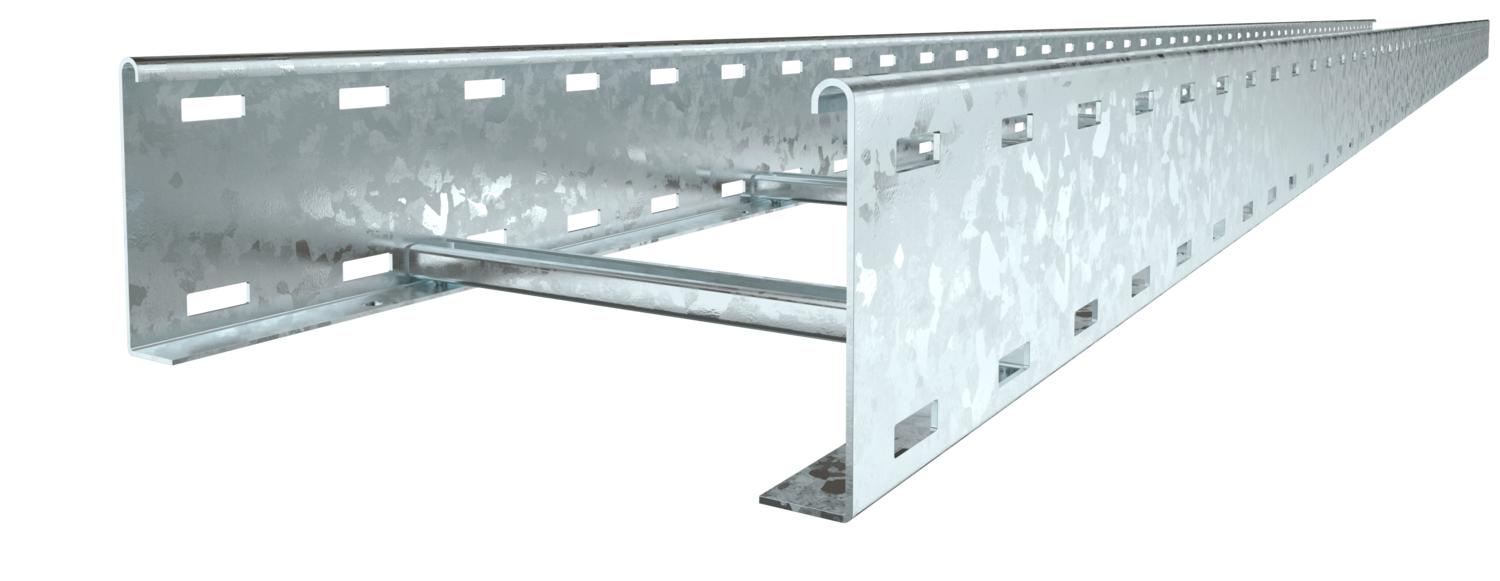

Drabina kablowa o wysokości boku 110 mm z zespawanymi, otwartymi od góry szczeblami typu C30. Zagięta krawędź boczna dla wzmocnienia oraz ochrony. Mocowanie na wsporniku za pomocą zacisków typu LKS 40. Szerokość szczeliny wynosi 16,5 mm, dedykowana obejma kabłąkowa typu 2056.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	3000 mm
Grubość boku	2 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	ocynkowane metodą ogniowo-zanurzeniową 85 µm
Przekrój poprzeczny	180 cm²
Przekrój poprzeczny	18000 mm²
Rozstaw podpór 2,0 m	4 kN/m
Rozstaw podpór 3,0 m	2,3 kN/m

Rozstaw podpór 4,0 m	1 kN/m
Rozstaw podpór 5,0 m	0,7 kN/m
Rozstaw podpór 6,0 m	0,25 kN/m
Rozstaw szczebli	300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę	11,6621 kg CO₂e / 1 Metr
Szerokość	200 mm

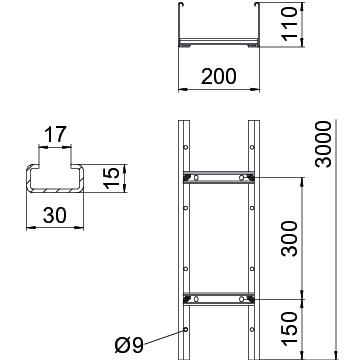

Wymiar	110x200x3000
Wymiar B	200 mm
Wymiar szczeliny szczebla	17,00
Wysokość	110 mm

Dane techniczne

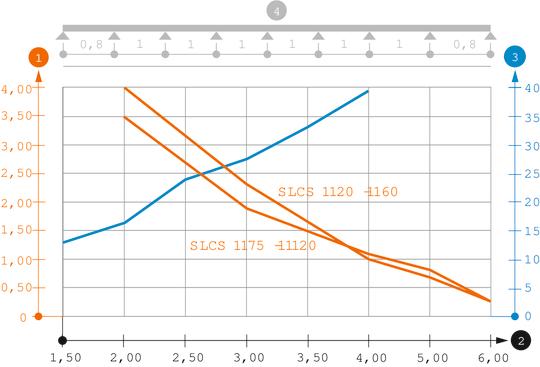

Wykres obciążenia drabiny typ SLCS 110

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SLCS 1120 3 FTSO	3000 mm	200 mm	2 mm	brak	7186400	m	30 m
SLCS 1130 3 FTSO	3000 mm	300 mm	2 mm	brak	7186402	m	30 m
SLCS 1150 3 FTSO	3000 mm	500 mm	2 mm	brak	7186406	m	3 m
SLCS 1160 3 FTSO	3000 mm	600 mm	2 mm	brak	7186408	m	3 m
SLCS 1180 3 FTSO	3000 mm	800 mm	2 mm	brak	7186412	m	3 m
SLCS 1190 3 FTSO	3000 mm	900 mm	2 mm	brak	7186414	m	3 m
