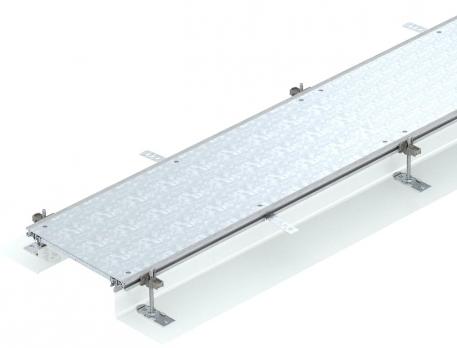

Jednostka kanału, zaślepiona, wysokość 40-140 mm 2400 | 300 | 40 | 140 | 3

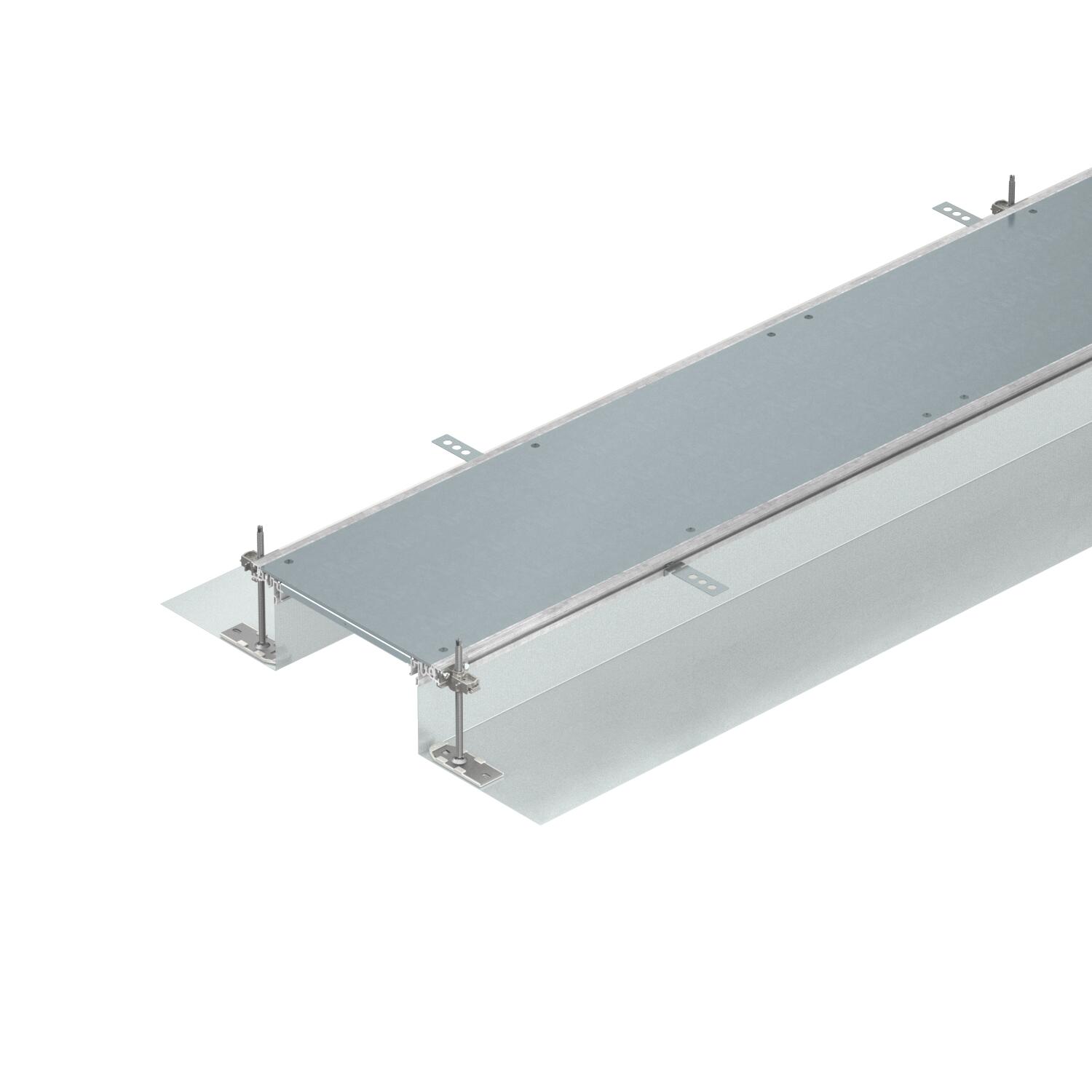

Jednostka kanału, zaślepiona, wysokość 40-140 mm

Nr kat. 7424002 | EAN 4012195242932

Nr kat. / Typ

Długość	2400 mm

Szerokość

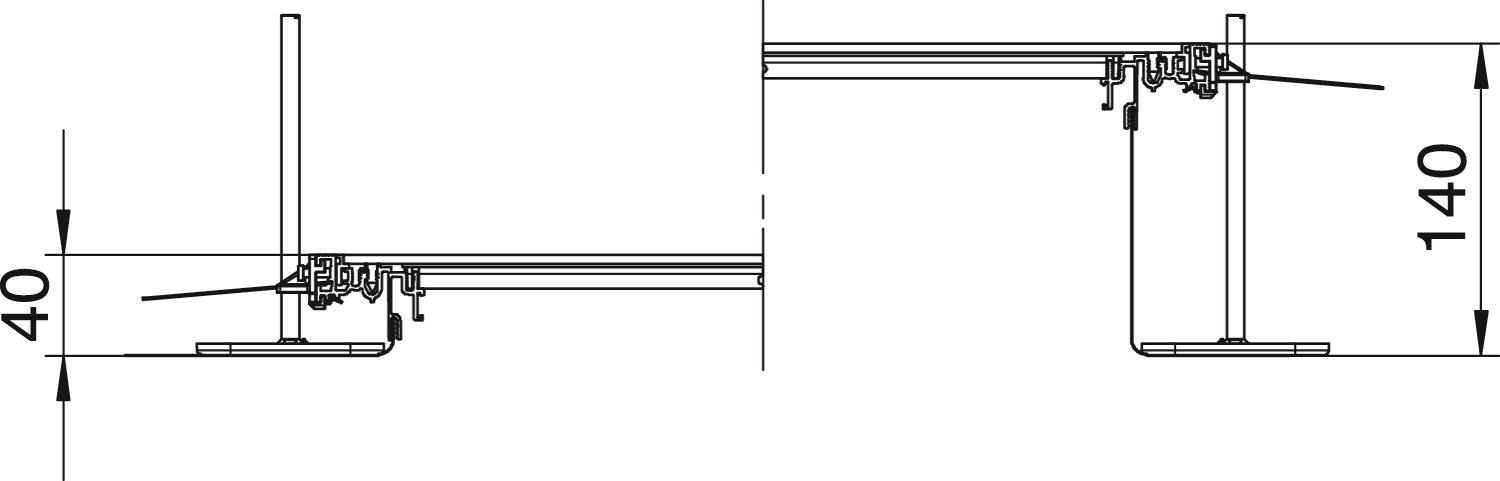

Wysokość kanału min.	40 mm

Wysokość kanału maks.	140 mm

Osłony	3

Opis produktu

Opis produktu

Gotowy do montażu element kanału do prowadzenia przewodów, składający się z trzech pokryw zaślepiających, dwóch profili bocznych ze ścianką z metalowej siatki i profili wykładziny podłogowej H = 3 mm. Zakres dostawy obejmuje 6 kątowników mocujących o regulowanej wysokości, 6 kotw do wylewki i 3 pokrywy uszczelki (dla szerokości znamionowych kanałów 200 i 300) lub 6 wsporników pokrywy dla szerokości znamionowych kanałów 400, 500 i 600. Elementy regulujące (należy przestrzegać wysokości regulacji) do wsporników pokrywy 400, 500 i 600 nie wchodzą w zakres dostawy i należy je zamówić osobno. Pokrywy kanału są przykręcone śrubami.

Dane techniczne

Wymiary

Długość	2400 mm
Grubość materiału pokrywy	4
Materiał	Stal
Minimalna wysokość wylewki	40
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do szczeliny dylatacyjnej	brak
Osłony	3
Otwór montażowy	bez
Otwór montażowy na puszkę napodłogową	brak
Pokrywa otworu montażowego	brak
Pokrywa zdejmowana	tak
Powierzchnia	cynkowana metodą Sendzimira

Płyta podłogowa	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	30,1551 kg CO₂e / 1 Metr
Szerokość	300 mm
Wymiar	2400x300x140
Wysokość kanału maks.	140 mm
Wysokość kanału min.	40 mm
Z otworem przyłączeniowym	brak
Z przegrodą	brak
Z występem	tak
Zakres regulacji maks.	140 mm
Zakres regulacji min.	40 mm
Zamocowanie pokrywy zatrzaskowe	brak
Z wyrównaniem potencjałów	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Osłony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
OKA-G20040140	2400 mm	200 mm	40 mm	140 mm	3	7424000	m	2,4 m
OKA-G30040140	2400 mm	300 mm	40 mm	140 mm	3	7424002	m	2,4 m
OKA-G40040140	2400 mm	400 mm	40 mm	140 mm	3	7424004	m	2,4 m
OKA-G50040140	2400 mm	500 mm	40 mm	140 mm	3	7424006	m	2,4 m
OKA-G60040140	2400 mm	600 mm	40 mm	140 mm	3	7424008	m	2,4 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

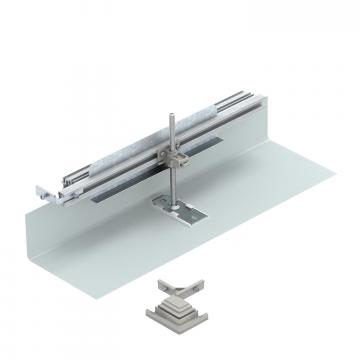

Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm	OKA-G30040150FBL	7423952	Sztuka	1 Sztuka

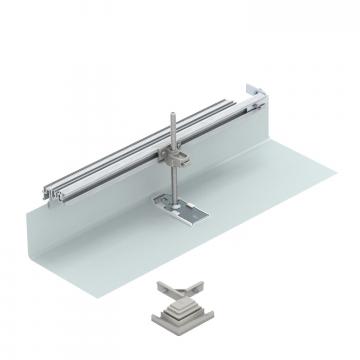

Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm	OKA-G30040150FBR	7423972	Sztuka	1 Sztuka
Końcówka kanału, wysokość 40-150 mm	OKA-G30040150ES	7424282	Sztuka	1 Sztuka

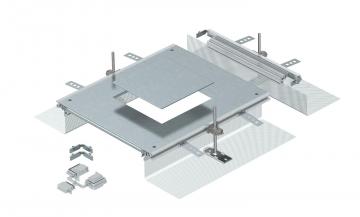

Jednostka dostawna dla GES4, wysokość 40-140 mm	OKA-G A 40140 4	7424320	Sztuka	1 Sztuka

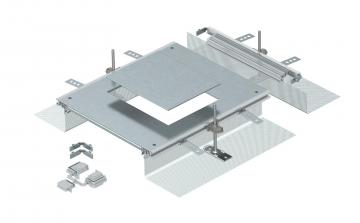

Jednostka dostawna dla GES6, wysokość 40-140 mm	OKA-G A 40140 6	7424322	Sztuka	1 Sztuka

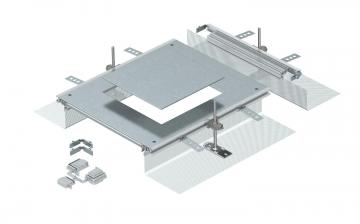

Jednostka dostawna dla GES9, wysokość 40-140 mm	OKA-G A 40140 9	7424324	Sztuka	1 Sztuka

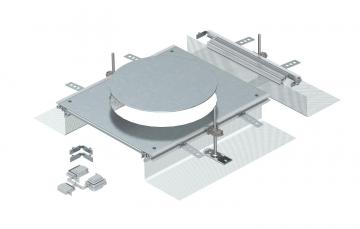

Jednostka dostawna dla GESR9, wysokość 40-140 mm	OKA-G A 40140R9	7424326	Sztuka	1 Sztuka

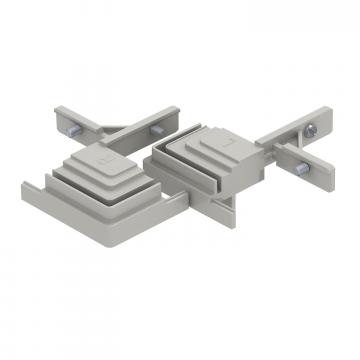

Podzespół do rozgałęzienia kanału: trójnik i czwórnik	OKA FB2 TX	7424821	Sztuka	1 Sztuka

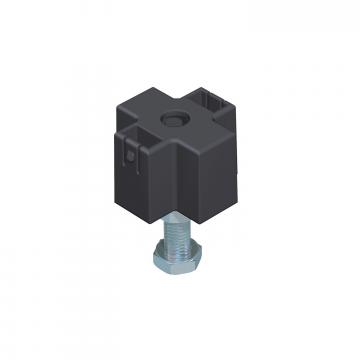

Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm	NE DSU2 4030	7424840	Sztuka	3 Sztuka

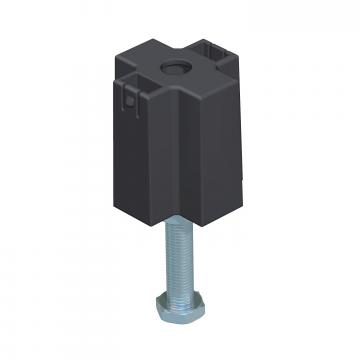

Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm	NE DSU2 6050	7424842	Sztuka	3 Sztuka

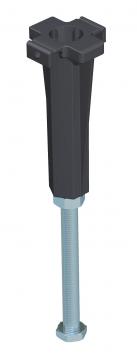

Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm	NE DSU2 10075	7424844	Sztuka	3 Sztuka

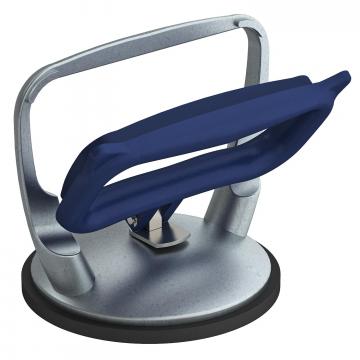

Przyssawka, 300 N	WZ 1029	7408634	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka
