Jednostka kanału dla GES9, wysokość 60-110 mm 2400 | 600 | 60 | 110 | 6

Jednostka kanału dla GES9, wysokość 60-110 mm

Nr kat. 7424724 | EAN 4012195244905

Nr kat. / Typ

Długość	2400 mm

Szerokość

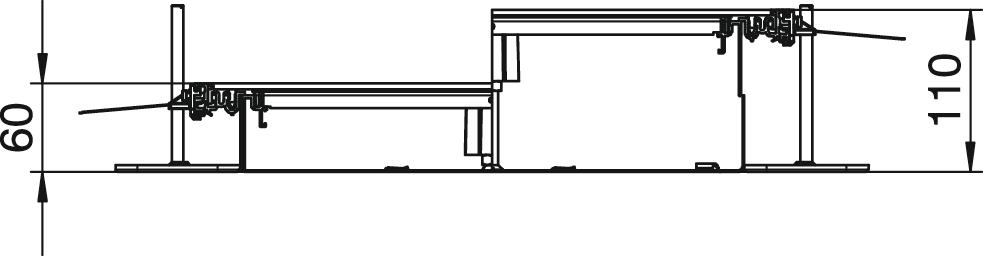

Wysokość kanału min.	60 mm

Wysokość kanału maks.	110 mm

Osłony

Opis produktu

Opis produktu

Gotowa do montażu jednostka kanału z 3 lub 6 pokrywami montażowymi do prowadzenia przewodów i montażu kasety zasilającej rozm. znam. 9, składająca się ze podstawy kanału (kanał kablowy podłogowy z profilami bocznymi i nakładanymi wykładziny podłogowej) i pokrywy kanału z zaślepionym otworem montażowym. Kanał kablowy podłogowy z nakładkami ustalającymi do samoczynnego łączenia mostków. W dostawie zawartych jest 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i regulowane wsporniki stykowe pokrywy: 3 szt. dla szer. znam. kanału 400 i 6 szt. dla szer. znam. kanału 500 i 600. Pokrywy kanału są przykręcone śrubami.

Dane techniczne

Wymiary

Długość	2400 mm
Grubość materiału pokrywy	4
Ilość komór	3 St.
Ilość przewidzianych jednostek montażowych	6
Ilość wsówanych przegród	2
Materiał	Stal
Minimalna wysokość wylewki	60
Możliwość montażu uszczelki	tak
Możliwość odłączenia	tak
Odpowiednie do szczeliny dylatacyjnej	brak
Osłony	6
Otwór montażowy	kwadratowa
Otwór montażowy	do puszki instalacyjnej
Otwór montażowy na puszkę napodłogową	brak
Pokrywa otworu montażowego	tak
Pokrywa zdejmowana	tak

Powierzchnia	cynkowana metodą Sendzimira
Płyta podłogowa	tak
Szerokość	600 mm
Wielkość znamionowa puszek instalacyjnych	9
Wymiar	2400x600x60
Wysokość kanału maks.	110 mm
Wysokość kanału min.	60 mm
Z otworem przyłączeniowym	tak
Z przegrodą	brak
Z występem	tak
Zakres regulacji maks.	110 mm
Zakres regulacji min.	60 mm
Zamocowanie pokrywy zatrzaskowe	brak
Zamocowanie przegrody	wtykanie
Z wyrównaniem potencjałów	brak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość kanału min.	Wysokość kanału maks.	Osłony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
OKA-W4006050D9	2400 mm	400 mm	60 mm	110 mm	3	7424720	m	2,4 m
OKA-W5006050D9	2400 mm	500 mm	60 mm	110 mm	6	7424722	m	2,4 m
OKA-W6006050D9	2400 mm	600 mm	60 mm	110 mm	6	7424724	m	2,4 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm	OKA-G60040150FBL	7423958	Sztuka	1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm	OKA-G60040150FBR	7423978	Sztuka	1 Sztuka
Końcówka kanału, wysokość 40-150 mm	OKA-G60040150ES	7424288	Sztuka	1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik	OKA FB2 TX	7424821	Sztuka	1 Sztuka
Zacisk uziemiający	8AWR	6288704	Sztuka	10 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przegroda	OKA2 TW 100	7401960	m	2,4 m
Przegroda	OKA2 TW 40	7401988	m	2,4 m
Przegroda	OKA2 TW 50	7401992	m	2,4 m
Przegroda	OKA2 TW 60	7401996	m	2,4 m
Przegroda	OKA2 TW 70	7402000	m	2,4 m
Przegroda	OKA2 TW 80	7402004	m	2,4 m
Przegroda	OKA2 TW 90	7402008	m	2,4 m
Przyssawka, 300 N	WZ 1029	7408634	Sztuka	1 Sztuka
