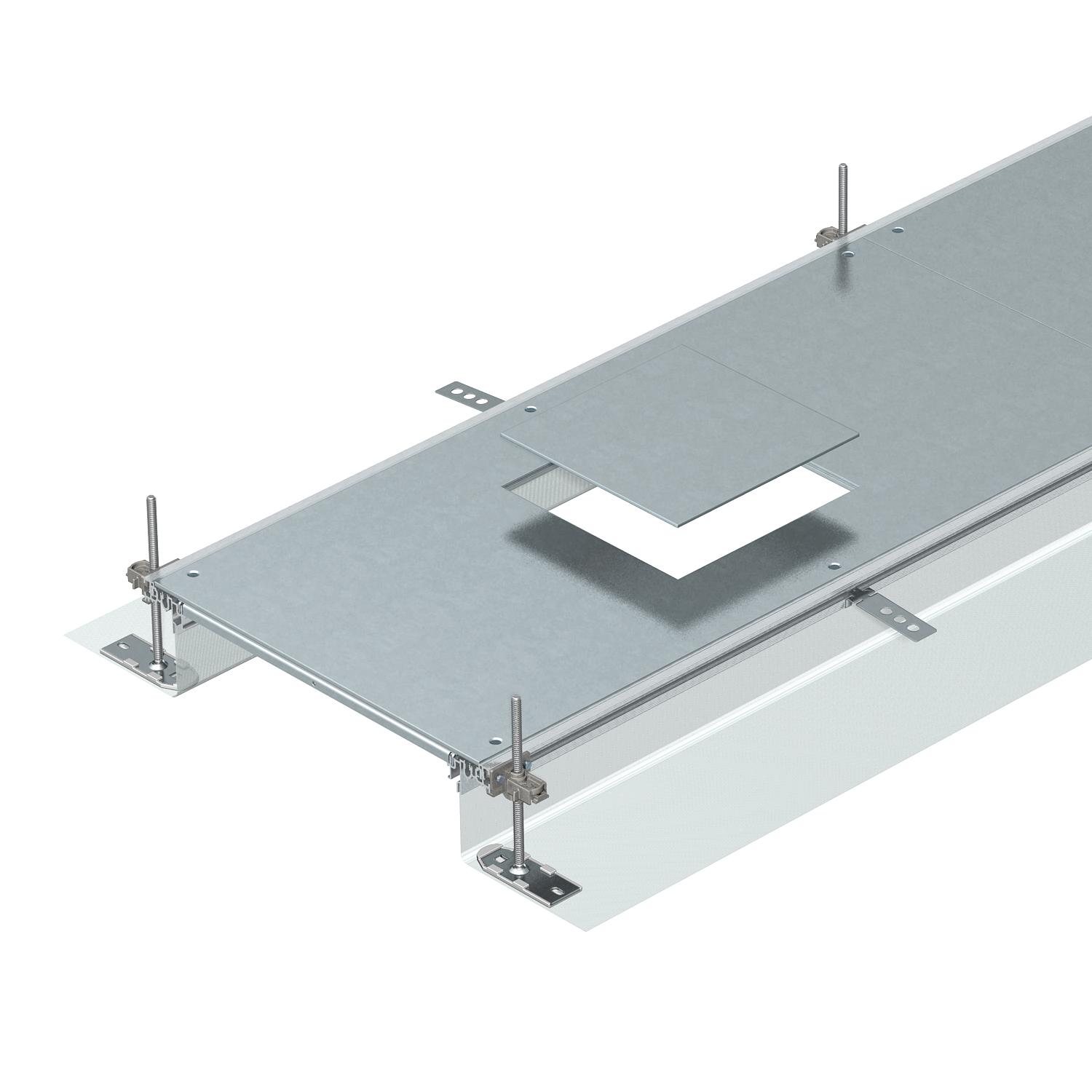

Jednostka kanału dla GES4, wysokość 40-140 mm

Nr kat. 7424122 | EAN 4012195243465

2400 mm
40 mm
140 mm
3
Opis produktu
Opis produktu
Gotowa do montażu jednostka kanału z 3 lub 6 pokrywami montażowymi do prowadzenia przewodów i do montażu kaset zasilających rozm. znam. 4 składająca się z dwóch profili bocznych z nałożoną elastyczną ścianką boczną z metalowej siatki, profili nakładanych wykładziny podłogowej 4 mm i pokrywy kanału z zaślepionym otworem montażowym. W komplecie znajduje się 6 kątowników mocujących o regulowanej wysokości, 6 kotw do jastrychu i 3 uszczelki stykowe pokrywy dla szerokości znamionowych kanałów 300 lub 3 wsporniki stykowe pokrywy dla szerokości znamionowej kanału 400 i 6 wsporników stykowych pokrywy dla szerokości znamionowych kanałów 500 i 600. Konieczne elementy niwelujące (należy przestrzegać wysokości regulacji) do wspornika pokrywy 400, 500 i 600 nie wchodzą w zakres dostawy. Pokrywy kanału są w dostawie przykręcone śrubami.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 2400 mm
Grubość materiału pokrywy 4
Ilość przewidzianych jednostek montażowych 3
Materiał Stal
Minimalna wysokość wylewki 40
Możliwość montażu uszczelki tak
Możliwość odłączenia tak
Odpowiednie do szczeliny dylatacyjnej brak
Osłony 3
Otwór montażowy kwadratowa
Otwór montażowy do puszki instalacyjnej
Otwór montażowy na puszkę napodłogową brak
Pokrywa otworu montażowego tak
Pokrywa zdejmowana tak
Powierzchnia cynkowana metodą Sendzimira
Płyta podłogowa brak
Szerokość 400 mm
Wielkość znamionowa puszek instalacyjnych 4
Wymiar 2400x400x140
Wysokość kanału maks. 140 mm
Wysokość kanału min. 40 mm
Z otworem przyłączeniowym tak
Z przegrodą brak
Z występem tak

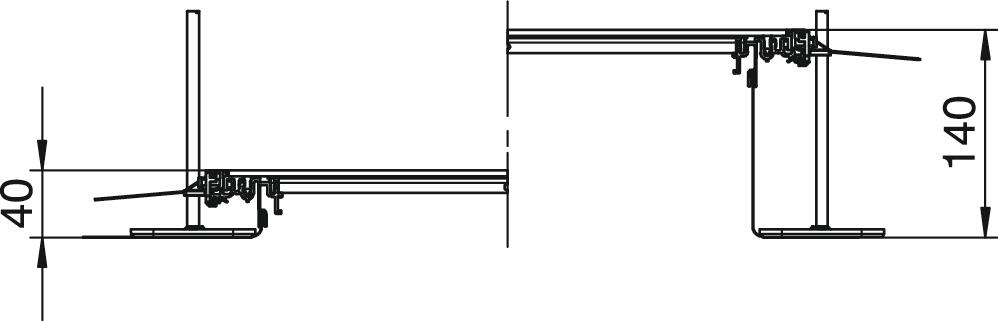

Zakres regulacji maks. 140 mm
Zakres regulacji min. 40 mm
Zamocowanie pokrywy zatrzaskowe brak
Z wyrównaniem potencjałów brak
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość kanału min. Wysokość kanału maks. Osłony Nr kat. Ilość Najmniejsza sprzedawana ilość
OKA-G30040140D4 2400 mm 300 mm 40 mm 140 mm 3 7424120
2,4 m
OKA-G40040140D4 2400 mm 400 mm 40 mm 140 mm 3 7424122
2,4 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w lewo, wysokość 40-150 mm OKA-G40040150FBL 7423954
1 Sztuka
Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm Podzespół do odgałęzienia kątowego w prawo, wysokość 40-150 mm OKA-G40040150FBR 7423974
1 Sztuka
Końcówka kanału, wysokość 40-150 mm Końcówka kanału, wysokość 40-150 mm OKA-G40040150ES 7424284
1 Sztuka
Podzespół do rozgałęzienia kanału: trójnik i czwórnik Podzespół do rozgałęzienia kanału: trójnik i czwórnik OKA FB2 TX 7424821
1 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm Element regulujący do wspornika pokrywy, wysokość kanału 40-70 mm NE DSU2 4030 7424840
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm Element regulujący do wspornika pokrywy, wysokość kanału 60-110 mm NE DSU2 6050 7424842
3 Sztuka
Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm Element regulujący do wspornika pokrywy, wysokość kanału 100-175 mm NE DSU2 10075 7424844
3 Sztuka
Zacisk uziemiający Zacisk uziemiający 8AWR 6288704
10 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
Przegroda 135 FS Przegroda 135 FS TSG 135 FS 6062132
3 m
Przyssawka, 300 N Przyssawka, 300 N WZ 1029 7408634
