Jednostka dostawna dla GESR9, wysokość 60-110 mm
Nr kat. 7424906 | EAN 4012195245209
- Opis produktu
-

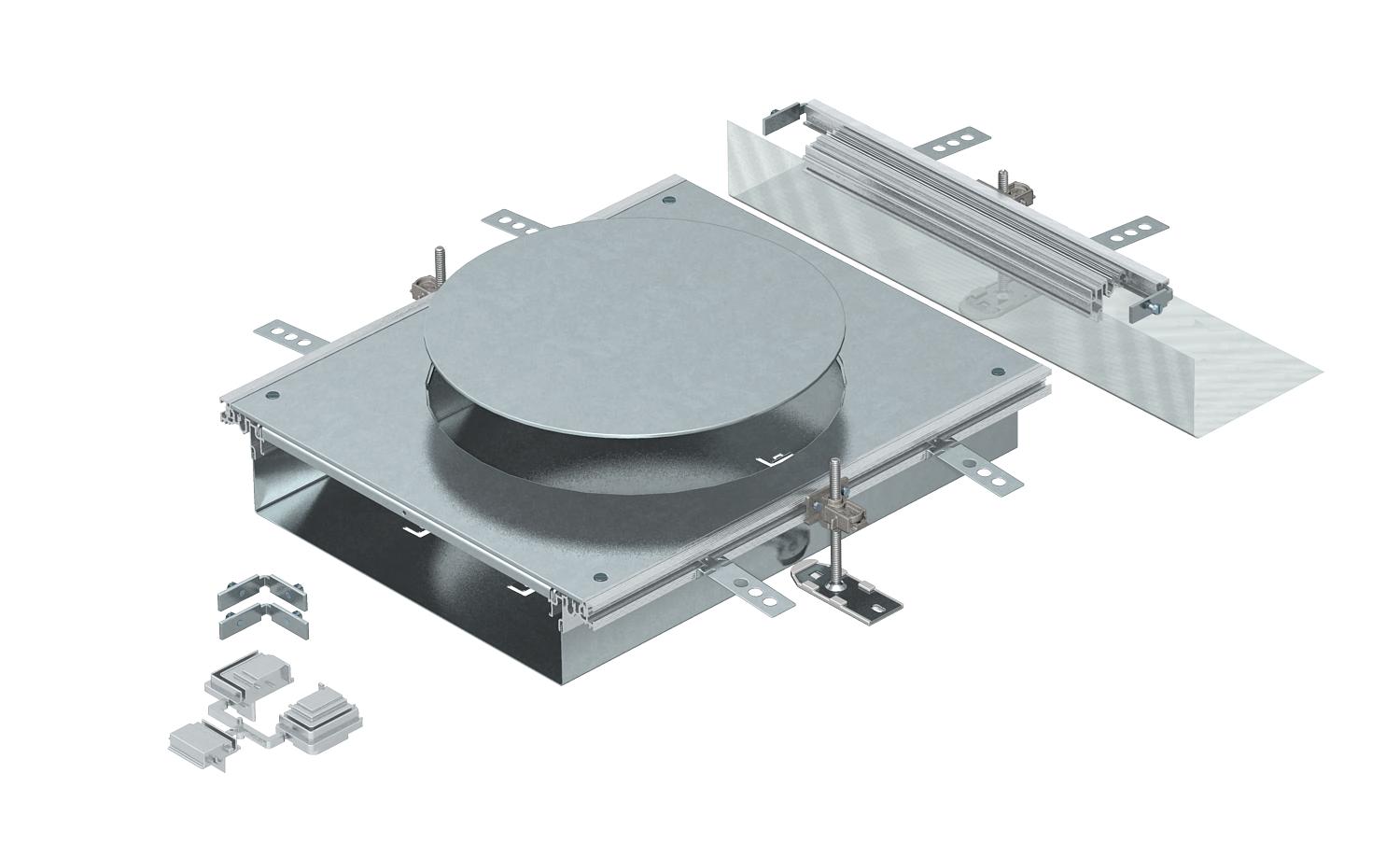

Opis produktuGotowa do montażu jednostka dostawna kanału, składająca się z pokrywy montażowej do kasety wielkości znamionowej R9, dwóch profili bocznych z korytem kablowym, profili wykładziny podłogowej, pokrywy z zamkniętym otworem montażowym i końcówki kanału. Zakres dostawy obejmuje 3 kątowniki mocujące o regulowanej wysokości, 3 kotwy do wylewki, 1 wspornik pokrywy i 1 podzespół do rozgałęzienia kątowego.
-
- Dane techniczne
-

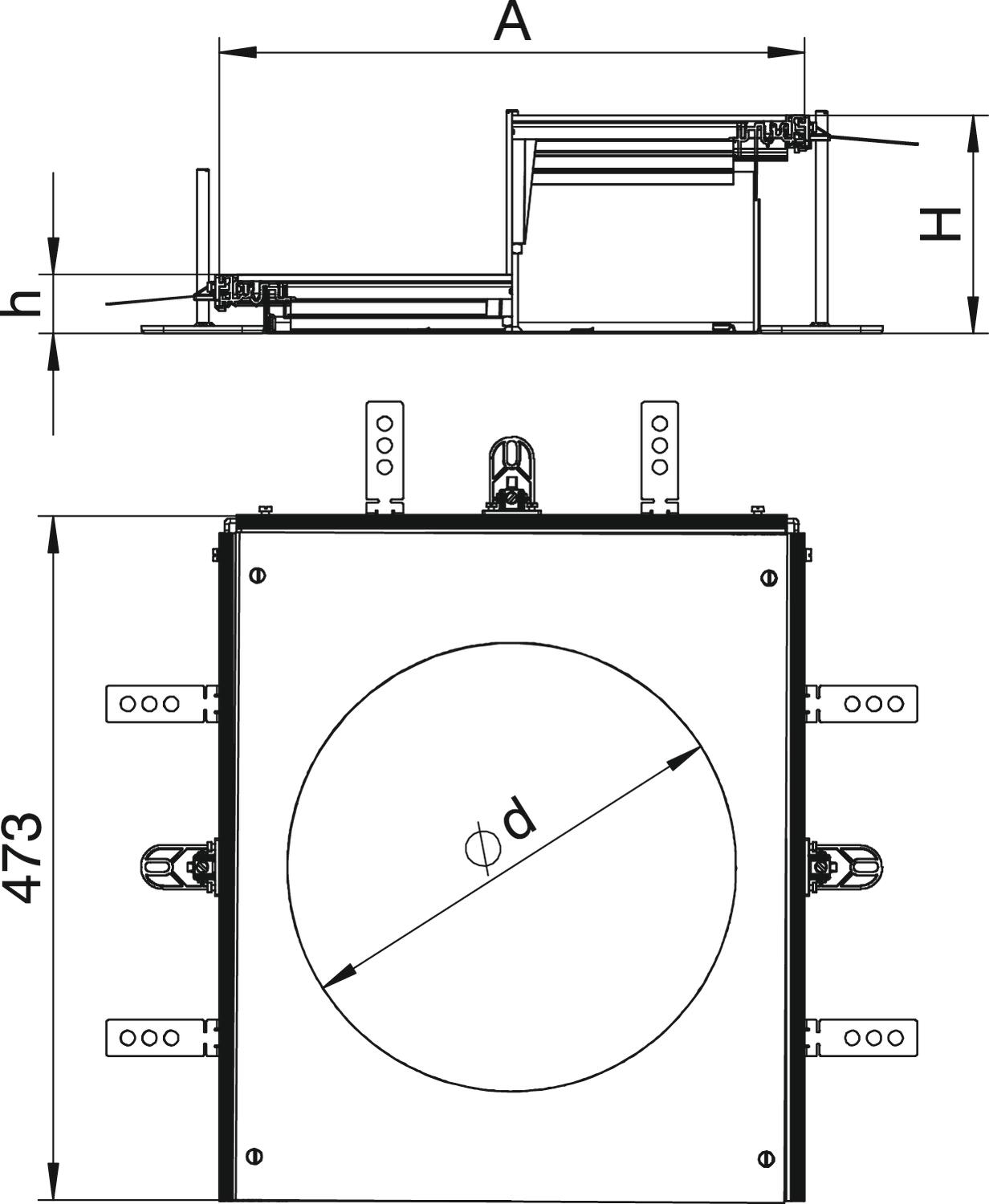

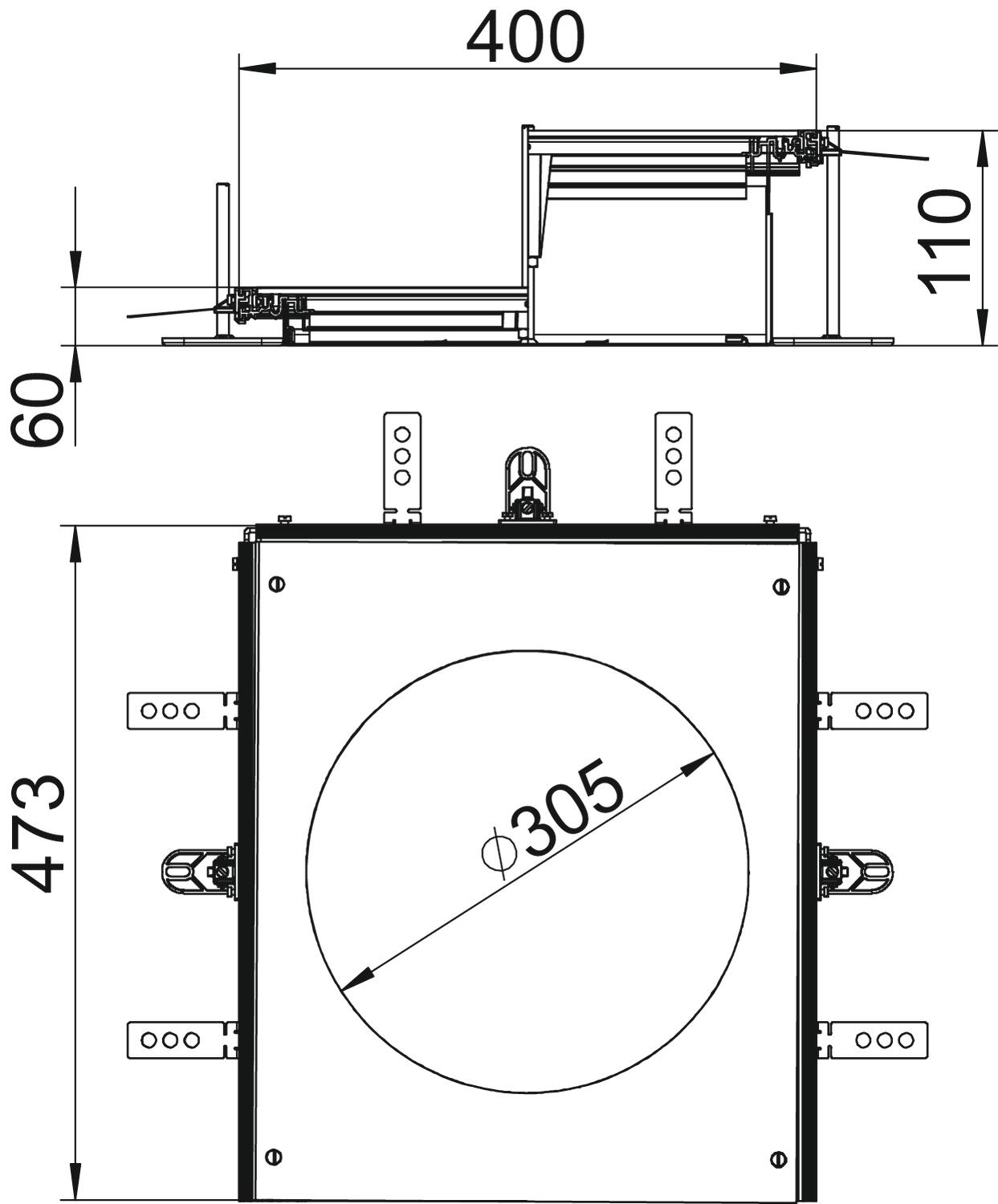

Wymiary
Długość 473 mm Grubość materiału pokrywy 4 Liczba otworów montażowych 1 Materiał Stal Minimalna wysokość wylewki 60 Możliwość montażu uszczelki tak Możliwość odłączenia brak Odpowiednie do kanału podpodłogowego zalewanego betonem brak Odpowiednie do otwartego kanału podpodłogowego związanego z posadzką tak Odpowiednie do szczeliny dylatacyjnej brak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Osłony 1 Otwór montażowy do puszki instalacyjnej Otwór montażowy na jednostkę montażową okrągła Otwór montażowy na puszkę napodłogową brak Pokrywa otworu montażowego tak Pokrywa zdejmowana tak Powierzchnia cynkowana metodą Sendzimira Szerokość 400 mm Wielkość znamionowa puszek instalacyjnych R9 Wymiar A 400 mm Wymiar d Ø 305 mm Wymiar h 60 mm Wysokość kanału maks. 110 mm Wysokość kanału min. 60 mm Z otworem przyłączeniowym tak Z przegrodą brak Z występem tak Zakres regulacji maks. 110 mm Zakres regulacji min. 60 mm Zamocowanie pokrywy zatrzaskowe brak Z wyrównaniem potencjałów brak - Wszystkie typy
- Do pobrania
-
Karta danych technicznych OKA-W A 6050R9 / 7424906 , 0.26MB , pdfDeklaracja zgodności UE OKA-W A 6050R9 / 7424906 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE OKA , 0.18MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
