Jednostka dostawna dla GESR9, wysokość 40-140 mm
Nr kat. 7424326 | EAN 4012195244004
- Opis produktu
-

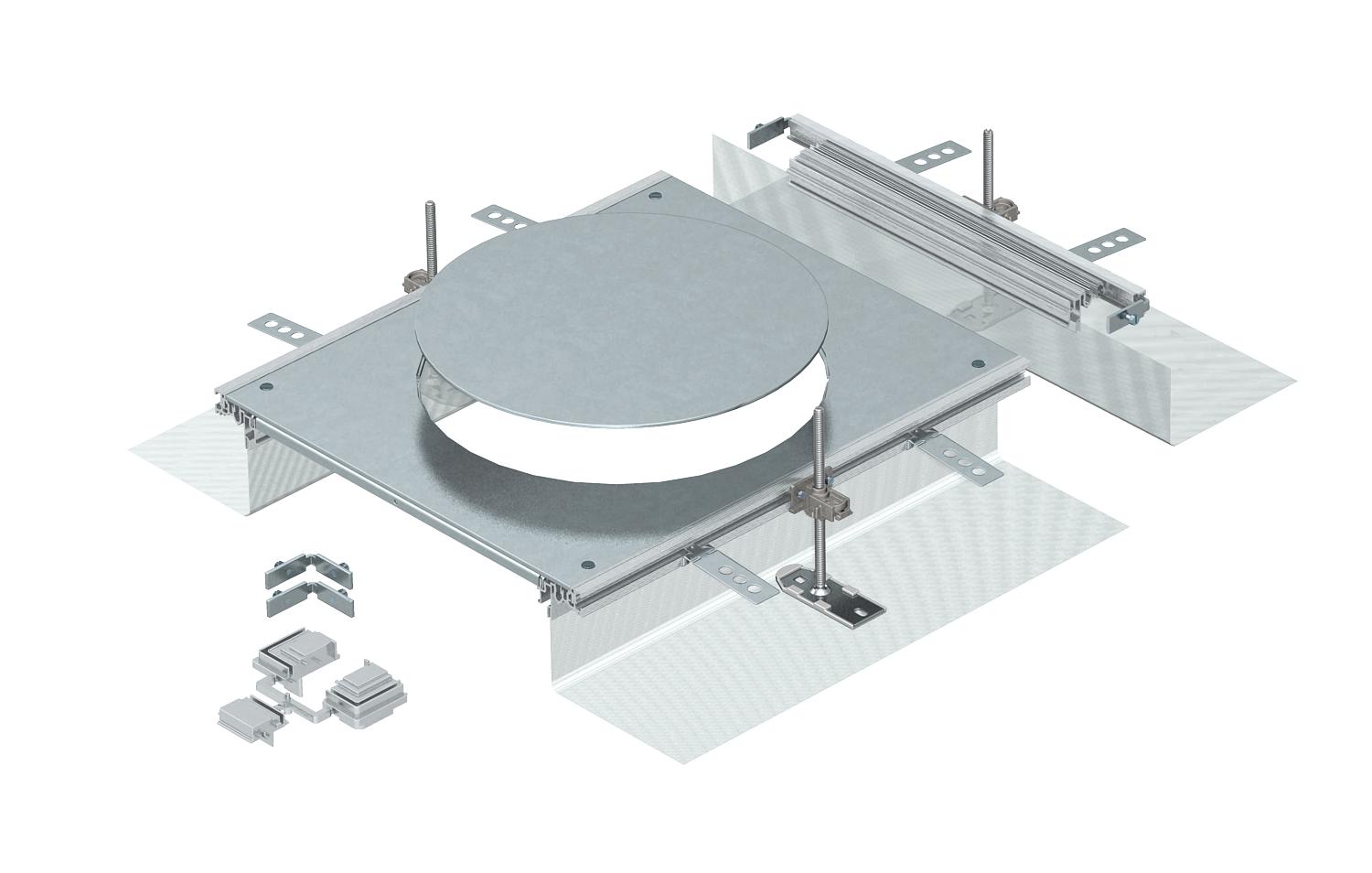

Opis produktuGotowa do montażu jednostka dostawna kanału, składająca się z pokrywy montażowej do kasety wielkości znamionowej R9, dwóch profili bocznych ze ścianką z metalowej siatki, profili wykładziny podłogowej, pokrywy z zamkniętym otworem montażowym i końcówki kanału. Zakres dostawy obejmuje 3 kątowniki mocujące o regulowanej wysokości, 3 kotwy do wylewki, 1 wspornik pokrywy (elementy regulujące do wsporników pokrywy nie wchodzą w zakres dostawy i należy je zamówić osobno) i 1 podzespół do rozgałęzienia kątowego.
-
- Dane techniczne
-
Wymiary

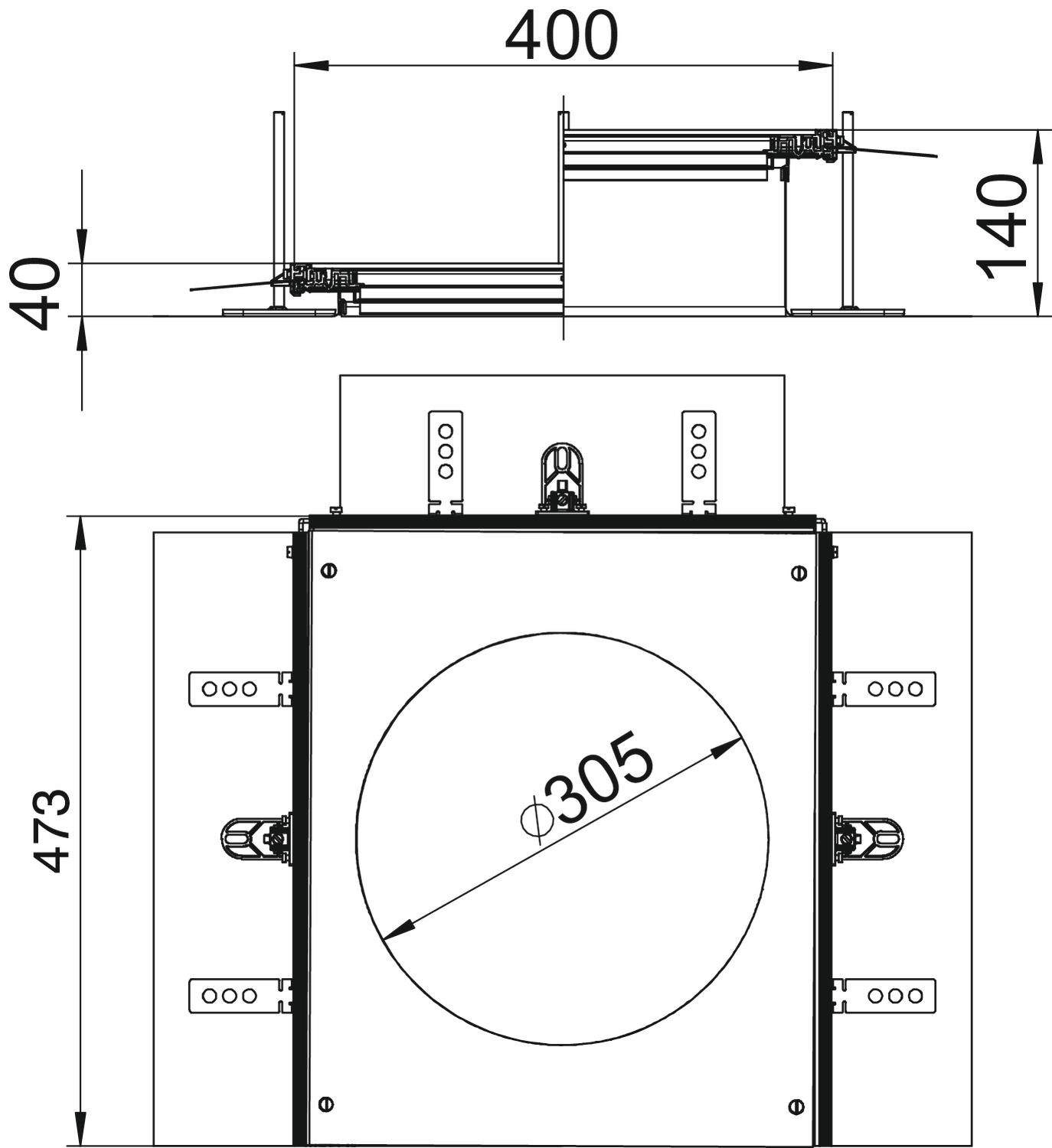

Długość 460 mm Grubość materiału pokrywy 4 Liczba otworów montażowych 1 Materiał Stal Minimalna wysokość wylewki 40 Możliwość montażu uszczelki tak Możliwość odłączenia tak Odpowiednie do kanału podpodłogowego zalewanego betonem brak Odpowiednie do otwartego kanału podpodłogowego związanego z posadzką tak Odpowiednie do szczeliny dylatacyjnej brak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Osłony 1 Otwór montażowy do puszki instalacyjnej Otwór montażowy na jednostkę montażową okrągła Otwór montażowy na puszkę napodłogową brak Pokrywa otworu montażowego tak Pokrywa zdejmowana tak Powierzchnia cynkowana metodą Sendzimira Płyta podłogowa brak Szerokość 400 mm Wielkość znamionowa puszek instalacyjnych R9 Wymiar A 400 mm Wymiar d Ø 305 mm Wymiar h 40 mm Wysokość kanału maks. 140 mm Wysokość kanału min. 40 mm Z otworem przyłączeniowym tak Z przegrodą brak Z występem tak Zakres regulacji maks. 140 mm Zakres regulacji min. 40 mm Zamocowanie pokrywy zatrzaskowe brak - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

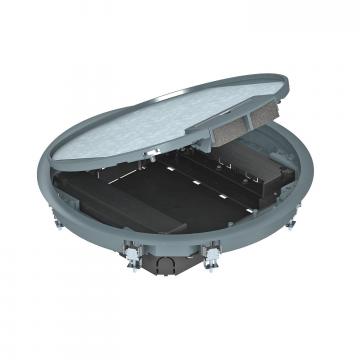

Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm
GESR9 55U V 7011 7405047 1 Sztuka

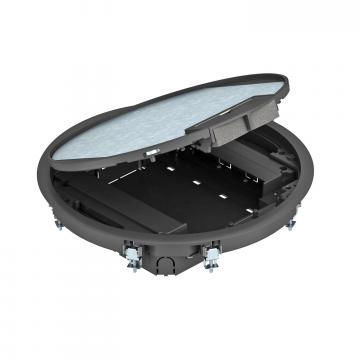

Kaseta zasilająca okrągła, do wylewki o wysokości 55 mm
GESR9 55U V 9011 7405049 1 Sztuka - Do pobrania
-
Karta danych technicznych OKA-G A 40140R9 / 7424326 , 0.23MB , pdfDeklaracja zgodności UE OKA-G A 40140R9 / 7424326 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE OKA , 0.18MB , pdfDo tego produktu nie są dostępne żadne zestawienia produktowe
