Jednostka dostawna dla GES9, wysokość 40-140 mm
Nr kat. 7424324 | EAN 4012195243991
- Opis produktu
-

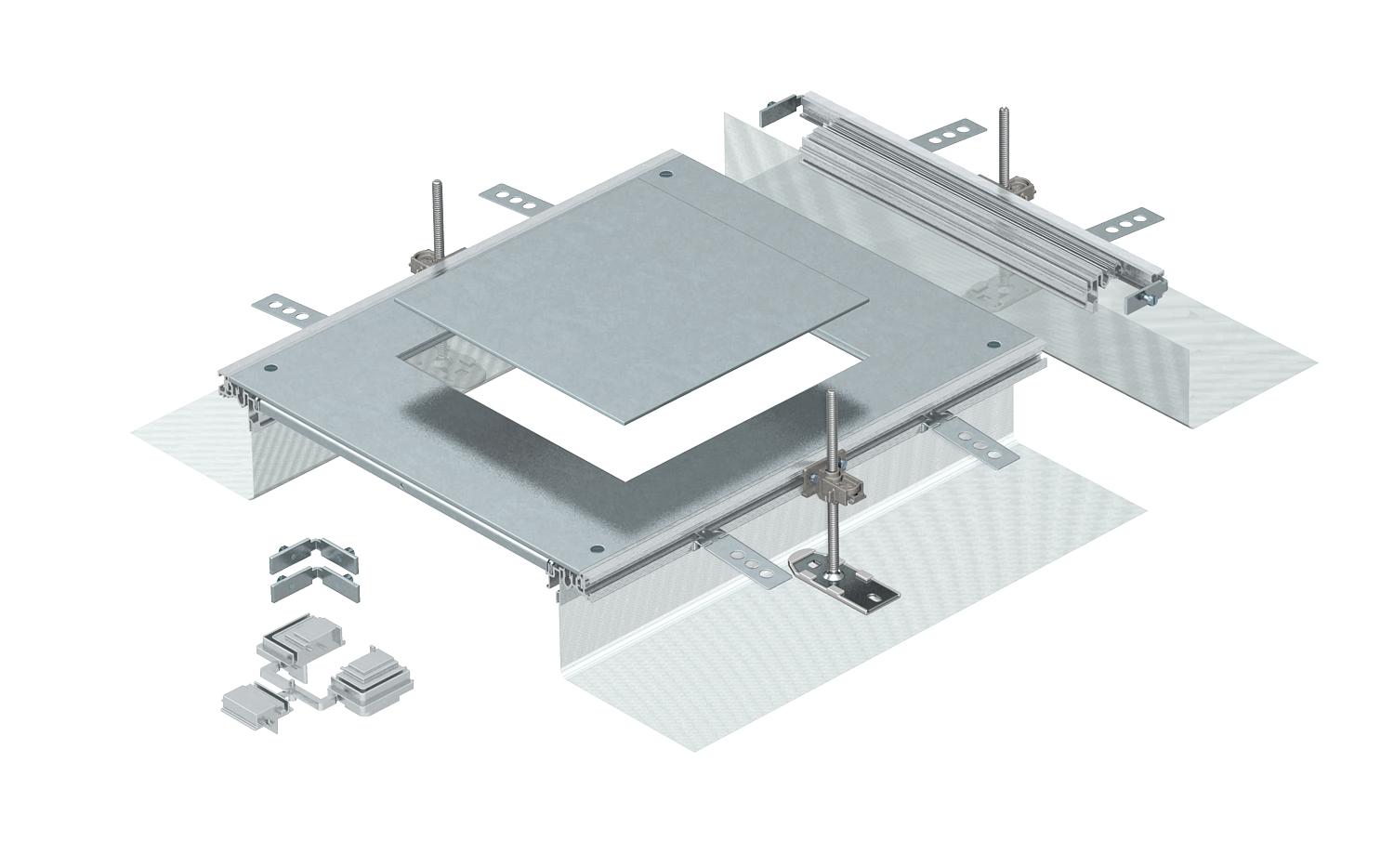

Opis produktuGotowa do montażu jednostka dostawna kanału, składająca się z pokrywy montażowej do kasety wielkości znamionowej 9, dwóch profili bocznych ze ścianką z metalowej siatki, profili wykładziny podłogowej, pokrywy z zamkniętym otworem montażowym i końcówki kanału. Zakres dostawy obejmuje 3 kątowniki mocujące o regulowanej wysokości, 3 kotwy do wylewki, 1 wspornik pokrywy (elementy regulujące do wsporników pokrywy nie wchodzą w zakres dostawy i należy je zamówić osobno) i 1 podzespół do rozgałęzienia kątowego.
-
- Dane techniczne
-
Wymiary

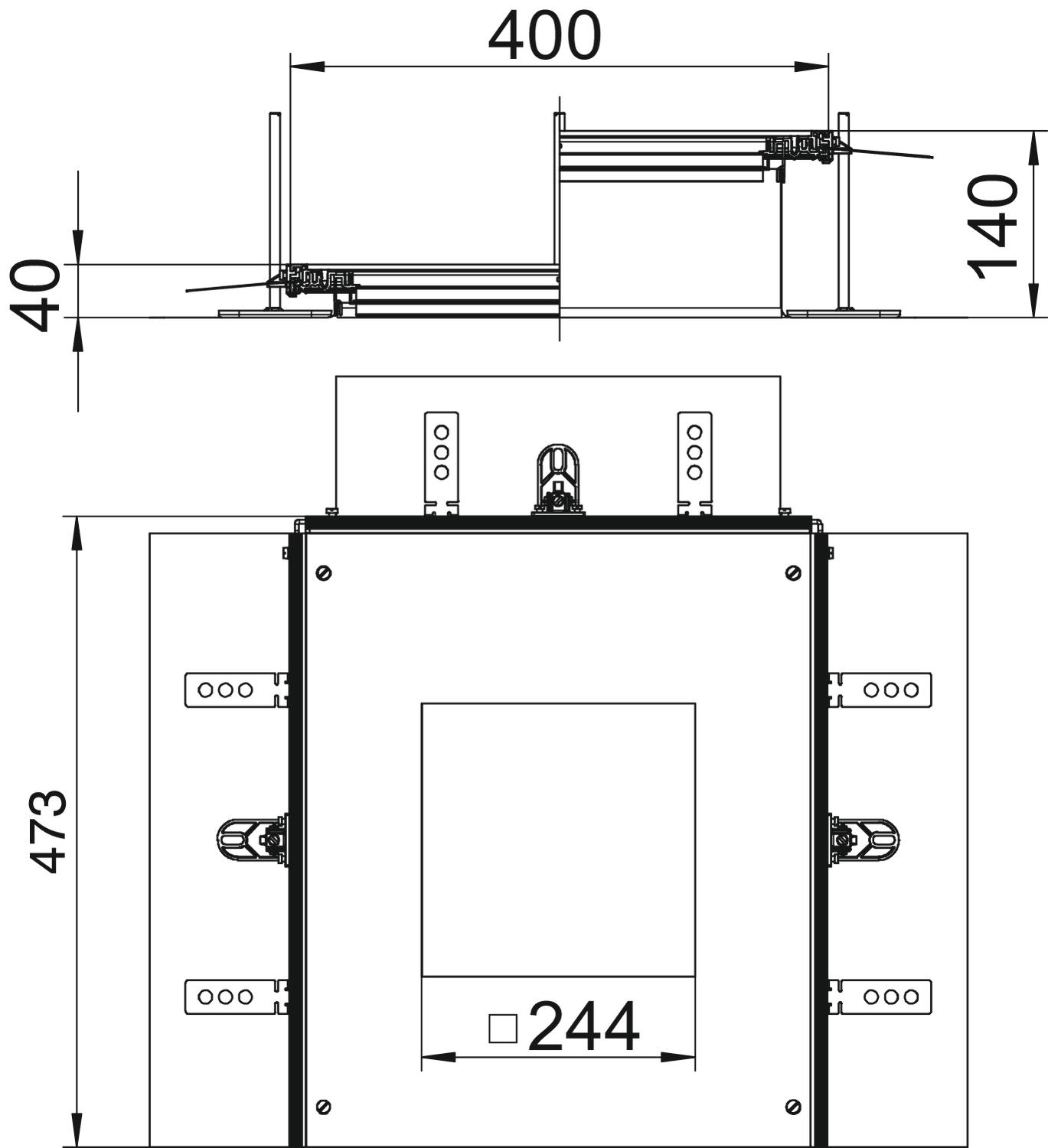

Długość 460 mm Grubość materiału pokrywy 4 Liczba otworów montażowych 1 Materiał Stal Minimalna wysokość wylewki 40 Możliwość montażu uszczelki tak Możliwość odłączenia brak Odpowiednie do kanału podpodłogowego zalewanego betonem brak Odpowiednie do otwartego kanału podpodłogowego związanego z posadzką tak Odpowiednie do szczeliny dylatacyjnej brak Odpowiednie do zamkniętego kanału podpodłogowego związanego z posadzką brak Osłony 1 Otwór montażowy do puszki instalacyjnej Otwór montażowy na jednostkę montażową kwadratowa Otwór montażowy na puszkę napodłogową brak Pokrywa otworu montażowego tak Pokrywa zdejmowana tak Powierzchnia cynkowana metodą Sendzimira Płyta podłogowa brak Szerokość 400 mm Wielkość znamionowa puszek instalacyjnych 9 Wymiar A 400 mm Wymiar a 244 mm Wymiar h 40 mm Wysokość kanału maks. 140 mm Wysokość kanału min. 40 mm Z otworem przyłączeniowym tak Z przegrodą brak Z występem tak Zakres regulacji maks. 140 mm Zakres regulacji min. 40 mm Zamocowanie pokrywy zatrzaskowe brak Z wyrównaniem potencjałów brak - Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm
GES9 55U V 7011 7405037 1 Sztuka
Kaseta zasilająca kwadratowa, do wylewki o wysokości 55 mm
GES9 55U V 9011 7405039 1 Sztuka - Do pobrania
-
