Izolowany maszt rurowy isFang do wewnętrznego prowadzenia przewodu isCon® 10000 |

Izolowany maszt rurowy isFang do wewnętrznego prowadzenia przewodu isCon®

Nr kat. 5408860 | EAN 4012196647873

Nr kat. / Typ

Długość

Opis produktu

Opis produktu

• do układania przewodów OBO isCon® w rurze
• do montażu na konstrukcji budynku z masztem isFang
• odpowiedni do obciążeń wiatrem zgodnie z Eurokodem 1: DIN EN 1991-1-4
• testowane zgodnie z VDE V 0185-561-8 (IEC TS 62561-8)

Dane techniczne

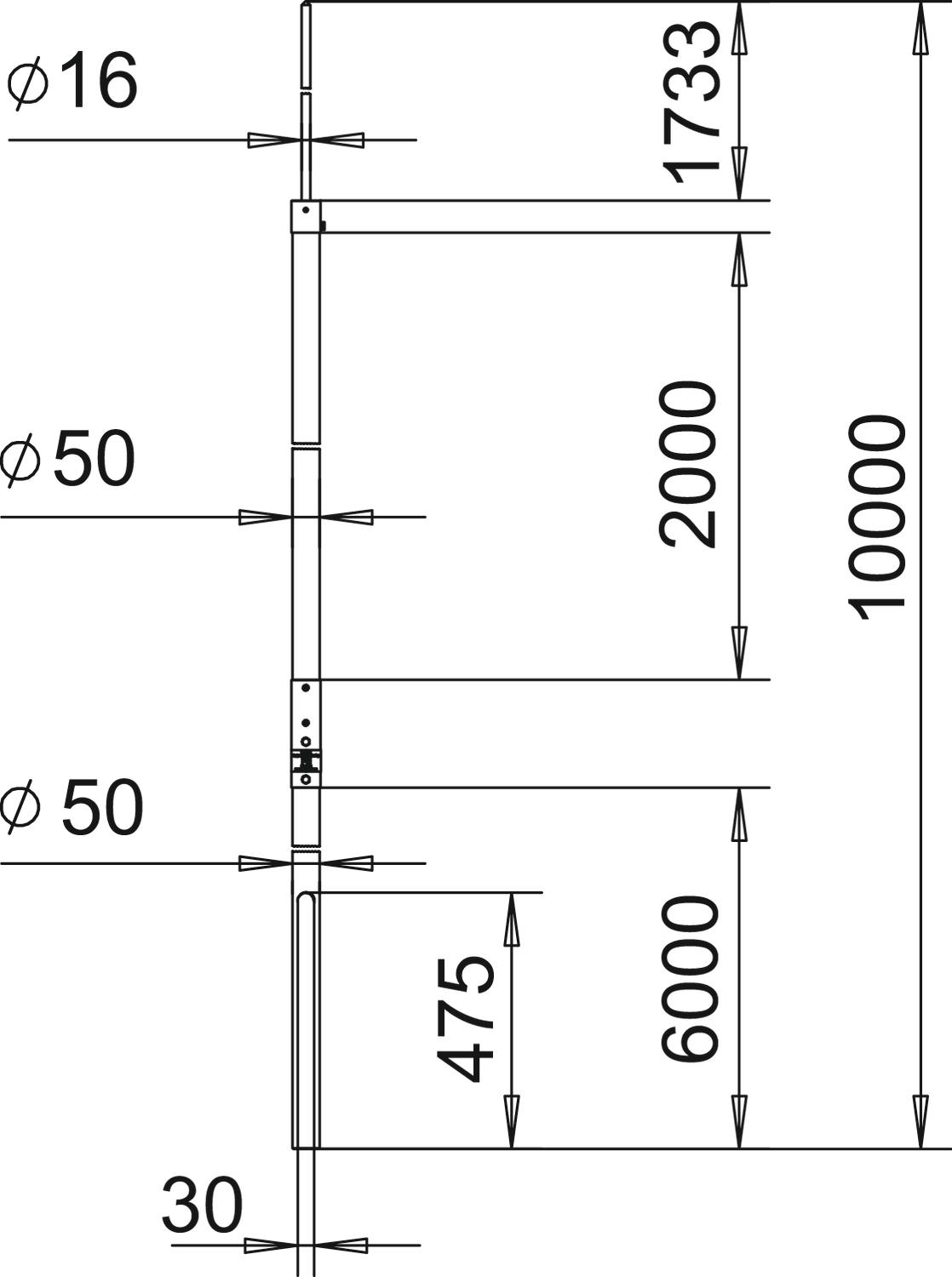

Wymiary

Długość	10000 mm
Materiał	Tworzywo sztuczne wzmocnione włóknem szklanym
Odporna na wysokie napięcie, izolowana konstrukcja	tak
Przyłącze	Przewód okrągły
Wykonanie	Zwód pionowy
Wymiar	10000mm

Wymiar A	6000 mm
Wymiar B	2000 mm
Wymiar d min.	50 mm
Wymiar H	1733 mm
Wymiar L	10000 mm

Wszystkie typy

Wszystkie typy

Typ	Długość	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
isFang IN L4	4000 mm	5408854	Sztuka	1 Sztuka
isFang IN L6	6000 mm	5408856	Sztuka	1 Sztuka
isFang IN L8	8000 mm	5408858	Sztuka	1 Sztuka
isFang IN L10	10000 mm	5408860	Sztuka	1 Sztuka

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Podstawa betonowa do systemu FangFix 16 kg	F-FIX-S16	5403227	Sztuka	1 Sztuka
Podstawka ochonna do podstaw betonowych 16kg do trójnogu isFang	F-FIX-B16 3B	5403238	Sztuka	10 Sztuka
Przewód isCon® Professional w kolorze czarnym	isCon Pro 75 SW	5408008	m	100 m
Końcówka przyłączeniowa przewodu IsCon®	isCon connect	5408022	Sztuka	2 Sztuka
Element przyłączeniowy do prowadzenia przewodu isCon wewnątrz izolowanego masztu rurowego isFang	isCon IN connect	5408024	Sztuka	1 Sztuka
isFang - trójnóg do masztów odgromowych	isFang 3B-100	5408968	Sztuka	1 Sztuka
