Fotowoltaiczne rozwiązanie systemowe typu 2 ze złączem MC4 do falowników z 2 trackerami MPP, 1000 V DC IP 66

Fotowoltaiczne rozwiązanie systemowe typu 2 ze złączem MC4 do falowników z 2 trackerami MPP, 1000 V DC

Nr kat. 5088556 | EAN 4012196816088

Nr kat. / Typ	5088556 / PVG-C1000S110

Stopień ochrony	IP 66

Opis produktu

Opis produktu

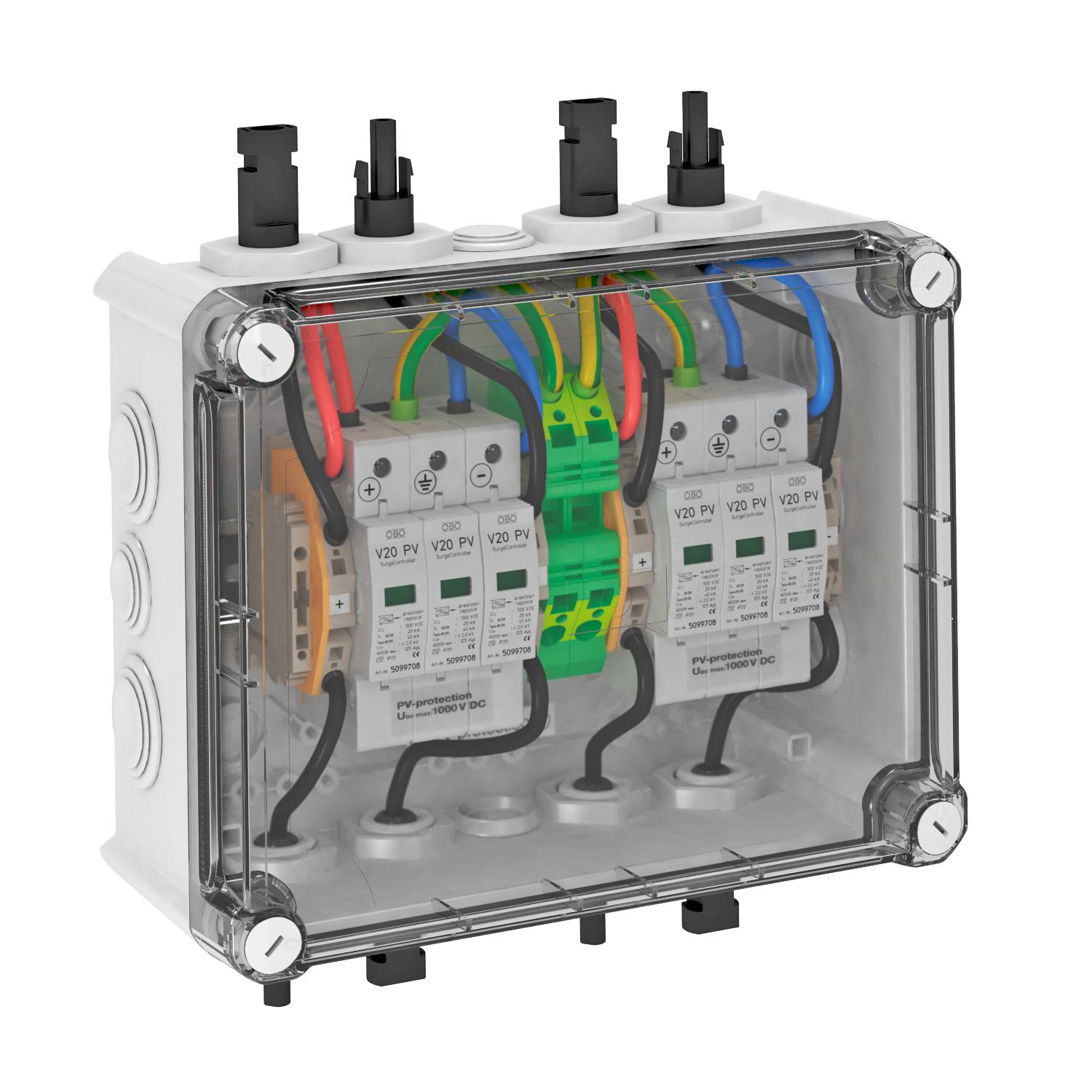

Rozwiązanie systemowe typu 2 ze złączem MC4 do falowników fotowoltaicznych z 2 oddzielnymi trackerami MPP

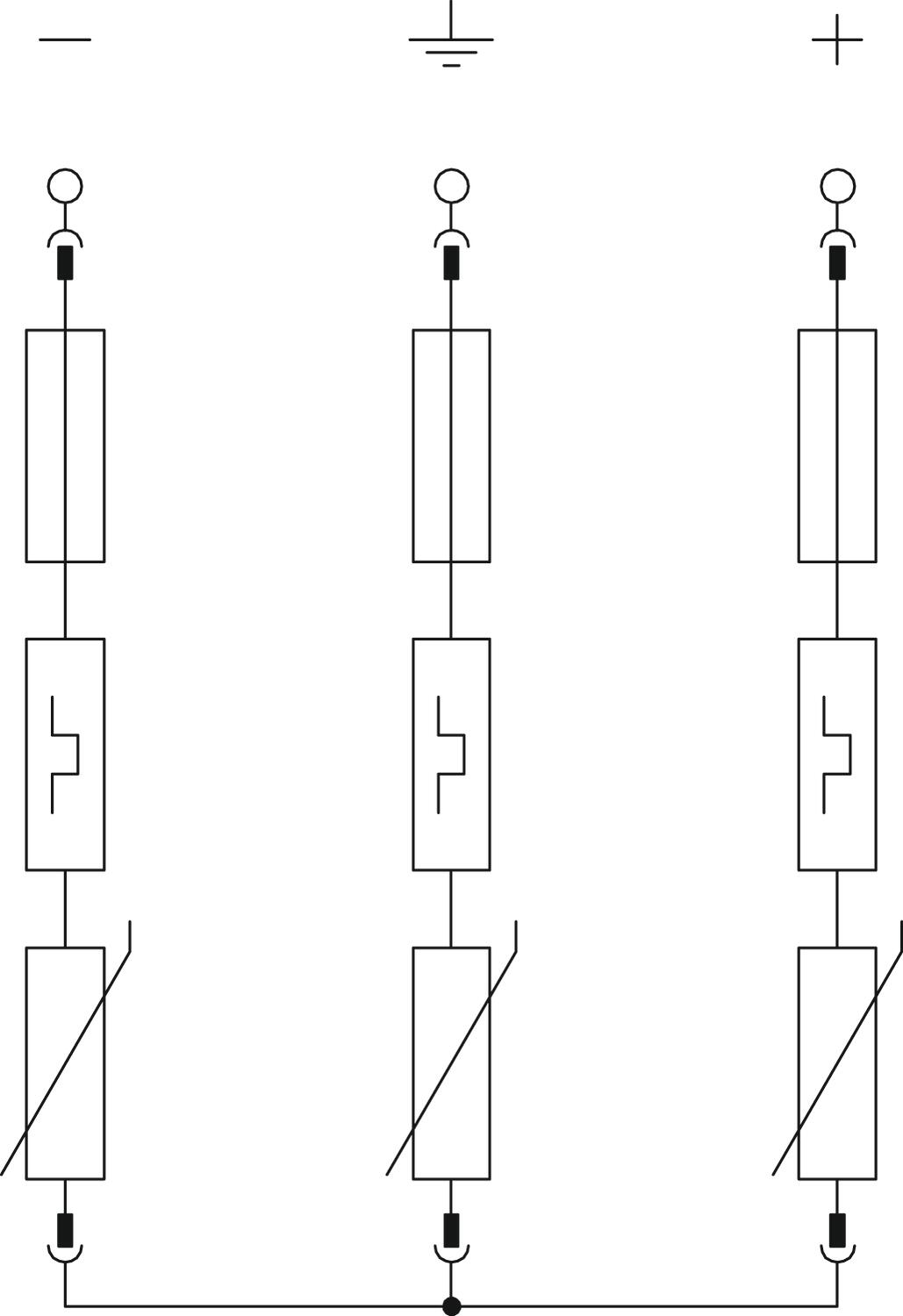

• Ogranicznik warystorowy, podłączany z urządzeniem odłączającym w odpornym na błędy obwodzie Y zgodnie z VDE 0100-712 (50539-12)
• niski poziom ochrony DC: <4,0 kV (Uoc max = 1000V DC z V20-C / 0-500PV)
• wejście łańcucha fotowoltaicznego (złącze MC4) na wejściu MPP-WR, do 30A DC na zacisk
• Wstępnie zmontowany w obudowie z poliwęglanu (IP66), odporny na promieniowanie UV do użytku na zewnątrz

Do ochrony falownika DC w instalacjach fotowoltaicznych.

Jeśli istnieje ryzyko kondensacji pary wodnej z powodu wiatru, lodu, temperatury lub słońca, mogą być konieczne dodatkowe elementy!

Dane techniczne

Możliwości podłączenia

Anschlussart Generatoranschlusskasten	MC4
Czas zadziałania	<25 ns
Entries per MPPT	1
Exits per MPPT	1
Funkcja monitorowania	brak

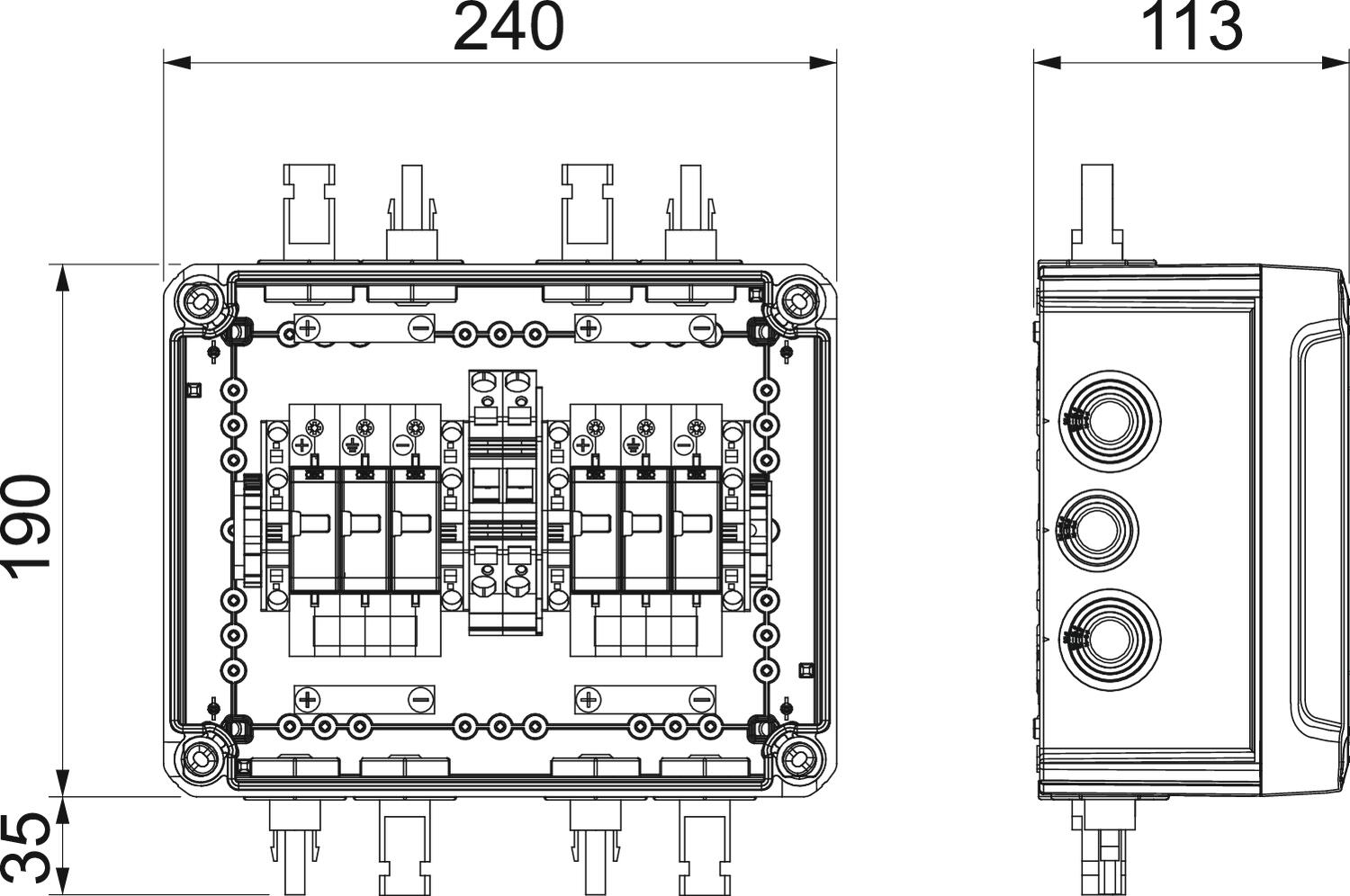

Głębokość	113 mm
Ilość wejść	1
Ilość wejść modułów	1
Inny kształt sieci	brak
Klasa testu Typ 1	brak
Klasa testu Typ 2	tak
Klasa testu Typ 3	brak
Kolor	jasnoszary; RAL 7035
Kształt sieci	DC
Kształt sieci DC	tak
Kształt sieci IT	brak
Kształt sieci TN	brak
Kształt sieci TN-C	brak
Kształt sieci TN-C-S	brak
Kształt sieci TN-S	brak
Kształt sieci TT	brak
Liczba biegunów	3
Liczba wejść przewodów	4
LPZ	1→2
Maks. Napięcie PV	1000 V
Maks. Napięcie wejściowe DC	1000 V
Maks. Prąd wejściowy na moduł	30 A
Maks. Prąd wyjściowy	30 A

Maks. zabezpieczenie nadprądowe po stronie sieci	125
Maksymalne zabezpieczenie	125 A
Maksymalny prąd wyładowczy (8/20 μs)	40 kA
Materiał obudowy	PC
najwyższe napięcie ciągłe DC	1000 V
Number of MPPTs	2
Odporność kod IK	IK05
Przekrój przewodu elastycznego (cienkożyłowy) min.	25 mm²
Przekrój przewodu sztywnego (jedno-/wielożyłowego) maks.	35 mm²
Rodzaj przewodów do ograniczników przepięć	Przewód zasilających DC (PV)
Rodzaj wejścia	MC4
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,0869 kg CO₂e / 1 Sztuka
SPD zgodnie z EN 61643-11	Typ 2
SPD zgodnie z IEC 61643-1	klasa II
Sposób montażu	zamontowana wstępnie w obudowie
Stopień ochrony	IP 66
Sygnalizacja	optyczna
Szerokość	240 mm
Temperatura eksploatacji maks.	80 °C
Temperatura eksploatacji min.	-40 °C
Wykonanie	Ochrona dwóch trakerów MPP dzięki złączom MC4
Wymiar	1000V DC
Wyposażone w odłącznik obciążenia	brak
Wysokość	190 mm
Zakres temperatur maks.	60 °C
Zakres temperatur min.	-5 °C
zdalna sygnalizacja	brak
Znamionowy prąd wyładowczy (8/20 µs)	20 kA

Wszystkie typy

Wszystkie typy

Typ	Stopień ochrony	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
PVG-C1000S110	IP 66	5088556	Sztuka	1 Sztuka
