Element przyłączeniowy do prowadzenia przewodu isCon wewnątrz izolowanego masztu rurowego isFang 28 | H1/150 | 23

morepic-1

morepic-2

Element przyłączeniowy do prowadzenia przewodu isCon wewnątrz izolowanego masztu rurowego isFang

Nr kat. 5408024 | EAN 4012195864172

Nr kat. / Typ

Wymiar d min.	28 mm

Obciążalność prądem piorunowym

Dopasowanie

Opis produktu

Opis produktu

skręcane przyłącze dla przewodu isCon®
podłączenie i instalacja kabla w maszcie izolowanym
testowane do 150 kA (klasa odgromowa II)

Dane techniczne

Dane techniczne

Dedykowane do połączenia	inne
Dopasowanie	23 mm
Materiał	stal nierdzewna 1.4301
Obciążalność prądem piorunowym	H1/150 kA

Wymiar	Ø23mm
Wymiar d min.	28 mm
Zakres zaciskania maks.	23 mm

Wszystkie typy

Wszystkie typy

Typ	Wymiar d min.	Obciążalność prądem piorunowym	Dopasowanie	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
isCon IN con 2	28 mm	H1/150 kA	20 mm	5408019	Sztuka	1 Sztuka
isCon IN con PRE	28 mm	H2/200 kA	23 mm	5408020	Sztuka	1 Sztuka
isCon IN connect	28 mm	H1/150 kA	23 mm	5408024	Sztuka	1 Sztuka

Dodatki

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Narzędzie do zdejmowania izolacji z przewodów isCon®	isCon stripper 2	5408013	Sztuka	1 Sztuka

Do pobrania

Karta danych technicznych isCon IN connect / 5408024 , 0.17MB , pdf

Przewodnik Przewodnik ochrony odgromowej i przeciwprzepięciowej. , 2.10MB , pdf

Broszura Solutions for photovoltaic systems , 11.37MB , pdf

Katalog Zewnętrzna ochrona odgromowa , 19.55MB , pdf

Deklaracja zgodności UE isCon IN connect / 5408024 , 0.06MB , pdf

Do pobrania

Instrukcja montażu Pełna instrukcja montażu isCon® , 6.17MB , pdf

Karta charakterystyki Karta charakterystyki farba do zabezpieczania śrub , 2.00MB , pdf

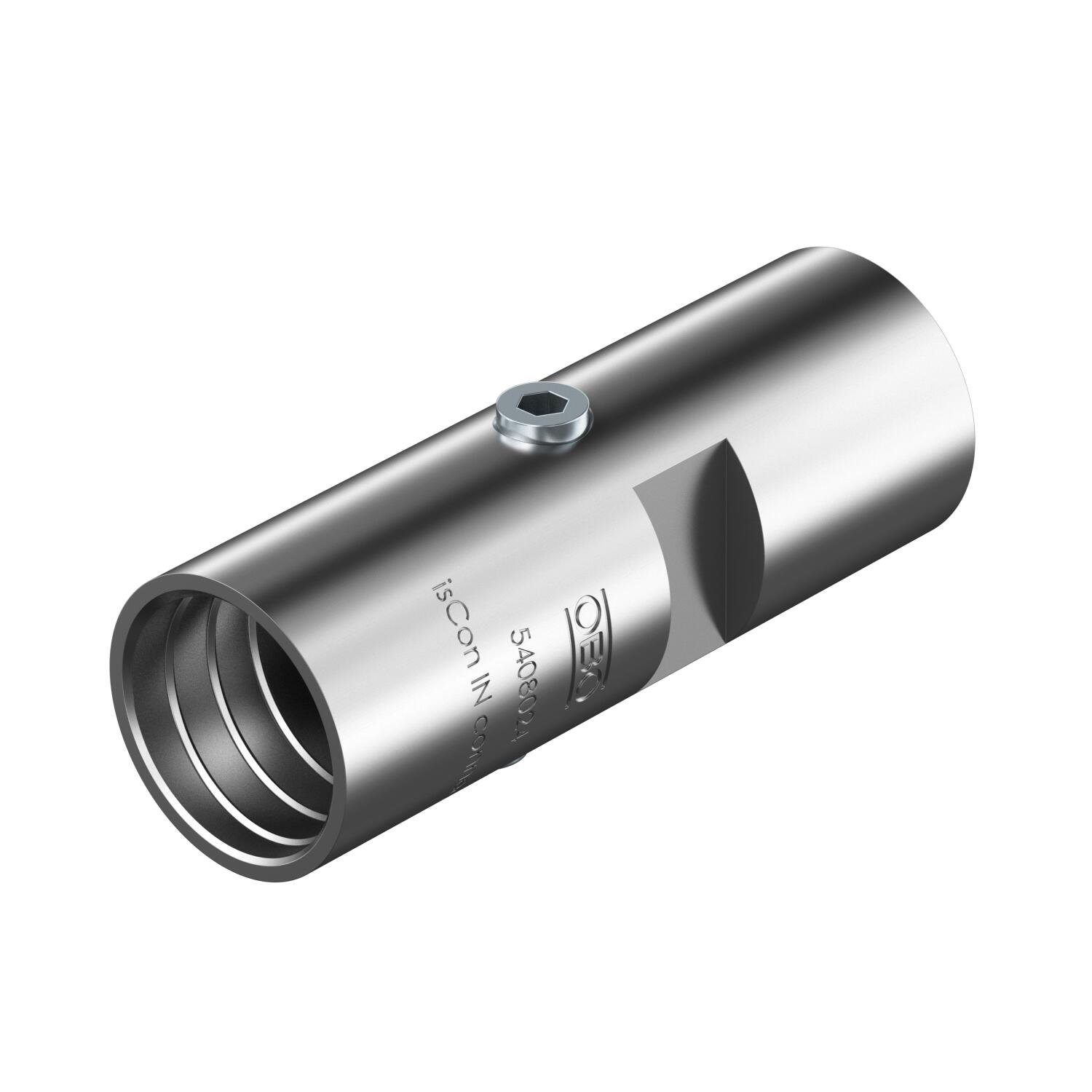

Rysunek produktu isCon IN connect / 5408024, 66.12 kB, jpg

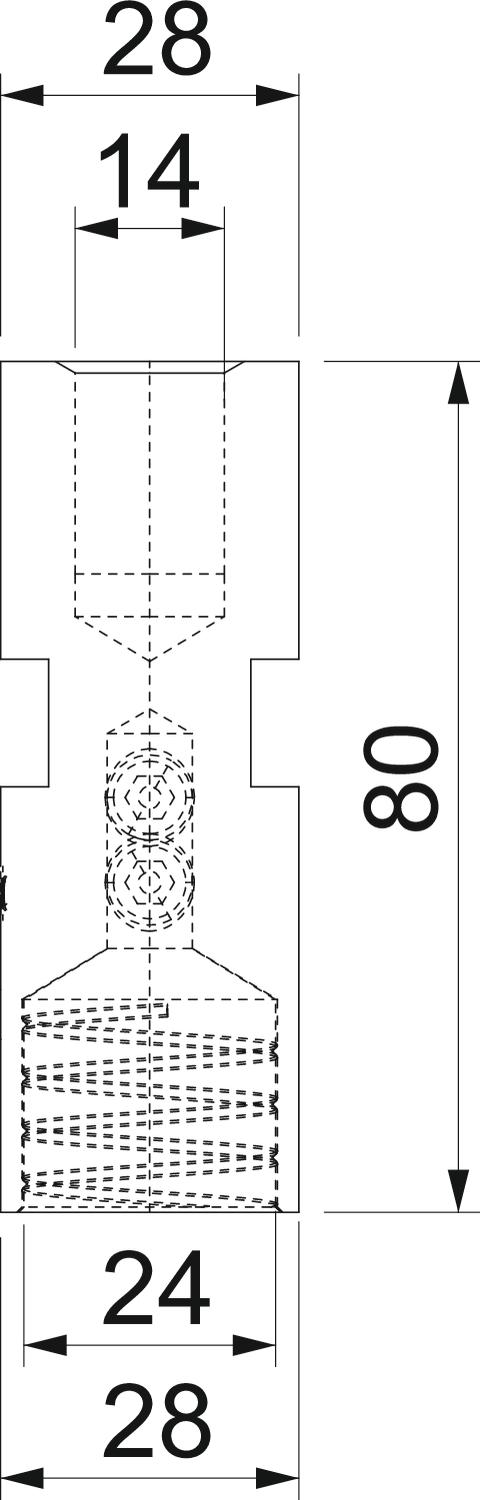

Rysunek wymiarowy isCon IN connect / 5408024, 62.55 kB, jpg

isCon IN connect / 5408024

5408024_KSTP1.stp, 78.71 kB
