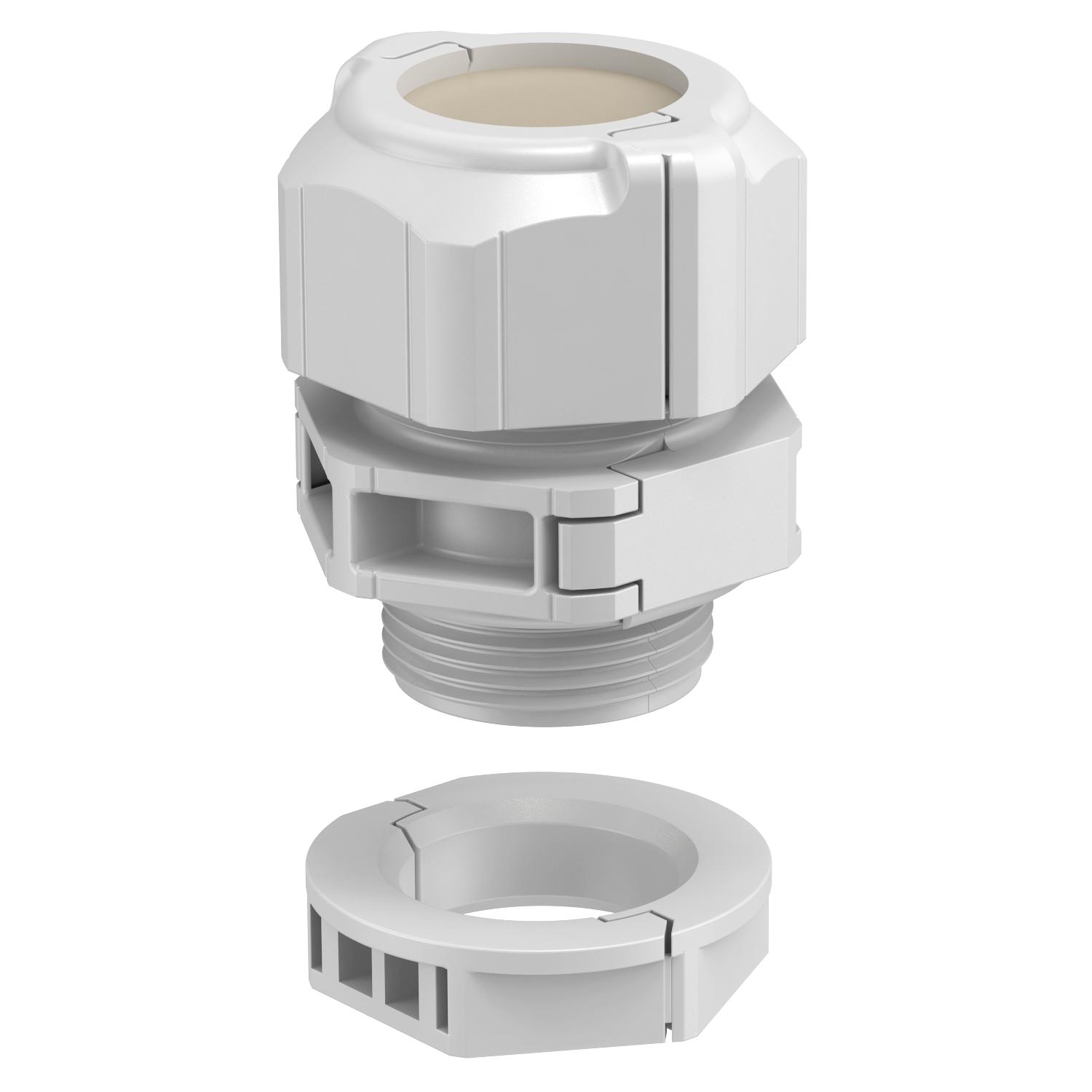

Dzielony dławik kablowy, zamknięta wkładka uszczelniająca, jasnoszary
Nr kat. 2024970 | EAN 4012196536627
- Opis produktu
-
Opis produktuRozdzielny dławik kablowy V-TEC TB .., podobnie jak wszystkie dławiki V-TEC, zapewnia bezpieczne uszczelnienie kabli. Montaż dławika rozdzielnego jest możliwy na podłączonych już przewodach.
V-TEC TB jest bezkonkurencyjny przy modernizacji istniejącej instalacji. Brak konieczności demontażu przewodów zapewnia zachowanie ciągłości zasilania i brak przestojów np. na produkcji.
Zestaw składa się z adaptera, nakrętki kołpakowej i uszczelki. Podzielona nakrętka zabezpieczająca jest również umieszczona w zestawie.
-
- Dane techniczne
-
Dane techniczne
Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe tak Dławik kablowy do kabli płaskich brak Długość 46 mm Długość gwintu 14 mm Gwint M32 x 1,5 Kolor jasnoszary Materiał Poliwęglan Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń brak Niestabilny moment dokręcenia 8 Nm Ochrona przed zginaniem brak Odporny na uderzenia tak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 46 Rozmiar klucza 1 46 mm Rozmiar klucza 2 40 mm Rozmiar znamionowy gwintu 32 Skok gwintu 1,5 mm Stopień ochrony IP 67 strefy zagrożone wybuchem brak Szerokość 51,5 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M32 Wymiar D 28 mm Wymiar E 51,5 mm Wymiar E1 (mm) 51,5 mm Wymiar E2 45 mm Wymiar G M32x1,5 mm Wymiar L 41 mm Wymiar L maks. 41 mm Wymiar L. min. 32 mm Wymiar L1 14 mm Wymiar L2 10 mm Wymiar L3 12 mm Wysokość 53,5 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 80 °C Zakres temperatur min. -20 °C - Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC TB32 / 2024970 , 0.24MB , pdfDeklaracja zgodności UE V-TEC TB32 / 2024970 , 0.05MB , pdfREACH Deklaracja zgodności V-TEC TB32 / 2024970 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC TB32 / 2024970 , 0.12MB , pdfInstrukcja montażu V-TEC TB32 , 1.37MB , pdf
