Dzielony dławik kablowy, wkładka uszczelniająca, 1 przewód, jasnoszary
Nr kat. 2024912 | EAN 4012196563289
- Opis produktu
-

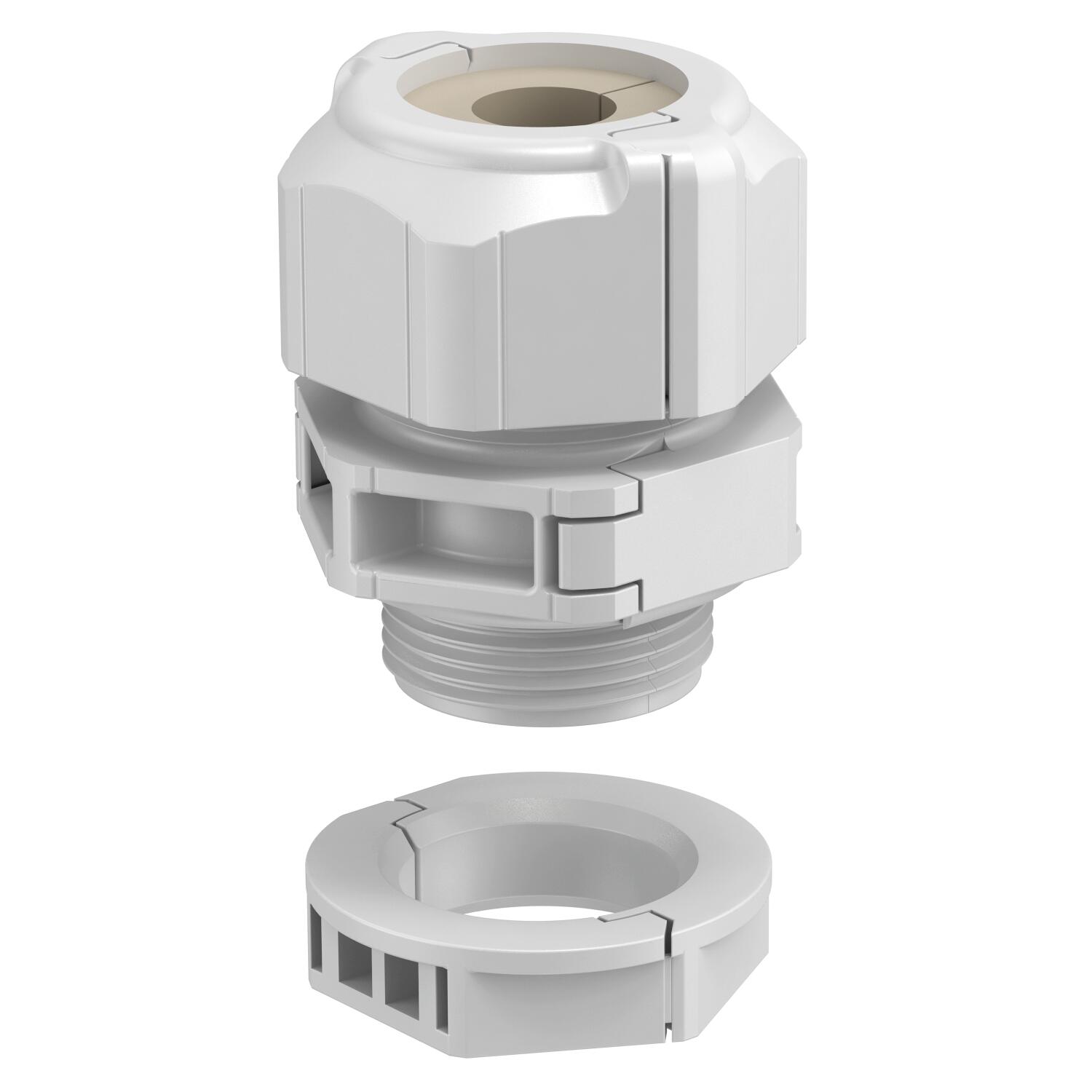

Opis produktuRozdzielny dławik kablowy V-TEC TB .., podobnie jak wszystkie dławiki V-TEC, zapewnia bezpieczne uszczelnienie kabli. Montaż dławika rozdzielnego jest możliwy na podłączonych już przewodach.
V-TEC TB jest bezkonkurencyjny przy modernizacji istniejącej instalacji. Brak konieczności demontażu przewodów zapewnia zachowanie ciągłości zasilania i brak przestojów np. na produkcji.

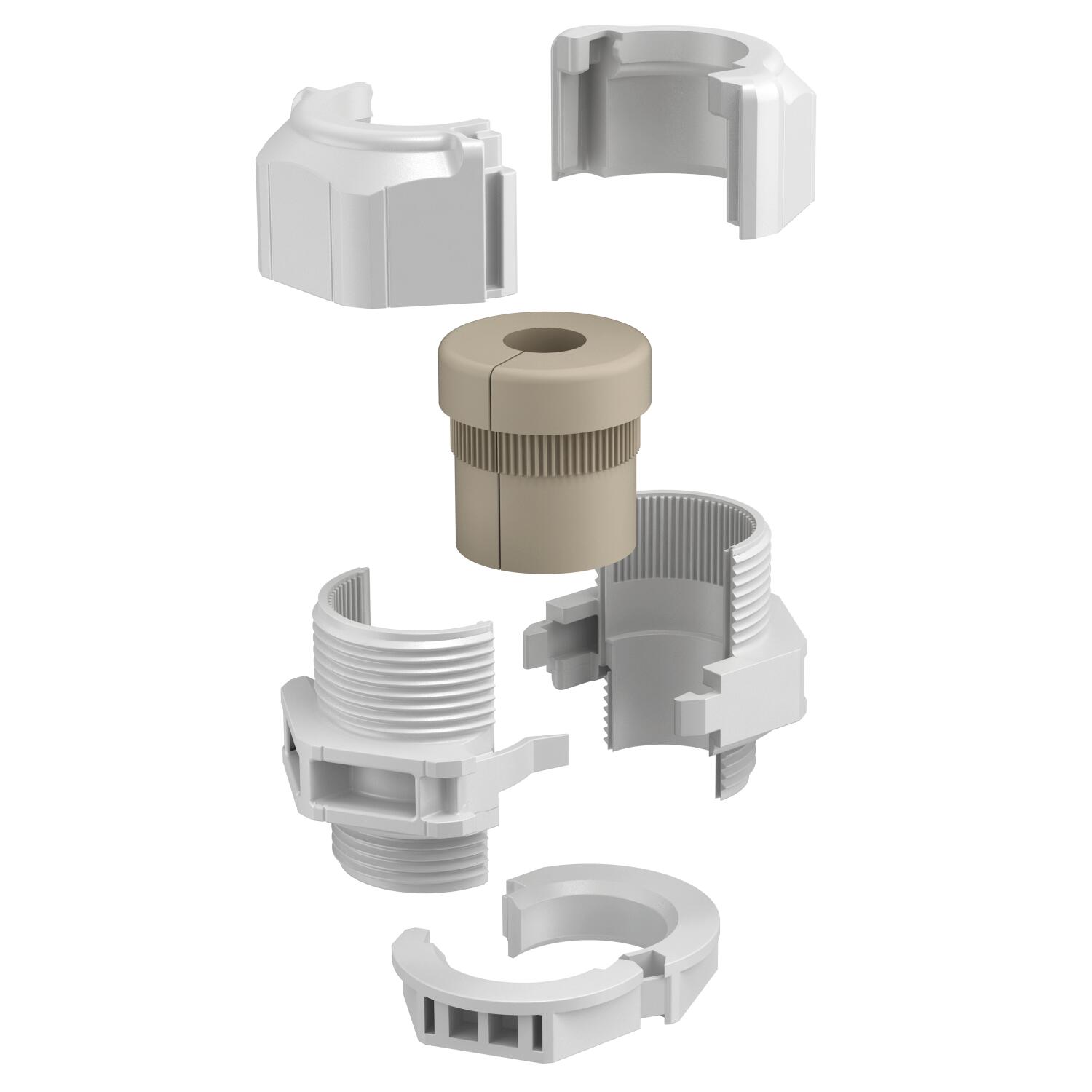

Zestaw składa się z adaptera, nakrętki kołpakowej i uszczelki. Podzielona nakrętka zabezpieczająca jest również umieszczona w zestawie.
-
- Dane techniczne
-
Dane techniczne

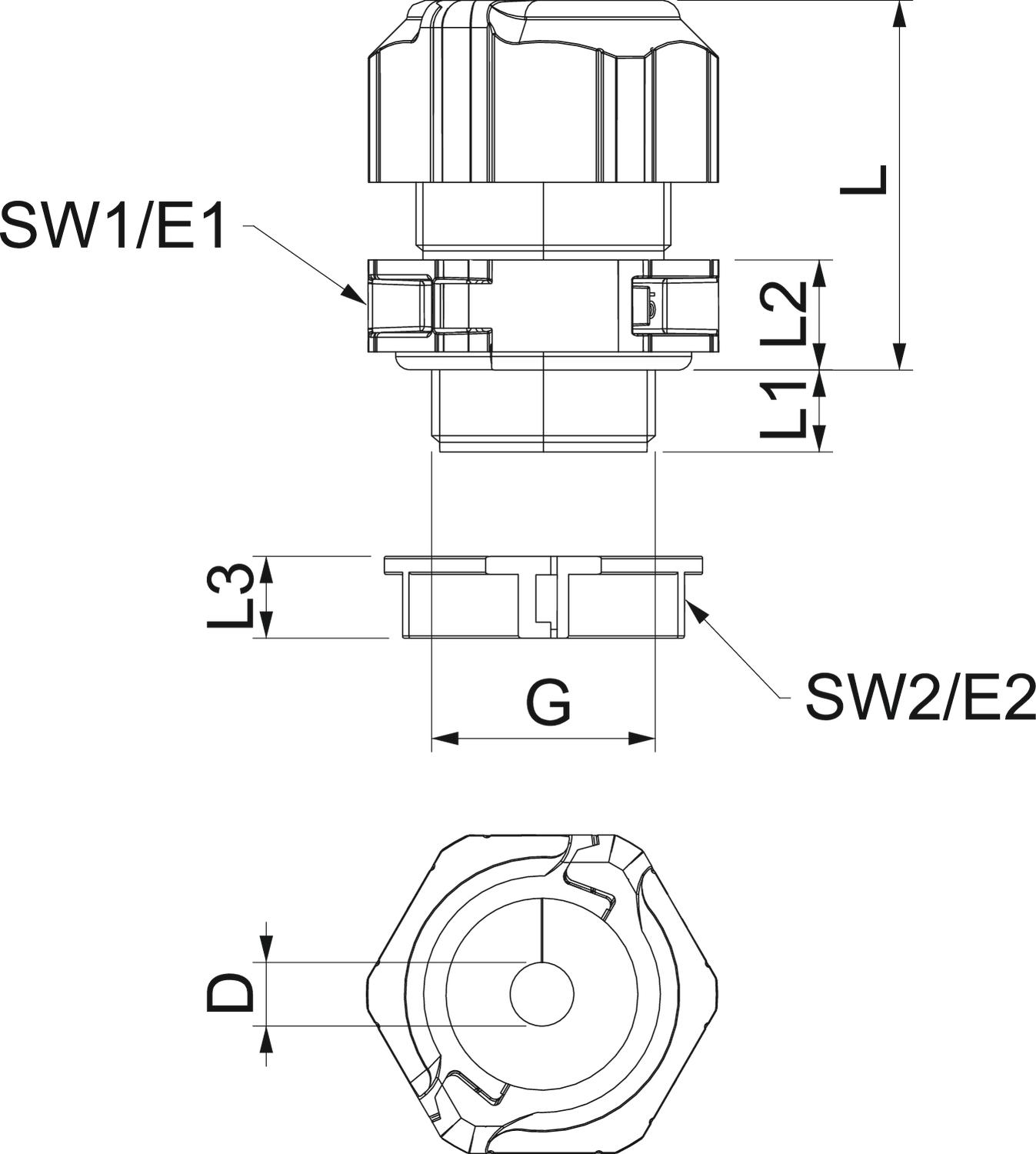

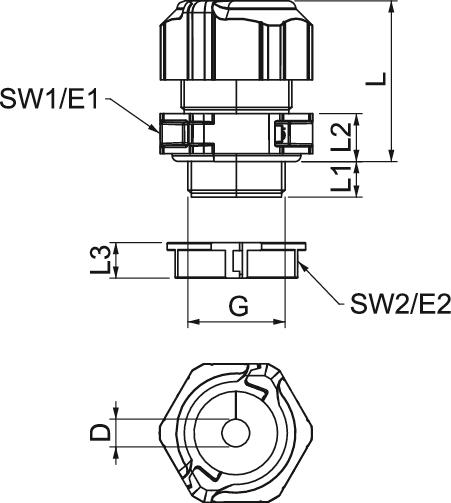

Bezhalogenowy tak do gazowych stref EX bez do pyłowych stref EX bez Do strefy Ex bez Dzielone połączenie śrubowe tak Dławik kablowy do kabli płaskich brak Długość 35 mm Długość gwintu 11 mm Gwint M25 x 1,5 Kolor jasnoszary Liczba otworów 1 Materiał Poliwęglan Materiał samogasnący zgodnie z VDE 0471/DIN 695 część 2-1, temperatura badania 650°C Mozliwość odciążania naprężeń brak Niestabilny moment dokręcenia 4 Nm Obszar uszczelnienia D maks. 7 mm Obszar uszczelnienia D min. 5 mm Ochrona przed zginaniem brak Odporny na uderzenia tak Rodzaj gwintu metryczny Rodzaj uszczelki Pierścień uszczelniający Rozmiar klucza 1 35 mm Rozmiar klucza 2 31 mm Rozmiar znamionowy gwintu 25 Skok gwintu 1,5 mm Stopień ochrony IP 67 strefy zagrożone wybuchem brak Szerokość 38,5 mm Wkładka uszczelniająca do kilku przewodów brak Wykonanie prosty Wymiar M25 Wymiar D 9 mm Wymiar E1 (mm) 38,5 mm Wymiar E2 33,8 mm Wymiar G M25x1,5 mm Wymiar L 41 mm Wymiar L maks. 40 mm Wymiar L. min. 31,5 mm Wymiar L1 11 mm Wymiar L2 10 mm Wymiar L3 9 mm Wysokość 50 mm Wzmocniona włóknem szklanym brak Z przeciwnakrętką tak Zakres temperatur maks. 80 °C Zakres temperatur min. -20 °C - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych V-TEC TB25 05-07 / 2024912 , 0.24MB , pdfDeklaracja zgodności UE V-TEC TB25 05-07 / 2024912 , 0.05MB , pdfREACH Deklaracja zgodności V-TEC TB25 05-07 / 2024912 , 0.12MB , pdfRoHS Deklaracja zgodności V-TEC TB25 05-07 / 2024912 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu V-TEC TB , 1.34MB , pdf
