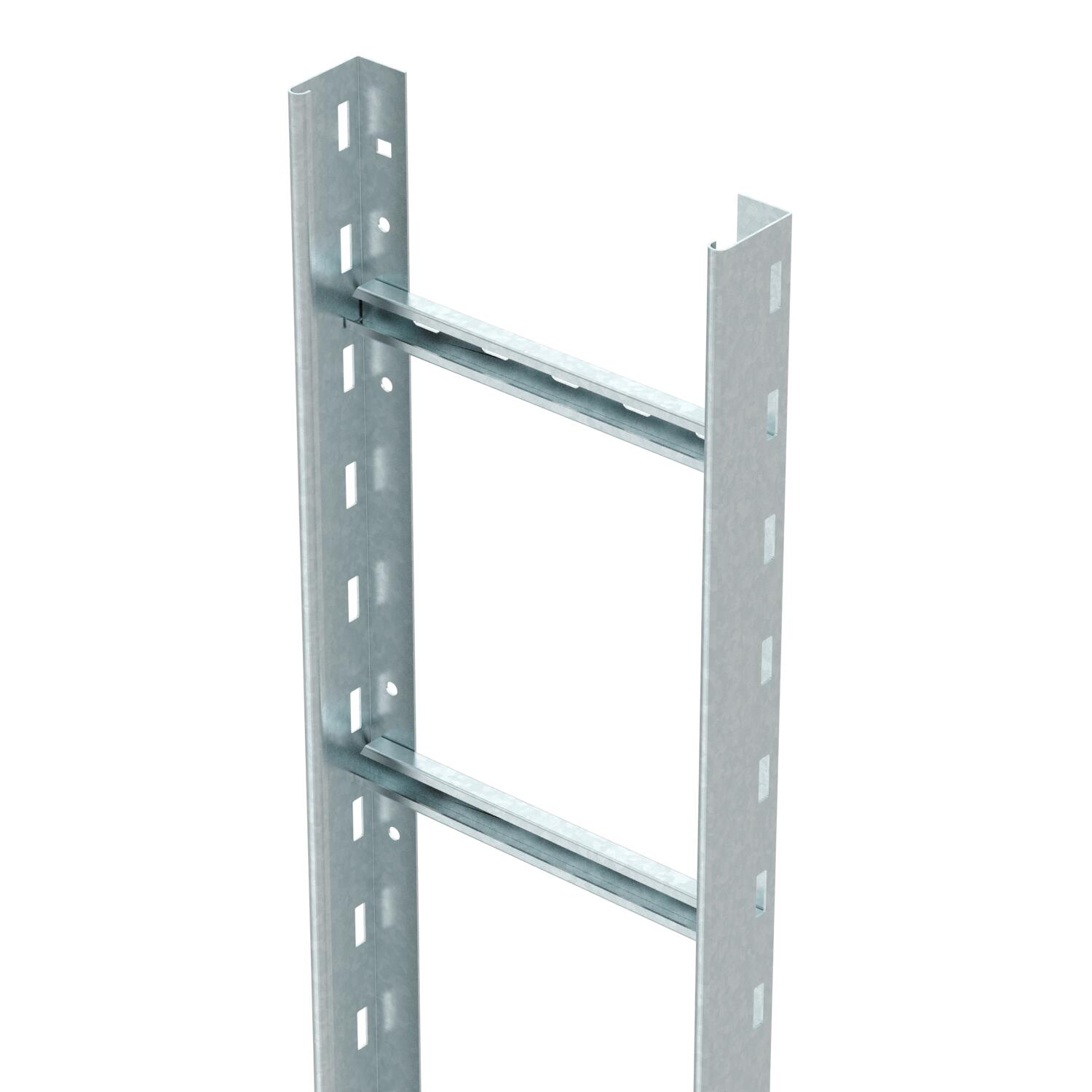

Drabina pionowa średniociężka SLG 60, 6 m NS
Nr kat. 6207997 | EAN 4012195695608
- Opis produktu
-
Opis produktuDrabina kablowa o wysokości boku 60 mm z połączonymi nitami, otwartymi od góry szczeblami z profilu C. Zagięta krawędź boczna dla wzmocnienia oraz ochrony. Mocowanie na wsporniku za pomocą zacisków typu LKS 40. Szerokość szczeliny wynosi 11 mm, dedykowana obejma kabłąkowa to typ 2056/N.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
-
- Dane techniczne
-
Wymiary

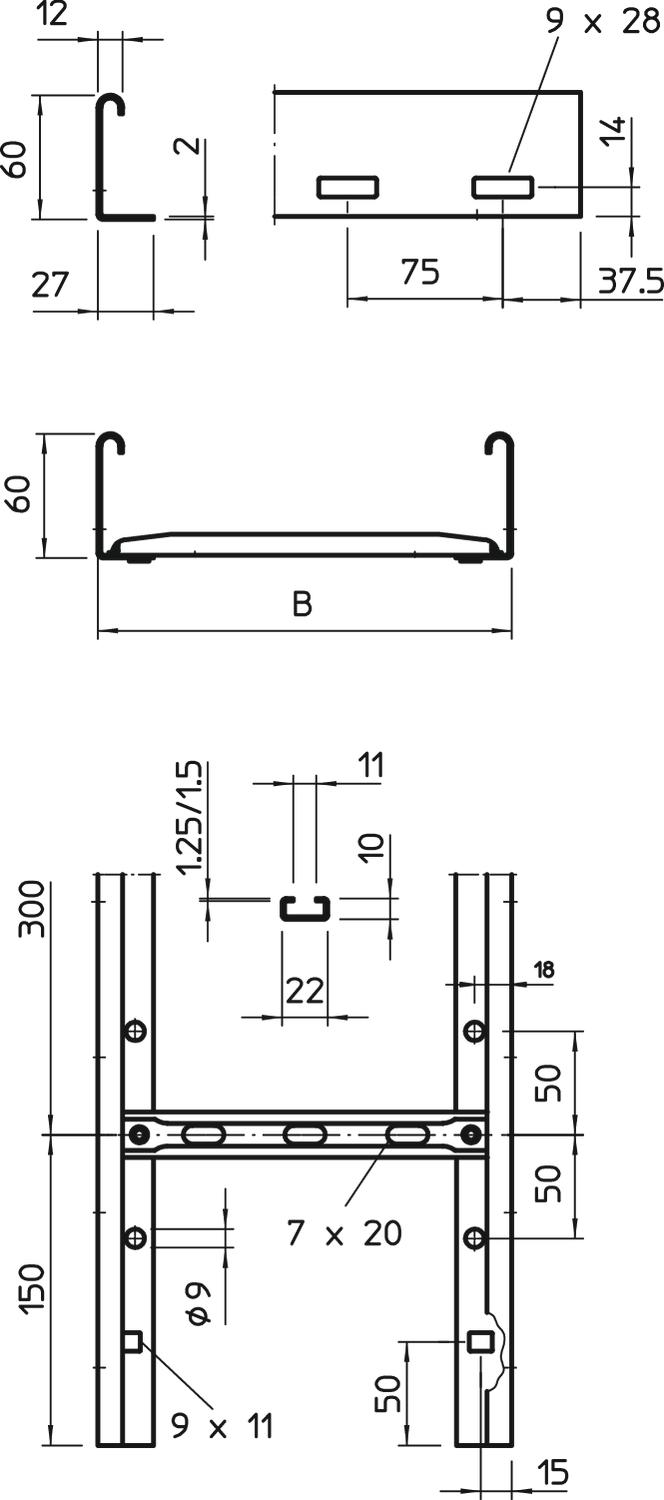

Długość 6000 mm Grubość boku 2 mm Materiał Stal Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą zanurzeniową Przekrój poprzeczny 24800 mm² Przekrój poprzeczny 248 cm² Rozstaw podpór 1,5 m 3,1 kN/m Rozstaw podpór 2,0 m 2 kN/m Rozstaw podpór 2,5 m 1,5 kN/m Rozstaw podpór 3,0 m 1,1 kN/m Rozstaw podpór 3,5 m 0,6 kN/m Rozstaw podpór 4,0 m 0,45 kN/m Rozstaw szczebli 300 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 8,7387 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 500 mm Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 60x500x6000 Wymiar 60x500x6000 Wysokość 60 mm Zamocowanie szczebla łączone nitami jednostronnie zamykanymi Dane techniczne
Wykres obciążenia drabiny kablowej typu SLG 60 NS
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
