Uwaga: ten artykuł został wycofany.

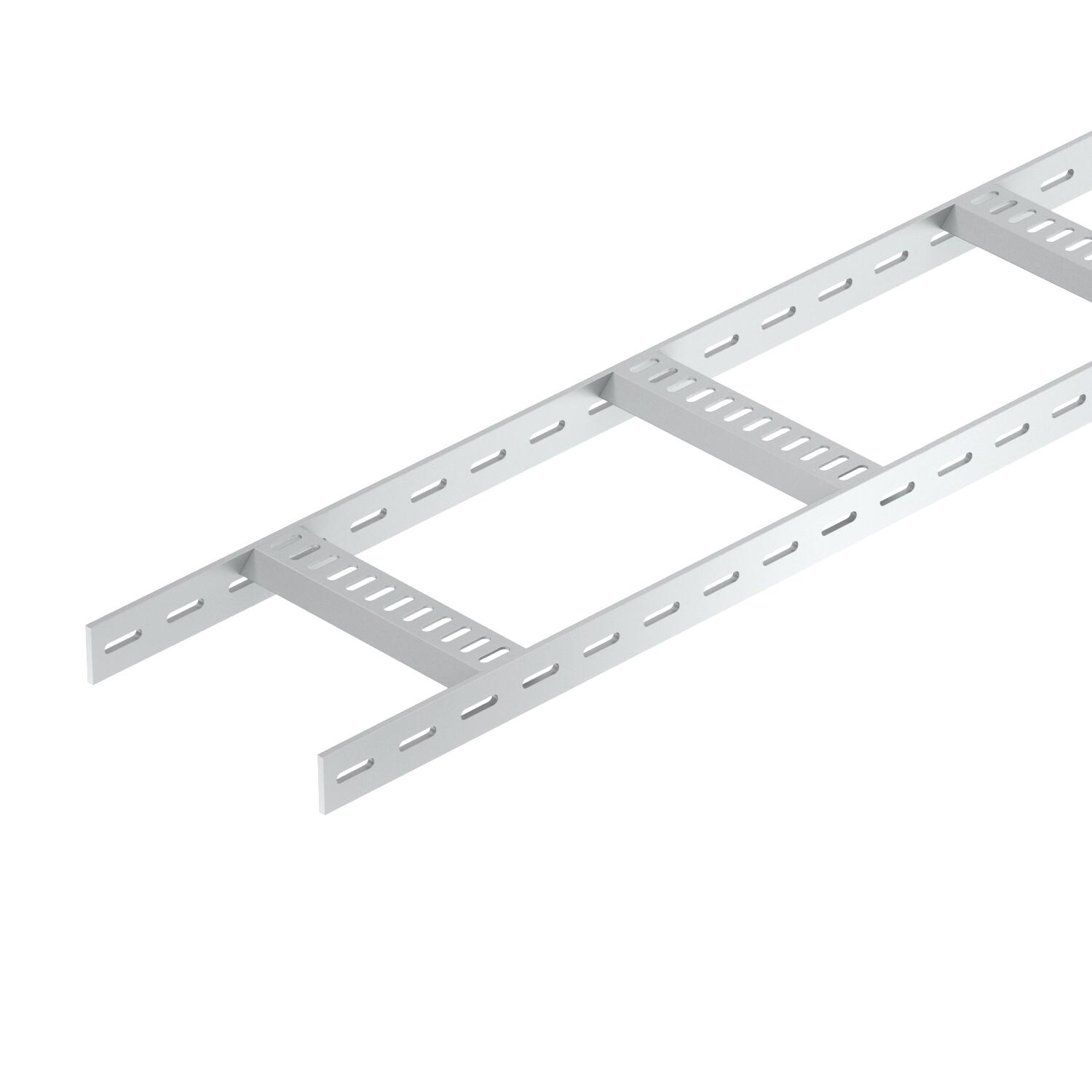

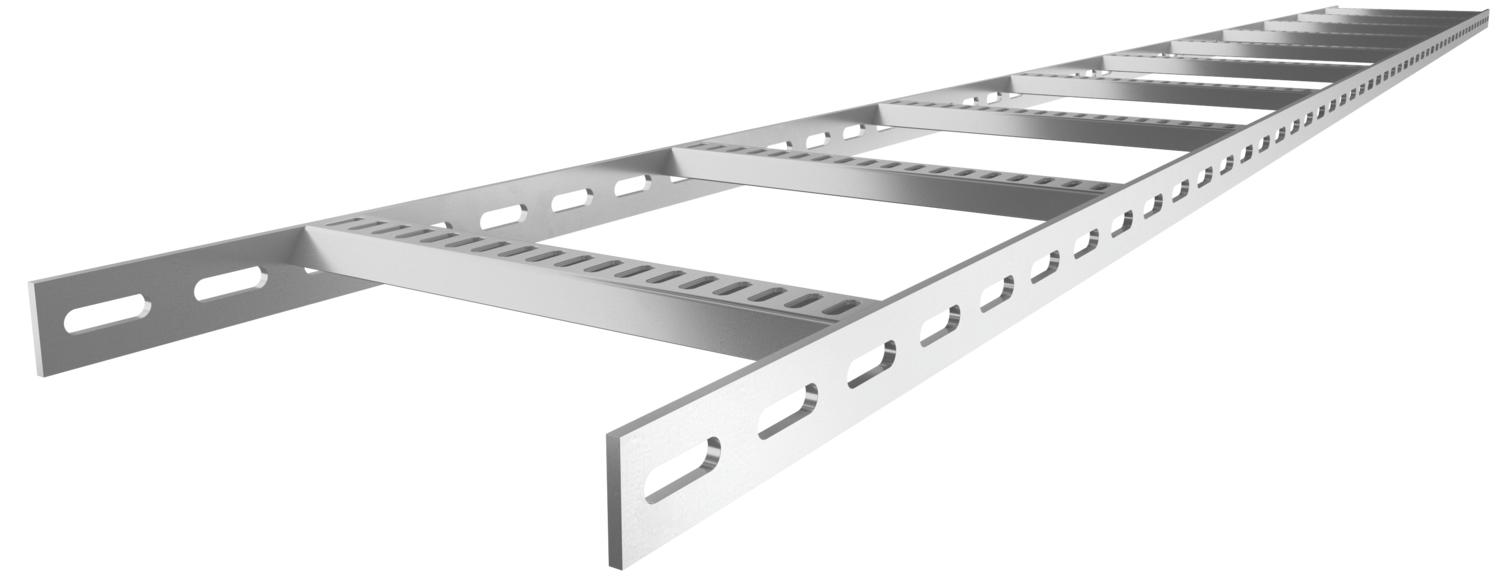

Drabina kablowa ze szczeblami trapezowymi, standardowa ALU
Nr kat. 7099752 | EAN 4012196509973
- Opis produktu
-
Opis produktuDrabina kablowa morska z perforowaną burtą o wysokości boku 40 mm, ze spawanymi, perforowanymi szczeblami w kształcie trapezu otwartymi do dołu.
-
- Dane techniczne
-
Wymiary

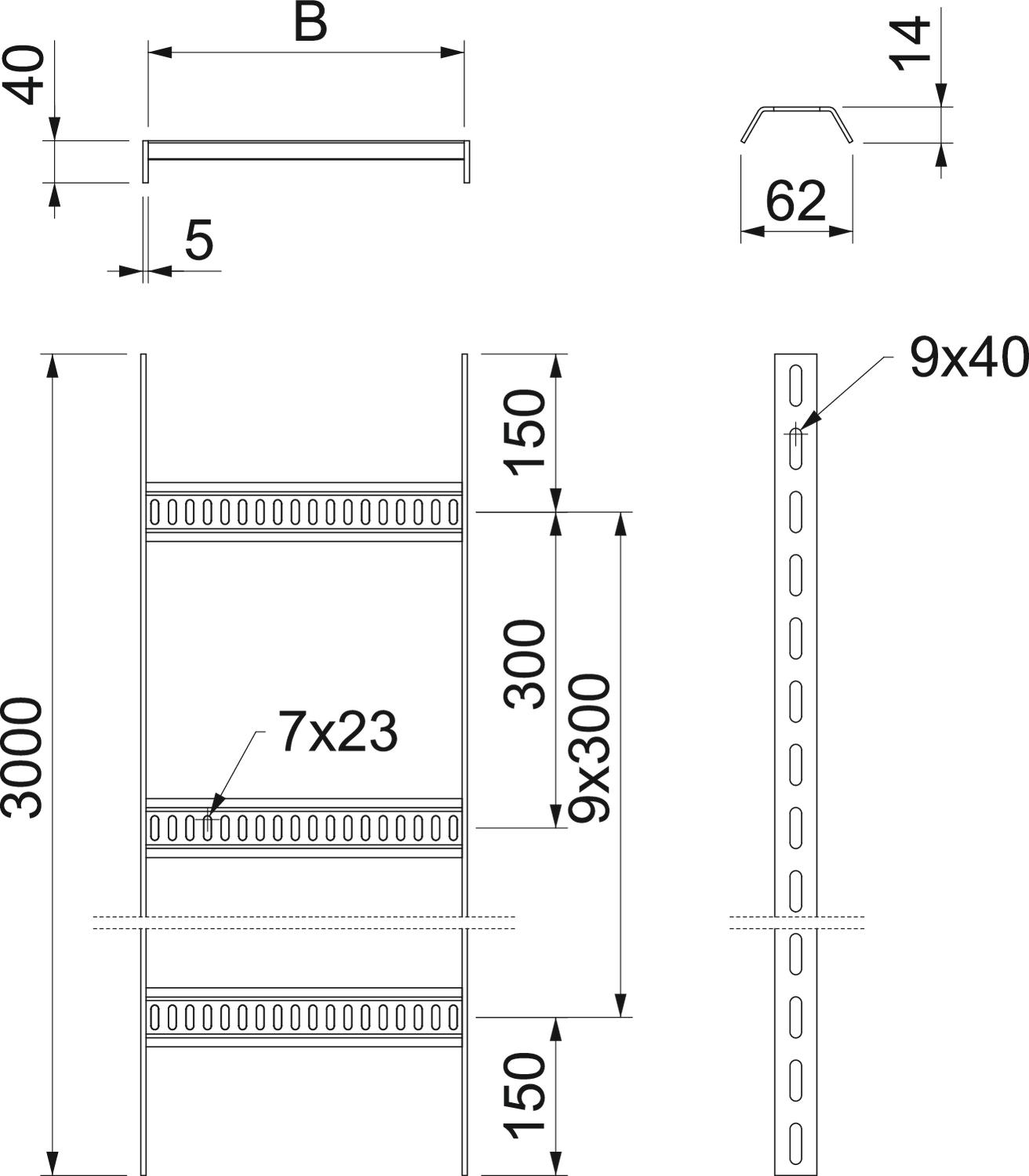

Długość 3000 mm Grubość boku 5 mm Kolor aluminiowy Materiał aluminium Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia wytrawiana Rozstaw podpór 1,5 m 1,4 kN/m Rozstaw podpór 2,0 m 0,65 kN/m Rozstaw podpór 2,5 m 0,35 kN/m Rozstaw podpór 3,0 m 0,2 kN/m Rozstaw szczebli 300 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 15,5977 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 100 mm Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 40x110x3000 Wymiar B 110 mm Wysokość 40 mm Zamocowanie szczebla spawane Dane techniczne
Wykres obciążenia drabiny kablowej typu SL62 ALU
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych SL 62 100 ALU / 7099752 , 0.22MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE SL 62 100 ALU / 7099752 , 0.13MB , pdfDeklaracja właściwości użytkowych SL 62 100 ALU / 7099752 , 0.55MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
