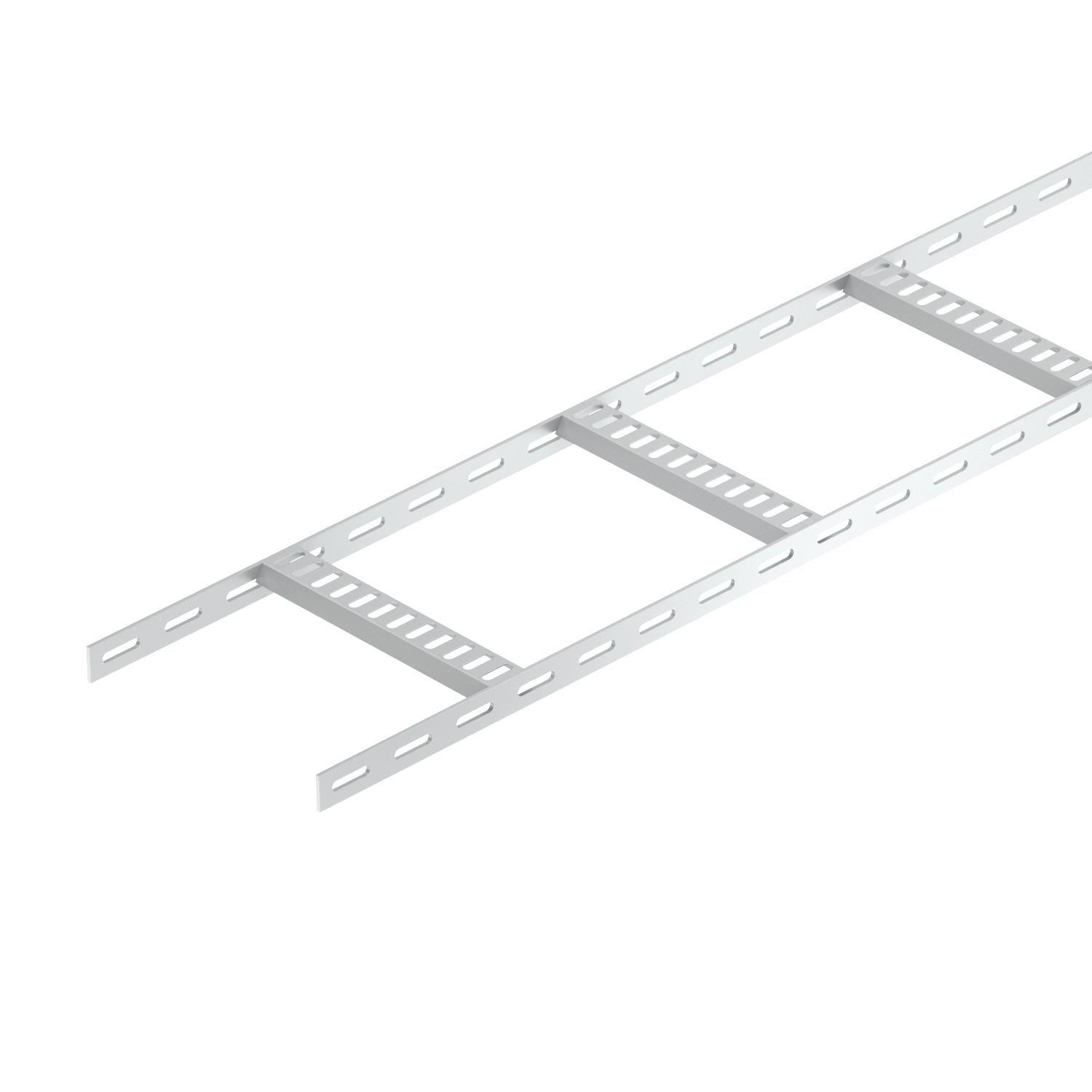

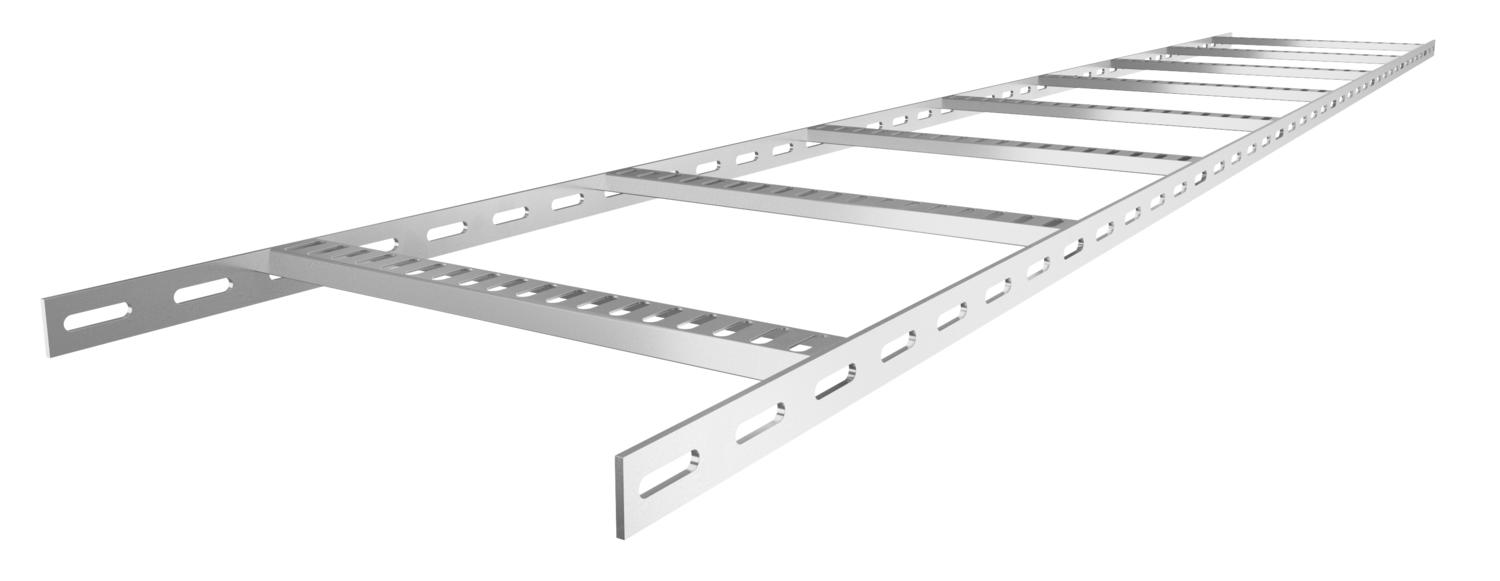

Drabina kablowa ze szczeblami trapezowymi, lekka ALU
Nr kat. 7099732 | EAN 4012196509942
- Opis produktu
-
Opis produktuDrabina kablowa morska z perforowaną burtą o wysokości boku 25 mm, ze spawanymi, perforowanymi szczeblami w kształcie trapezu otwartymi do dołu.
-
- Dane techniczne
-
Wymiary
Długość 2000 mm Grubość boku 3 mm Kolor aluminiowy Materiał aluminium Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia wytrawiana Rozstaw podpór 1,0 m 0,75 kN/m Rozstaw podpór 1,5 m 0,2 kN/m Rozstaw podpór 2,0 m 0,1 kN/m Rozstaw szczebli 250 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 10,2254 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 300 mm Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 25x306x2000 Wymiar B 306 mm Wysokość 25 mm Zamocowanie szczebla spawane Dane techniczne
Wykres obciążenia drabiny kablowej typu SL42 ALU
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
Rozkład obciążenia podczas badania
-
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

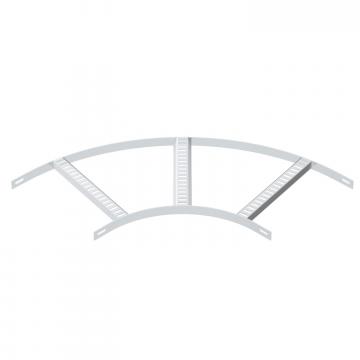

Łuk 90° ze szczeblem trapezowym ALU
SLB 90 42 300ALU 7098694 1 Sztuka - Do pobrania
-
Karta danych technicznych SL 42 300 ALU / 7099732 , 0.29MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE SL 42 300 ALU / 7099732 , 0.13MB , pdfDeklaracja właściwości użytkowych SL 42 300 ALU / 7099732 , 0.55MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
