Drabina kablowa szerokorozpiętościowa WKLG 160 FS 6000 | 200 | 2 | brak

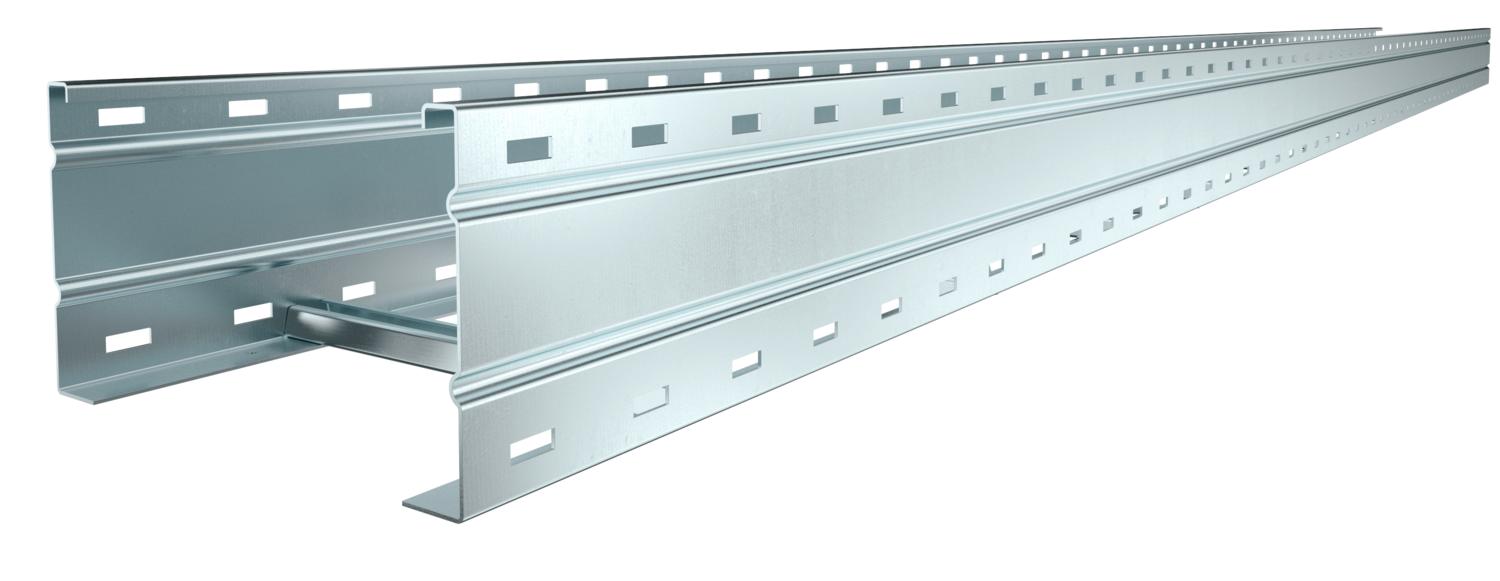

Drabina kablowa szerokorozpiętościowa WKLG 160 FS

Nr kat. 6227023 | EAN 4012196169092

Nr kat. / Typ

Długość	6000 mm

Szerokość

Grubość boku	2 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

WKL 160 = Drabiny kablowe szerokorozpiętościowe o perforowanej ścianie bocznej, o wysokości boku 160 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	6000 mm
Grubość boku	2 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	28200 mm²
Przekrój poprzeczny	282 cm²
Rozstaw podpór 3,0 m	2,9 kN/m
Rozstaw podpór 3,5 m	2,59 kN/m
Rozstaw podpór 4,0 m	2,3 kN/m
Rozstaw podpór 4,5 m	2,04 kN/m
Rozstaw podpór 5,0 m	1,8 kN/m

Rozstaw podpór 6,0 m	1,4 kN/m
Rozstaw podpór 7,0 m	1 kN/m
Rozstaw podpór 8,0 m	0,7 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	18,2117 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	200 mm
Wersja szczebli	Profil nieperforowany
Wykonanie szerokorozpiętościowe	tak
Wymiar	160x200x6000
Wymiar	160 x 200
Wymiar B	200 mm
Wymiar L	6000 mm
Wymiar szczeliny szczebla	16,50
Wysokość	160 mm

Dane techniczne

Wykres obciążenia szerokorozpiętościowej drabiny typu WKLG 160

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WKLG 1620 FS	6000 mm	200 mm	2 mm	brak	6227023	m	6 m
WKLG 1630 FS	6000 mm	300 mm	2 mm	brak	6227031	m	6 m
WKLG 1640 FS	6000 mm	400 mm	2 mm	brak	6227058	m	6 m
WKLG 1650 FS	6000 mm	500 mm	2 mm	brak	6227066	m	6 m
WKLG 1660 FS	6000 mm	600 mm	2 mm	brak	6227074	m	6 m
