Drabina kablowa szerokorozpiętościowa WKLG 110 A2 6000 | 500 | 2 | brak

Drabina kablowa szerokorozpiętościowa WKLG 110 A2

Nr kat. 6311214 | EAN 4012195037316

Nr kat. / Typ

Długość	6000 mm

Szerokość

Grubość boku	2 mm

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

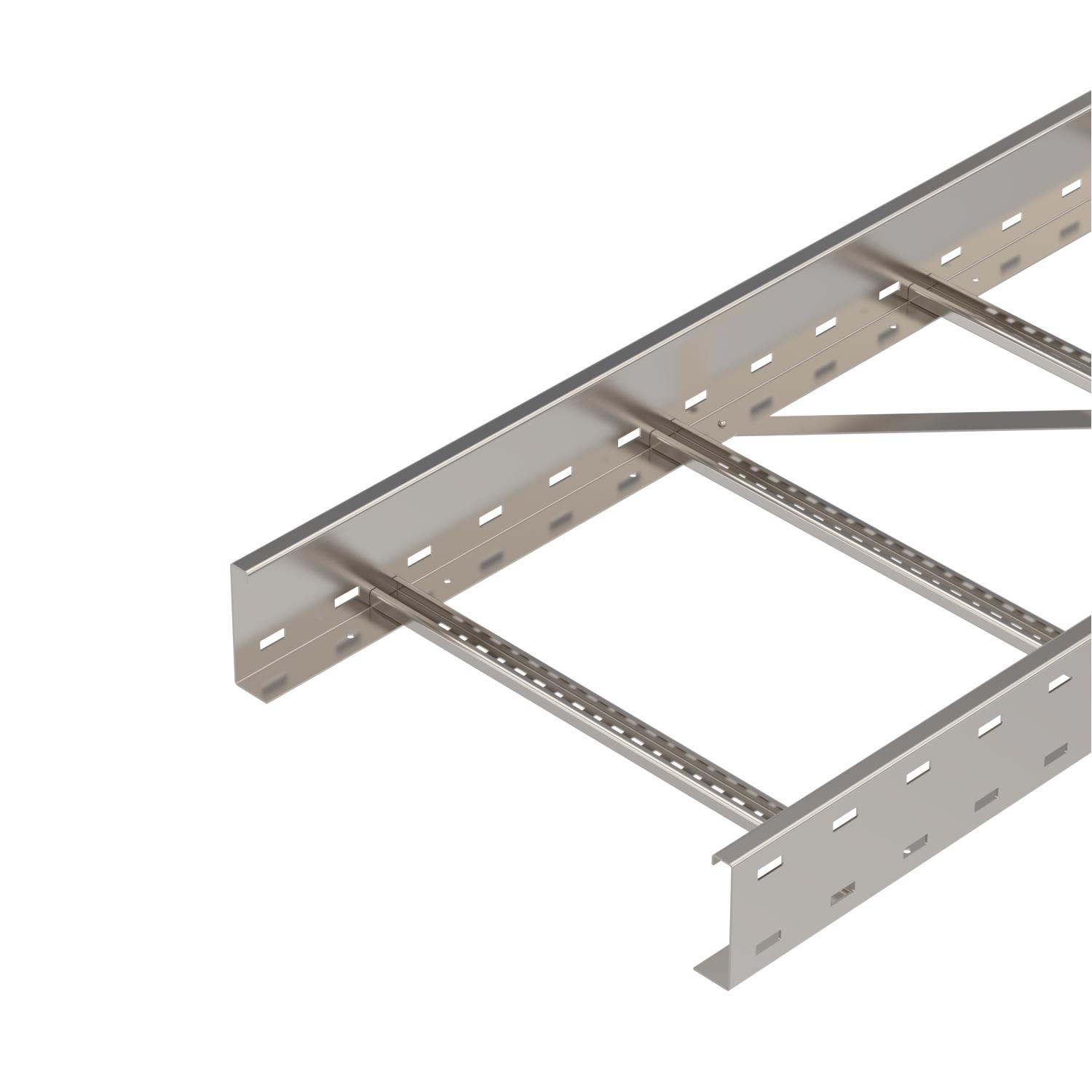

Szerokorozpiętościowa drabina kablowa, z perforacją boczną, o wysokości boku 110 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.

Dane techniczne

Wymiary

Długość	6000 mm
Grubość boku	2 mm
Kolor	stal szlachetna
Materiał	stal nierdzewna 1.4301
Perforacja boczna	tak
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	471 cm²
Przekrój poprzeczny	47100 mm²
Rozstaw podpór 3,0 m	2,3 kN/m
Rozstaw podpór 3,5 m	2,25 kN/m
Rozstaw podpór 4,0 m	2,1 kN/m
Rozstaw podpór 4,5 m	1,83 kN/m
Rozstaw podpór 5,0 m	1,5 kN/m

Rozstaw podpór 6,0 m	1 kN/m
Rozstaw podpór 7,0 m	0,7 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	32,9497 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Wersja szczebli	Profil perforowany
Wykonanie profilu bocznego	Profil (otwarty)
Wykonanie szerokorozpiętościowe	tak

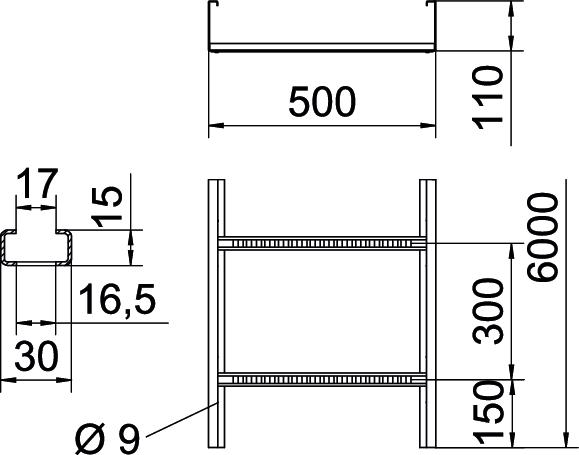

Wymiar	110x500x6000
Wymiar	110x500
Wymiar B	500 mm
Wymiar L	6000 mm
Wymiar szczeliny szczebla	17,00
Wysokość	110 mm

Dane techniczne

Wykres obciążenia drabiny szerokorozpiętościowej typ WKLG 110

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Grubość boku	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
WKLG 1120 A2	6000 mm	200 mm	2 mm	brak	6311202	m	6 m
WKLG 1130 A2	6000 mm	300 mm	2 mm	brak	6311206	m	6 m
WKLG 1140 A2	6000 mm	400 mm	2 mm	brak	6311210	m	6 m
WKLG 1150 A2	6000 mm	500 mm	2 mm	brak	6311214	m	6 m
WKLG 1160 A2	6000 mm	600 mm	2 mm	brak	6311218	m	6 m
