Drabina kablowa LG 60, 6 m VS FS 6000 | 500 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1 video-2 video-3

Drabina kablowa LG 60, 6 m VS FS

Nr kat. 6208636 | EAN 4012195064305

6000 mm
1,5 mm
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu

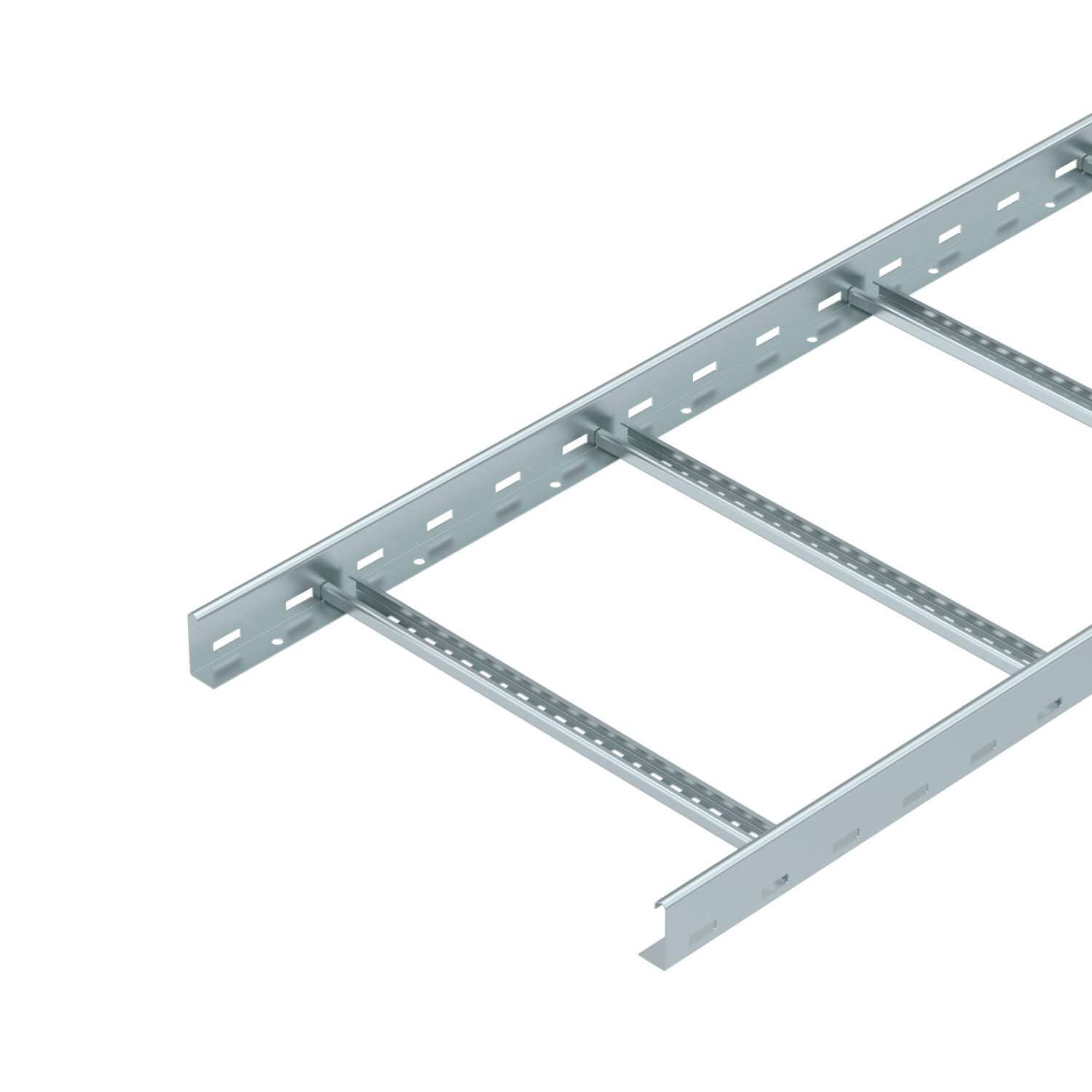

Drabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
  • Magnetyczna tłumienność sprzężeniowa
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 6000 mm
Grubość boku 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 248 cm²
Przekrój poprzeczny 24800 mm²
Rozstaw podpór 1,5 m 3,1 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 1,1 kN/m
Rozstaw podpór 3,5 m 0,75 kN/m
Rozstaw podpór 4,0 m 0,45 kN/m
Rozstaw szczebli 300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę 8,3236 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 500 mm
Wersja szczebli Profil perforowany
Wykonanie profilu bocznego płaski profil
Wykonanie szerokorozpiętościowe brak

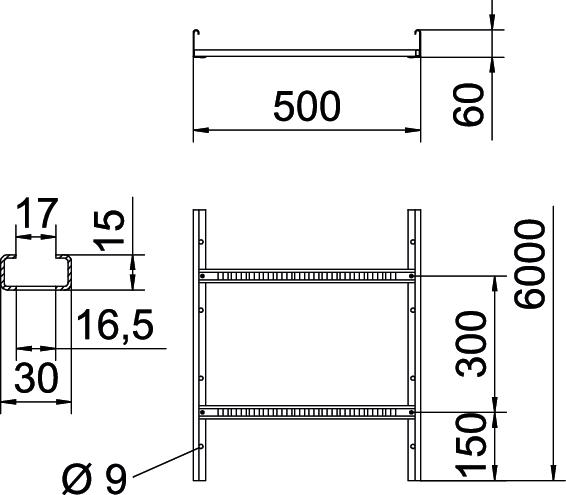

Wymiar 60x500x6000
Wymiar 60x500x6000
Wymiar B 500 mm
Wymiar szczeliny szczebla 16,50
Wysokość 60 mm
Zamocowanie szczebla łączone nitami jednostronnie zamykanymi

Dane techniczne

Wykres obciążenia drabiny kablowej typu LG 60 VS

Wykres obciążenia drabiny kablowej typu LG 60 VS
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość boku Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
LG 620 VS 6 FS 6000 mm 200 mm 1,5 mm tak Stal cynkowana metodą Sendzimira 6208627
6 m
LG 630 VS 6 FS 6000 mm 300 mm 1,5 mm tak Stal cynkowana metodą Sendzimira 6208630
6 m
LG 640 VS 6 FS 6000 mm 400 mm 1,5 mm tak Stal cynkowana metodą Sendzimira 6208633
6 m
LG 650 VS 6 FS 6000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6208636
6 m
LG 660 VS 6 FS 6000 mm 600 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6208639
6 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 500 FS 6052509
3 m

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 FS Przegroda 45 FS TSG 45 FS 6062033
3 m
Zacisk do mocowania przegrody A2 Zacisk do mocowania przegrody A2 KS KL A2 6062284
30 Sztuka
Łącznik wzdłużny FS Łącznik wzdłużny FS LVG 60 FS 6208840
10 Sztuka
Nasadka ochronna 60 Nasadka ochronna 60 SKH 60 OR 6222537
40 Para
Łącznik wielofunkcyjny FS Łącznik wielofunkcyjny FS LMFV 650 FS 6225716
1 Sztuka
