Drabina kablowa LG 60, 6 m VS A2 6000 | 500 | 1,5 | brak | stal nierdzewna 1.4301 | pusty, po obróbce
morepic-1 morepic-2 video-1 video-2

Drabina kablowa LG 60, 6 m VS A2

Nr kat. 6208709 | EAN 4012195064442

6000 mm
1,5 mm
brak
stal nierdzewna 1.4301
pusty, po obróbce
Opis produktu
Opis produktu

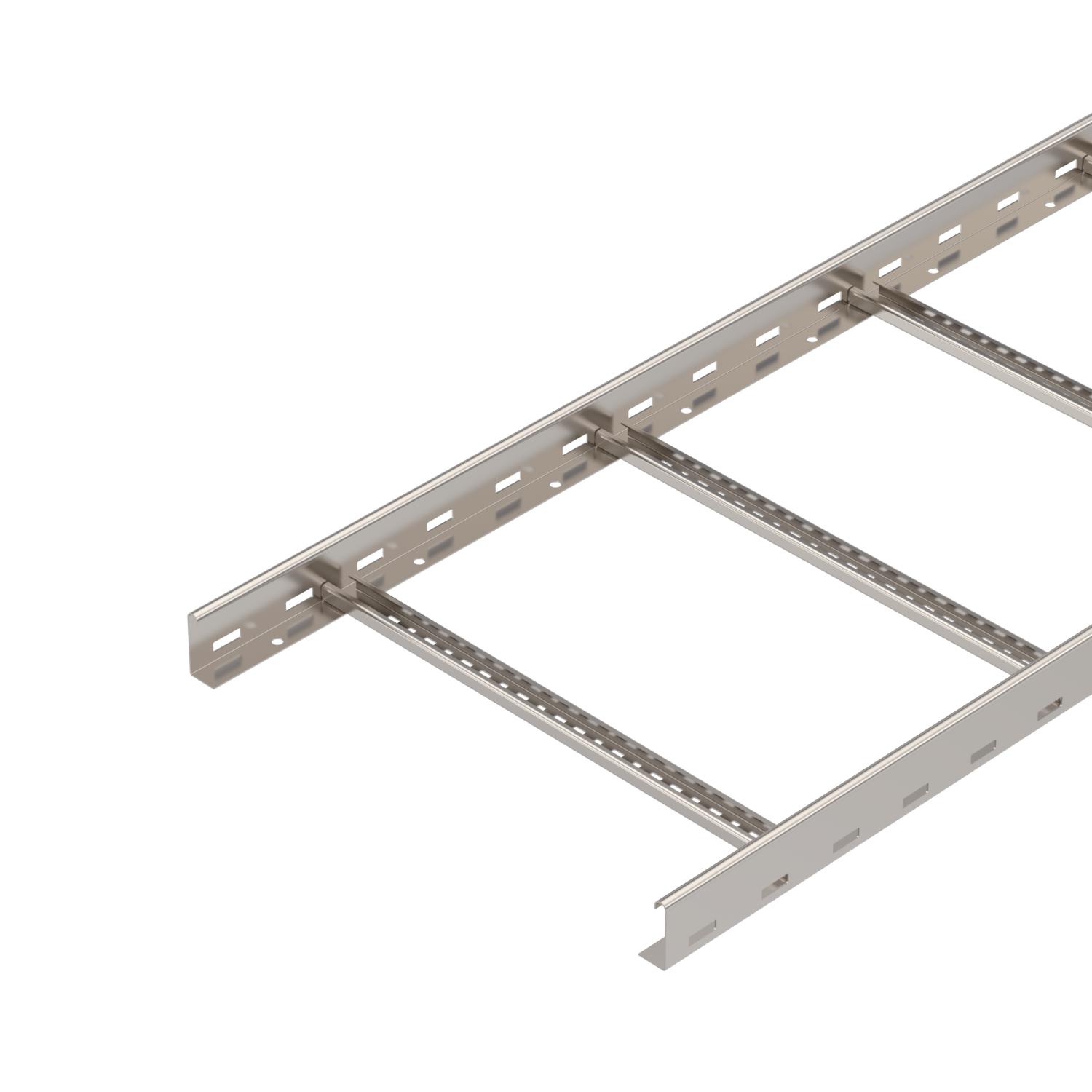

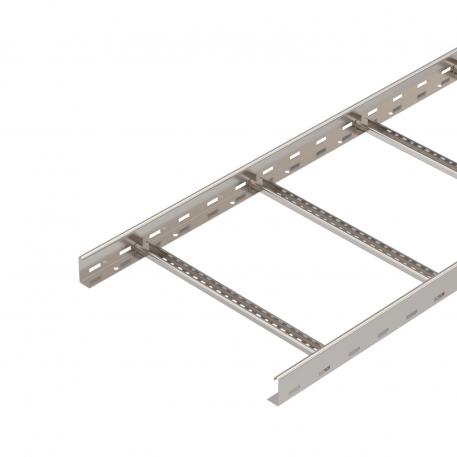

Drabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
  • Magnetyczna tłumienność sprzężeniowa
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Drabinka kablowa, wysokość boku 60 mm
Dane techniczne

Wymiary

Długość 6000 mm
Grubość boku 1,5 mm
Kolor stal szlachetna
Materiał stal nierdzewna 1.4301
Perforacja boczna tak
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 24800 mm²
Przekrój poprzeczny 248 cm²
Rozstaw podpór 1,5 m 3,1 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 1,1 kN/m
Rozstaw podpór 3,5 m 0,75 kN/m
Rozstaw podpór 4,0 m 0,45 kN/m
Rozstaw szczebli 300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę 17,7542 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 500 mm
Wersja szczebli Profil perforowany
Wykonanie profilu bocznego płaski profil
Wykonanie szerokorozpiętościowe brak

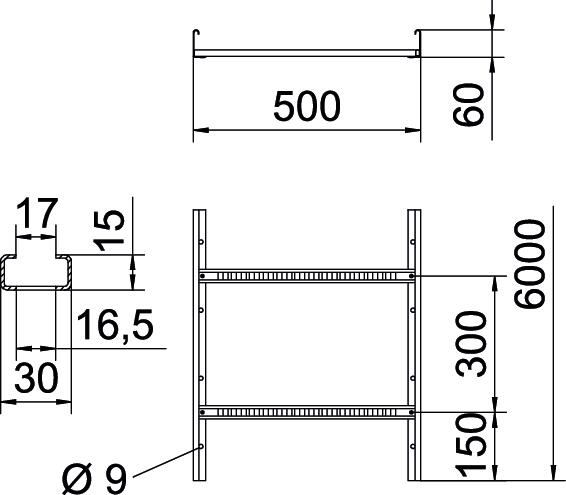

Wymiar 60x500x6000
Wymiar 60x500x6000
Wymiar B 500 mm
Wymiar szczeliny szczebla 16,50
Wysokość 60 mm
Zamocowanie szczebla łączone nitami jednostronnie zamykanymi

Dane techniczne

Wykres obciążenia drabiny kablowej typu LG 60 VS

Wykres obciążenia drabiny kablowej typu LG 60 VS
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość boku Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
LG 620 VS6 A2 6000 mm 200 mm 1,5 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6208700
6 m
LG 630 VS6 A2 6000 mm 300 mm 1,5 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6208703
6 m
LG 640 VS6 A2 6000 mm 400 mm 1,5 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6208706
6 m
LG 650 VS6 A2 6000 mm 500 mm 1,5 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6208709
6 m
LG 660 VS6 A2 6000 mm 600 mm 1,5 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6208712
6 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym A2 Pokrywa z ryglem obrotowym A2 DRL 500 A2 6052959
3 m

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 A2 Przegroda 45 A2 TSG 45 A2 6062025
3 m
Zacisk do mocowania przegrody A2 Zacisk do mocowania przegrody A2 KS KL A2 6062284
30 Sztuka
Łącznik wzdłużny A2 Łącznik wzdłużny A2 LVG 60 A2 6208846
10 Sztuka
Nasadka ochronna 60 Nasadka ochronna 60 SKH 60 OR 6222537
40 Para
