Drabina kablowa LG 60, 6 m VS A2
Nr kat. 6208700 | EAN 4012195064411
- Opis produktu
-

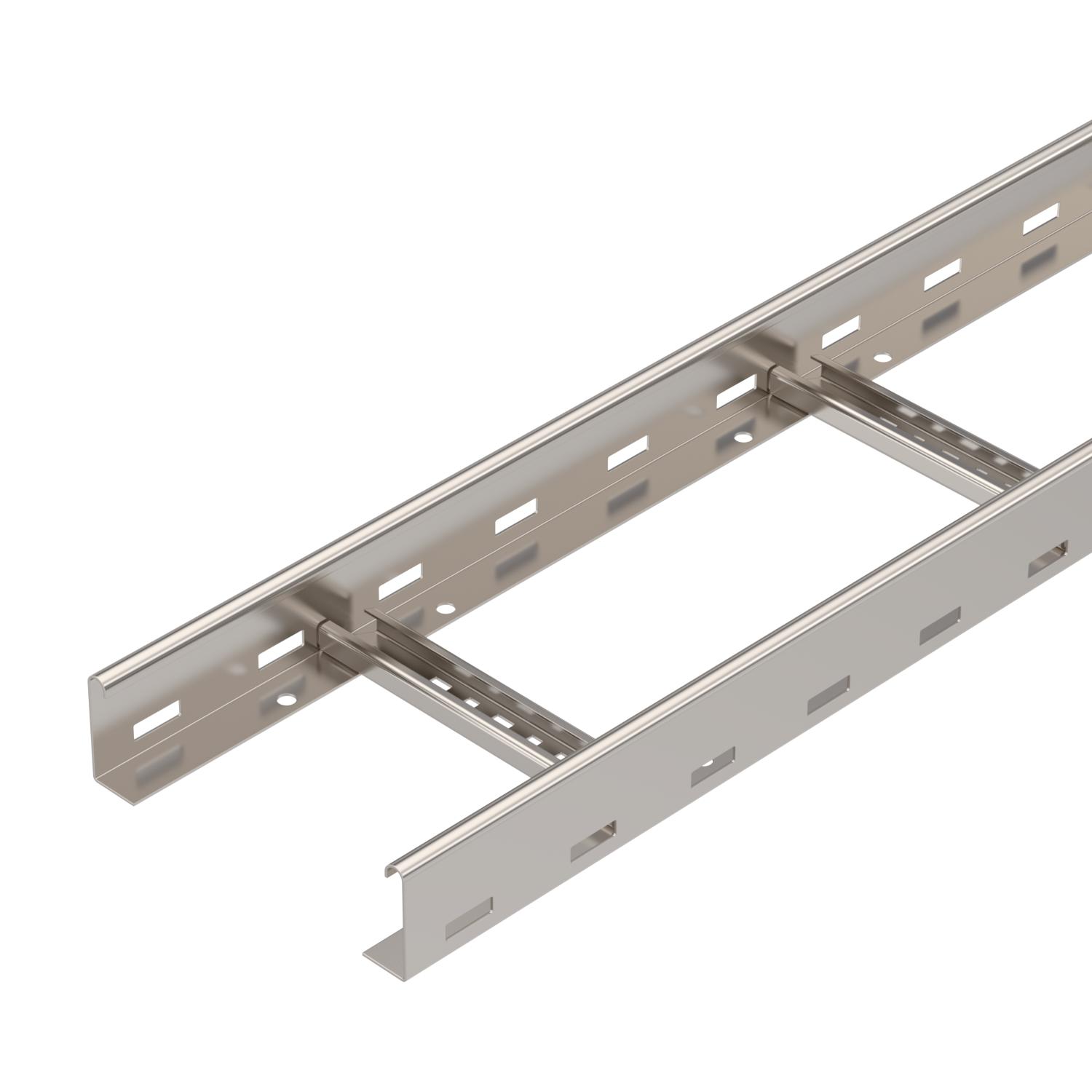

Opis produktuDrabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
-
- Dane techniczne
-
Wymiary

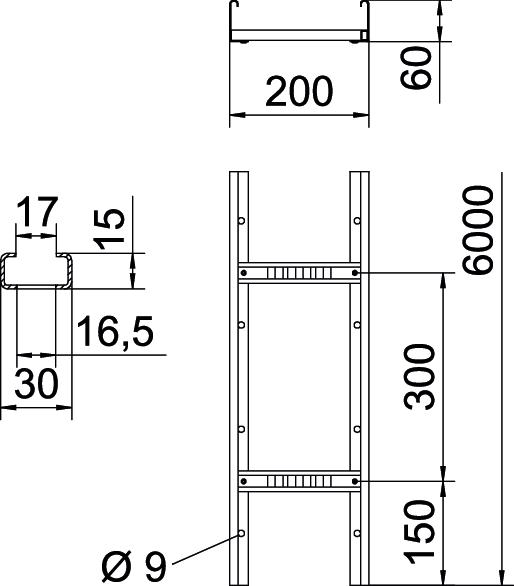

Długość 6000 mm Grubość boku 1,5 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 98 cm² Przekrój poprzeczny 9800 mm² Rozstaw podpór 1,5 m 3,1 kN/m Rozstaw podpór 2,0 m 2,25 kN/m Rozstaw podpór 2,5 m 1,5 kN/m Rozstaw podpór 3,0 m 1,1 kN/m Rozstaw podpór 3,5 m 0,75 kN/m Rozstaw podpór 4,0 m 0,45 kN/m Rozstaw szczebli 300 mm Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,9982 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 200 mm Wersja szczebli Profil perforowany Wykonanie profilu bocznego płaski profil Wykonanie szerokorozpiętościowe brak Wymiar 60x200x6000 Wymiar 60x200x6000 Wymiar B 200 mm Wymiar szczeliny szczebla 16,50 Wysokość 60 mm Zamocowanie szczebla łączone nitami jednostronnie zamykanymi Dane techniczne
Wykres obciążenia drabiny kablowej typu LG 60 VS
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym A2
DRL 200 A2 6052894 3 m
Nasadka ochronna 60
SKH 60 OR 6222537 40 Para Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 A2
TSG 45 A2 6062025 3 m
Zacisk do mocowania przegrody A2
KS KL A2 6062284 30 Sztuka
Łącznik wzdłużny A2
LVG 60 A2 6208846 10 Sztuka - Do pobrania
-
Karta danych technicznych LG 620 VS6 A2 / 6208700 , 0.33MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE LG 620 VS6 A2 / 6208700 , 0.13MB , pdfDeklaracja środowiskowa LG 620 VS6 A2 / 6208700 , 1.48MB , pdfBrytyjska Deklaracja Zgodności LG 620 VS6 A2 / 6208700 , 0.09MB , pdfREACH Deklaracja zgodności LG 620 VS6 A2 / 6208700 , 0.12MB , pdfRoHS Deklaracja zgodności LG 620 VS6 A2 / 6208700 , 0.12MB , pdfInstrukcja montażu Instrukcja montażu systemów drabin kablowych , 6.47MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
