Drabina kablowa LG 60, 3 m VS FT 3000 | 600 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1 video-2

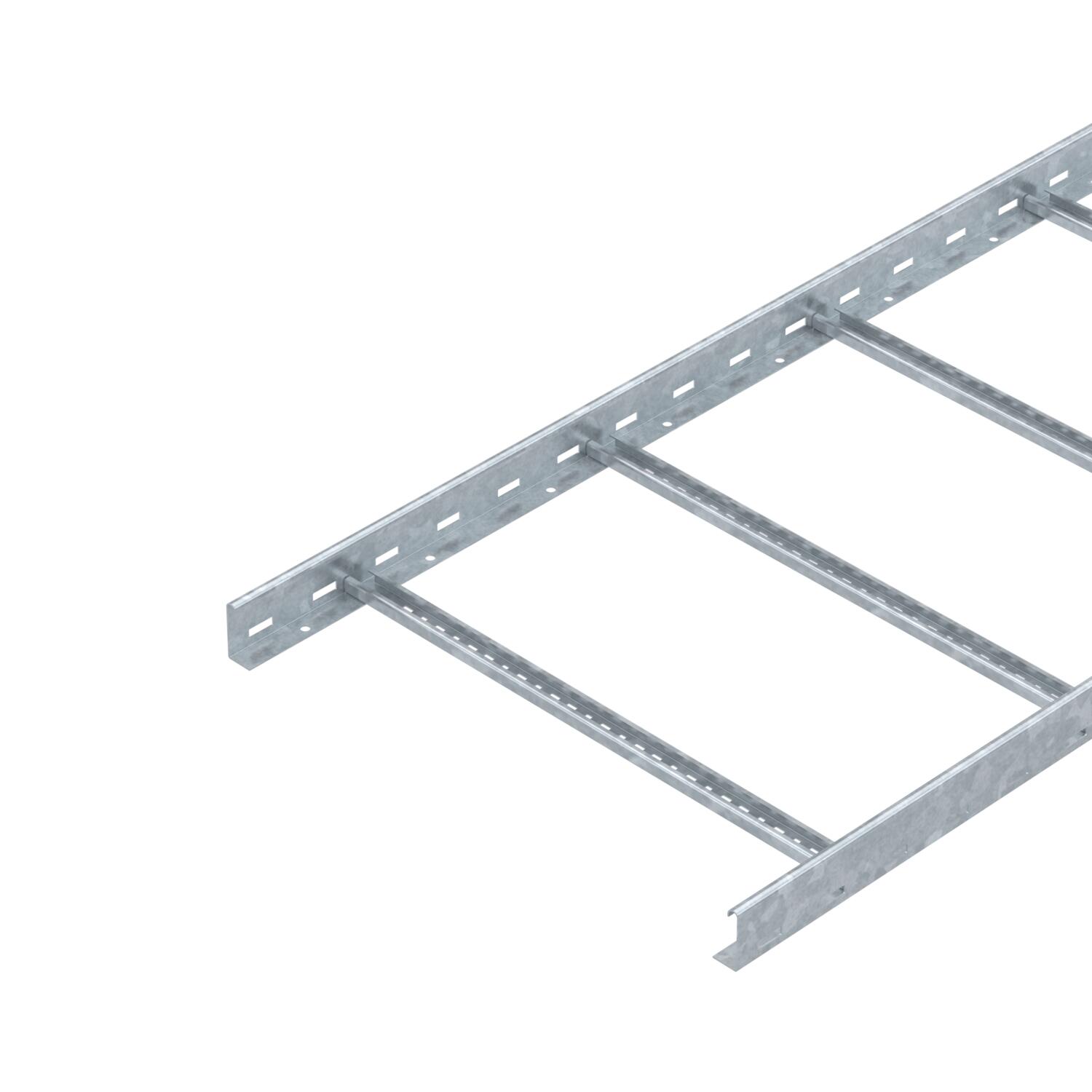

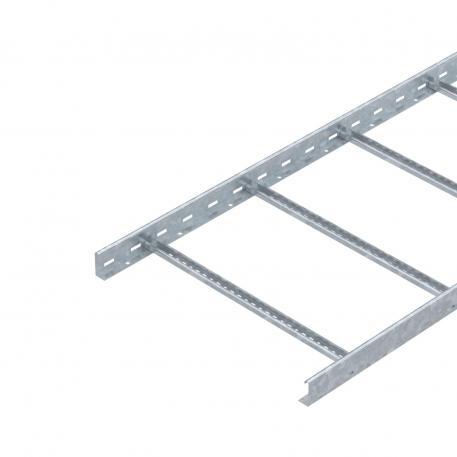

Drabina kablowa LG 60, 3 m VS FT

Nr kat. 6208578 | EAN 4012195434221

3000 mm
1,5 mm
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
Drabina kablowa z perforowaną ścianą boczną o wysokości boku 60 mm połączoną nitami, otwartymi od góry, ze szczeblami profilu C (wersja VS).
Magnetyczna tłumienność sprzężeniowa bez pokrywy 10 dB, z pokrywą 15 dB.
Inne szerokości dostępne na zamówienie.
  • Magnetyczna tłumienność sprzężeniowa
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Drabinka kablowa, wysokość boku 60 mm
Dane techniczne

Wymiary

Długość 3000 mm
Grubość boku 1,5 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 29800 mm²
Przekrój poprzeczny 298 cm²
Rozstaw podpór 1,5 m 3,1 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 1,1 kN/m
Rozstaw podpór 3,5 m 0,75 kN/m
Rozstaw podpór 4,0 m 0,45 kN/m
Rozstaw szczebli 300 mm
Ślad węglowy CO₂ (GWP) od kołyski po bramę 8,7003 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 600 mm
Wersja szczebli Profil perforowany
Wykonanie profilu bocznego płaski profil
Wykonanie szerokorozpiętościowe brak

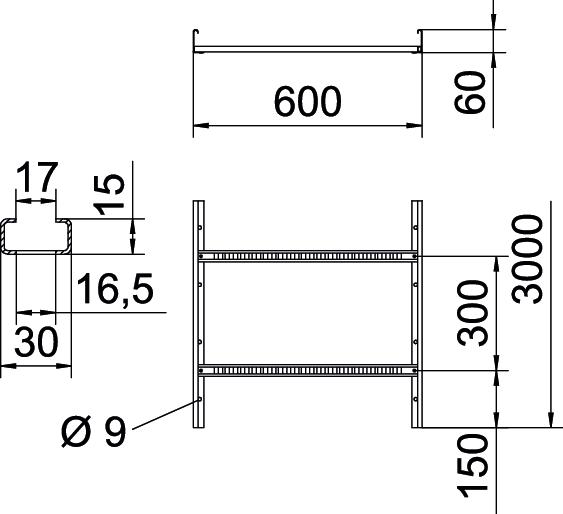

Wymiar 60x600x3000
Wymiar B 600 mm
Wymiar szczeliny szczebla 16,50
Wysokość 60 mm
Zamocowanie szczebla łączone nitami jednostronnie zamykanymi

Dane techniczne

Wykres obciążenia drabiny kablowej typu LG 60 VS

Wykres obciążenia drabiny kablowej typu LG 60 VS
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość boku Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
LG 620 VS 3 FT 3000 mm 200 mm 1,5 mm tak Stal cynkowana metodą zanurzeniową 6208562
3 m
LG 630 VS 3 FT 3000 mm 300 mm 1,5 mm tak Stal cynkowana metodą zanurzeniową 6208566
3 m
LG 640 VS 3 FT 3000 mm 400 mm 1,5 mm tak Stal cynkowana metodą zanurzeniową 6208570
3 m
LG 650 VS 3 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6208574
3 m
LG 660 VS 3 FT 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6208578
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa z ryglem obrotowym FT Pokrywa z ryglem obrotowym FT DRL 600 FT 6051472
3 m

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody A2 Zacisk do mocowania przegrody A2 KS KL A2 6062284
30 Sztuka
Przegroda 45 DD Przegroda 45 DD TSG 45 DD 6062321
3 m
Łącznik wzdłużny FT Łącznik wzdłużny FT LVG 60 FT 6208843
10 Sztuka
Płyta zejściowa FT Płyta zejściowa FT LAB 60 FT 6220479
1 Sztuka
Nasadka ochronna 60 Nasadka ochronna 60 SKH 60 OR 6222537
40 Para
Łącznik wielofunkcyjny FT Łącznik wielofunkcyjny FT LMFV 660 FT 6225738
1 Sztuka
